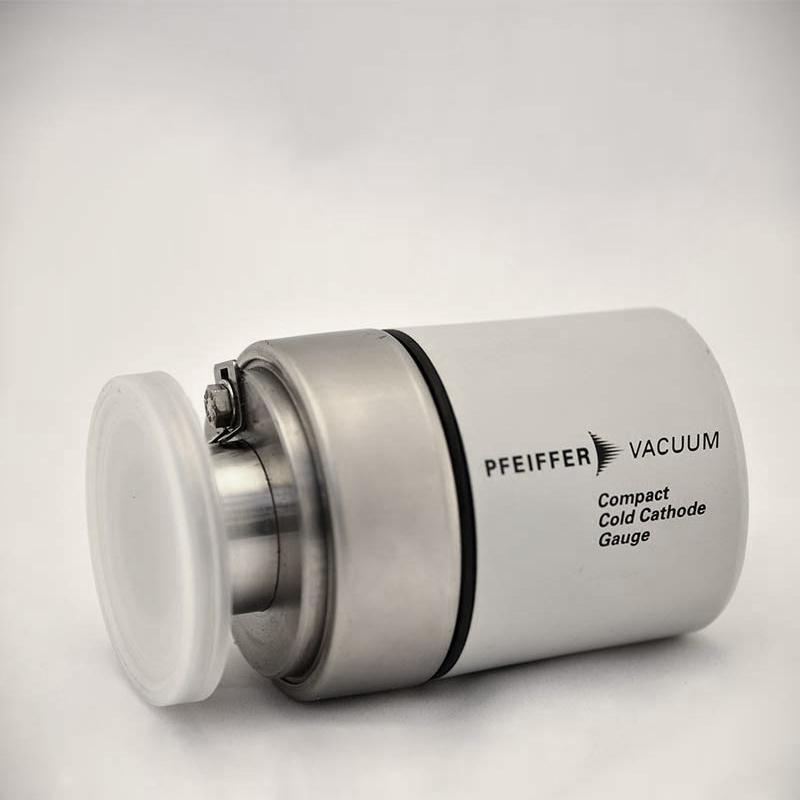

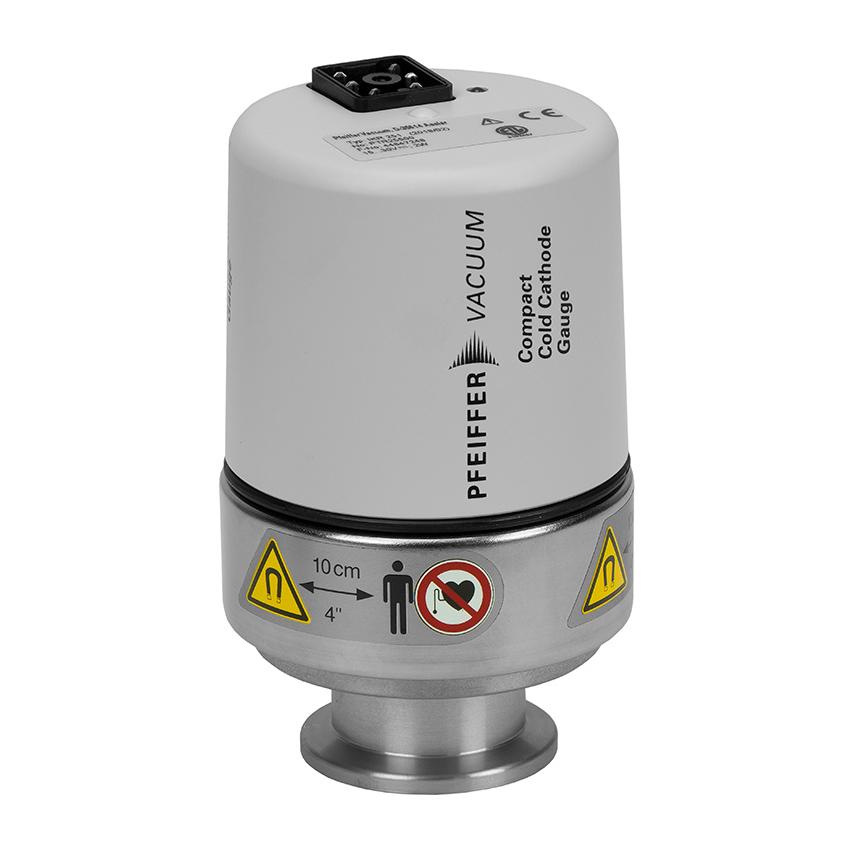

گیج خلأ کاتد سرد (Cold Cathode Gauge): فناوری دقیق برای سنجش خلأ فوق‌العاده بالا
در هر صنعتی که پای کنترل و سنجش خلأ بسیار بالا یا UHV مخفف (Ultra-High Vacuum) به میان می‌آید، یکی از نخستین تجهیزاتی که متخصصان به سراغ آن می‌روند، «گیج خلأ کاتد سرد» است. این گیج‌ها مثل چشم تیزبین اتاق خلأ عمل می‌کنند؛ جایی که باید هر ذره گاز باقی‌مانده‌ای را شناسایی کرد تا کیفیت محیط به سطح استاندارد جهانی برسد.
چرا گیج کاتد سرد اهمیت دارد؟
برای کسانی که با فناوری‌های خلأ بالا، تولید قطعات میکروالکترونیکی، آزمایش‌های فیزیک بنیادی یا تجهیزات پیشرفته پزشکی سر و کار دارند، اندازه‌گیری دقیق فشار یک الزام غیرقابل مذاکره است. خطای اندازه‌گیری، حتی در حد چند تور منفی، می‌تواند عملکرد کل سیستم را مختل کند. گیج کاتد سرد آمده تا این دغدغه را رفع کند؛ ابزاری که بدون نیاز به فیلامنت گرم و با تکیه بر تخلیه الکتریکی، فشارهای بسیار پایین (معمولاً بین (۲-) ۱۰ تا (۱۲-) ۱۰ تور) را با دقت چشمگیر اندازه می‌گیرد.
اصول عملکرد گیج کاتد سرد: وقتی میدان مغناطیسی و الکتریکی همکار می‌شوند
در نگاه اول، شاید سازوکار این گیج کمی انتزاعی به نظر برسد، اما عملکردش مبتنی بر قوانین ساده فیزیک است؛ قوانین گازی و الکترونیکی که در خدمت سنجش دقیق فشار قرار گرفته‌اند.
مرحله به مرحله:
- اعمال ولتاژ بالا:
ولتاژی معمولاً چند هزار ولت، بین یک کاتد فلزی (الکترود منفی) و یک آند (الکترود مثبت) ایجاد می‌شود. - یونیزاسیون گاز:
هرچه میزان خلأ بالاتر باشد، گازهای باقی‌مانده کمتر می‌شوند. ولی همان اندک گازها، در میدان الکتریکی قوی، یونیزه می‌شوند و یون‌های مثبت تولید می‌کنند. - تخلیه الکتریکی:
یون‌های مثبت به سوی کاتد حرکت می‌کنند و جریانی یونی را ایجاد می‌کنند که متناسب با تعداد مولکول‌های گاز (یعنی فشار) است. - افزایش کارایی با میدان مغناطیسی:
برای اینکه یونیزاسیون و تخلیه پایدار بماند، یک میدان مغناطیسی هم به کمک می‌آید تا الکترون‌ها در مسیرهای مارپیچی حرکت کنند و احتمال برخوردشان با مولکول‌های گاز بالا رود. - اندازه‌گیری جریان:
جریان حاصل از حرکت یون‌ها توسط مدارهای الکتریکی اندازه‌گیری شده و به فشار گاز تبدیل می‌شود.
این شیوه اندازه‌گیری، دقت و پایداری بی‌نظیری ایجاد می‌کند، به‌خصوص وقتی بحث از خلأ فوق‌العاده بالا باشد.
اجزای اصلی گیج خلأ کاتد سرد
- کاتد (الکترود منفی):
اغلب از فلزات مقاوم در برابر خوردگی و دمای بالا مانند تانتالیوم یا نیکل ساخته می‌شود تا در برابر تخلیه‌های مکرر و آلودگی مقاومت کند. - آند (الکترود مثبت):
معمولاً به صورت شبکه یا استوانه‌ای طراحی می‌شود تا بتواند جریان یونی را به‌خوبی جمع‌آوری کند. - میدان مغناطیسی:
با ایجاد این میدان، کارایی یونیزاسیون تا چندین برابر افزایش می‌یابد و حساسیت گیج بالا می‌رود. - مدارهای الکتریکی و پردازشگر:
تأمین ولتاژ بالا، ثبت جریان و تبدیل آن به مقدار عددی فشار توسط این بخش انجام می‌شود.
مزایای گیج‌های کاتد سرد؛ دلایل محبوبیت در صنعت و آزمایشگاه
- قابلیت اندازه‌گیری فشارهای فوق‌العاده پایین:
این گیج‌ها قادرند فشارهایی تا محدوده (۱۲-) ۱۰ تور را با دقت خوب ثبت کنند. این همان محدوده‌ای است که بسیاری از فناوری‌های پیشرفته بدون آن بی‌معنا می‌شوند. - عدم نیاز به فیلامنت گرم:
برخلاف گیج‌های یونی یا پیرانی، در اینجا خبری از فیلامنت نیست. این یعنی عمر بالاتر و کمتر شدن احتمال سوختگی یا خرابی در شرایط دشوار. - مقاومت به آلودگی:
به دلیل نداشتن فیلامنت و نوع عملکرد خاص، حتی اگر محیط کمی آلوده شود، گیج همچنان عملکرد قابل قبولی دارد. - پایداری و طول عمر:
در استفاده‌های طولانی‌مدت، نیاز کمی به سرویس و تعمیر پیدا می‌کند؛ همین ویژگی باعث کاهش هزینه‌های عملیاتی می‌شود. - امکان نصب در فضاهای محدود:
به دلیل طراحی فشرده و بدون قطعات گرم‌شونده، می‌توان این گیج‌ها را حتی در نقاطی با دسترسی دشوار نصب کرد.
معایب و محدودیت‌ها
- نیاز به میدان مغناطیسی:
بدون میدان مغناطیسی، کارایی و دقت این گیج کاهش پیدا می‌کند. - حساسیت به نوع گاز:
بسته به اینکه چه گازی در محفظه خلأ باشد، گیج باید کالیبره شود؛ این مسئله در فرآیندهایی که گازها تغییر می‌کنند اهمیت پیدا می‌کند. - محدوده فشار عملیاتی:
این گیج‌ها برای فشارهای خیلی پایین ساخته شده‌اند و در فشارهای بالاتر (بیش از (۲-) ۱۰ تور) دقت کافی را ندارند. - هزینه اولیه:
نسبت به گیج‌های پیرانی یا دیگر روش‌های سنتی، قیمت اولیه بالاتر است. البته در بسیاری از پروژه‌ها، این هزینه به‌خاطر عملکرد و عمر بالای دستگاه، قابل توجیه است.

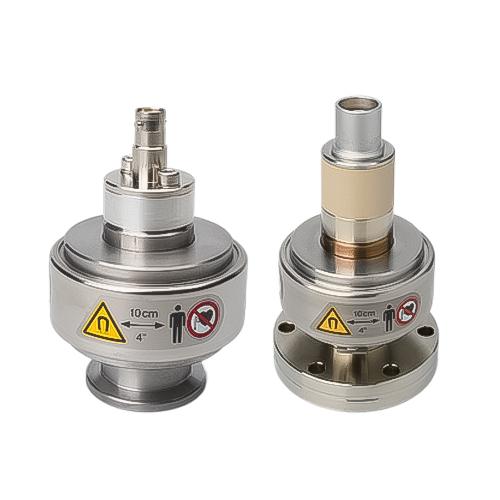

انواع گیج کاتد سرد؛ پنینگ و مگنترون
هر دو نوع، اساساً مبتنی بر ایجاد تخلیه الکتریکی و میدان مغناطیسی هستند اما طراحی و کاربردشان کمی متفاوت است:
1. گیج‌های پنینگ (Penning Gauges):
جزو قدیمی‌ترین و پرکاربردترین مدل‌ها هستند. در این گیج‌ها، میدان الکتریکی و مغناطیسی ترکیب می‌شوند تا الکترون‌ها در مسیری مارپیچی حرکت کنند و برخوردشان با مولکول‌های گاز، یونیزاسیون را به حداکثر برساند. این گیج‌ها برای سنجش فشار در آزمایشگاه‌ها و خطوط تولید حساس کاربرد زیادی دارند.
2. گیج‌های مگنترون (Magnetron Gauges):
در این مدل، طراحی پیشرفته‌تر و میدان مغناطیسی قوی‌تری به کار می‌رود تا حساسیت گیج به گازهای مختلف و دامنه اندازه‌گیری بهبود پیدا کند. این مدل‌ها مخصوص پروژه‌هایی هستند که نیاز به دقت بالا و پایداری بیشتری دارند.
کاربردهای گیج خلأ کاتد سرد
این گیج‌ها در صنایع و پژوهش‌های بسیار حساسی استفاده می‌شوند:
- صنایع نیمه‌هادی:
برای فرآیندهایی مثل لایه‌نشانی، اچینگ یا ساخت مدارهای مجتمع، کنترل دقیق فشار حیاتی است. - آزمایشگاه‌های فیزیک و ذرات:
در شتاب‌دهنده‌های ذرات، فیزیک پلاسما و تحقیقاتی که کوچک‌ترین ذره گاز می‌تواند نتیجه آزمایش را تغییر دهد. - فناوری فضایی و ماهواره‌ها:
برای شبیه‌سازی شرایط خلأ عمیق فضا و تست قطعات فضایی. - اپتیک و پوشش‌دهی:
در ساخت آینه‌های دقیق یا لایه‌های اپتیکی پیشرفته، اندازه‌گیری دقیق فشار اهمیت زیادی دارد. - پزشکی:
در ساخت تجهیزات پیشرفته مانند شتاب‌دهنده‌های پزشکی یا دستگاه‌های تولید پلاسما.
نکات مهم در انتخاب و استفاده از گیج کاتد سرد
- کالیبراسیون دقیق:
پیش از هر استفاده، گیج باید برای نوع گاز غالب در سیستم کالیبره شود تا دقت اندازه‌گیری تضمین شود. - انتخاب درست محدوده فشار:
پیش از خرید، مطمئن شوید که گیج موردنظر، محدوده فشاری مورد نیاز شما را پوشش می‌دهد. - نگهداری منظم:
هر چند این گیج‌ها نیاز کمی به سرویس دارند، اما تمیز کردن دوره‌ای الکترودها و بررسی صحت میدان مغناطیسی برای طول عمر و دقت بیشتر توصیه می‌شود. - توجه به نوع گاز:
اگر قرار است سیستم به طور متوالی از گازهای مختلف استفاده کند، باید این نکته در انتخاب مدل گیج لحاظ شود. - تأمین ولتاژ و حفاظت مدار:
اطمینان از کیفیت منبع ولتاژ بالا و حفاظت در برابر نوسانات برق، باعث حفظ ایمنی و طول عمر گیج خواهد شد.
پرسش‌های متداول درباره گیج کاتد سرد (FAQ)
- آیا گیج کاتد سرد برای همه گازها مناسب است؟
این گیج‌ها باید برای نوع گاز غالب در سیستم کالیبره شوند و ممکن است برای گازهای بسیار سنگین یا نجیب، نیاز به مدل تخصصی باشد. - طول عمر گیج کاتد سرد چقدر است؟
در صورت نگهداری صحیح و تمیزکاری دوره‌ای، این گیج‌ها سال‌ها بدون افت دقت کار می‌کنند. - آیا استفاده از گیج کاتد سرد خطر ایمنی دارد؟
به دلیل ولتاژ بالای عملیاتی، باید تمام نکات ایمنی در نصب و بهره‌برداری رعایت شود. - چرا در برخی پروژه‌ها به جای گیج‌های یونی از کاتد سرد استفاده می‌شود؟
به‌خاطر عدم وجود فیلامنت گرم، این گیج‌ها عمر بالاتر و مقاومت بیشتری در محیط‌های آلوده یا پرچالش دارند. - چه زمانی باید گیج کاتد سرد سرویس شود؟
زمانی که دقت اندازه‌گیری افت کند یا آلودگی قابل مشاهده روی الکترودها تشکیل شود، سرویس و تمیزکاری توصیه می‌شود.
جمع‌بندی و نتیجه‌گیری
گیج خلأ کاتد سرد با فناوری منحصر به‌فردش، ستون فقرات اندازه‌گیری دقیق فشار در خلأ فوق‌العاده بالا به شمار می‌رود. قابلیت سنجش فشار در بازه‌هایی که بسیاری از روش‌ها از پس آن برنمی‌آیند، پایداری، نیاز کم به نگهداری و عمر طولانی، باعث شده تا این گیج در مراکز صنعتی و تحقیقاتی پیشرفته به یکی از ابزارهای بی‌رقیب تبدیل شود. اگر پروژه‌ای دارید که به سنجش دقیق فشار و کنترل شرایط محیطی حساس است، گیج کاتد سرد یک انتخاب آینده‌نگرانه و قابل اعتماد خواهد بود.
اگر سؤال یا نکته‌ای درباره انتخاب یا کار با گیج کاتد سرد دارید، می‌توانید همینجا مطرح کنید تا راهنمایی دقیق‌تری دریافت کنید.
