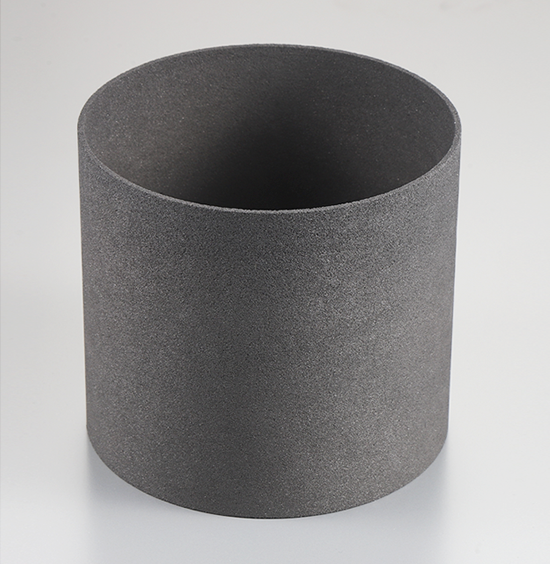

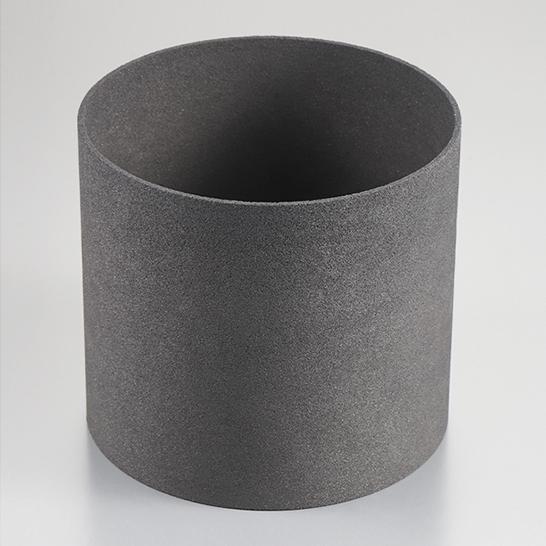

گتر (Getter)؛ کلید دستیابی به خلأ مطلق در صنایع پیشرفته

اگر وارد دنیای تجهیزات پیشرفته خلأ شده باشید، احتمالاً اسم گتر (Getter) به گوشتان خورده؛ شاید هم فقط یک قطعه ناشناخته در سیستم خلأ دیده باشید. اما همین قطعه ساده می‌تواند تفاوت بین یک سیستم معمولی و یک دستاورد علمی یا صنعتی بی‌نقص باشد. در خیلی از پروژه‌های تحقیقاتی، نیمه‌هادی یا حتی پزشکی، کیفیت خلأ چیزی نیست که بتوانید از آن چشم‌پوشی کنید؛ هر ذره گاز اضافه، گاهی کل یک آزمایش یا خط تولید را بی‌نتیجه می‌گذارد. اینجاست که گتر، بی‌هیاهو اما قدرتمند، وارد صحنه می‌شود.

چرا گتر (Getter) قطعه حیاتی سیستم خلأ شماست؟

شاید بپرسید با این همه پمپ پیشرفته، دیگر چرا باید دنبال یک ماده جذب‌کننده گاز باشیم؟ واقعیت این است که حتی با بهترین پمپ‌ها هم، همیشه مقدار اندکی گاز در محفظه خلأ باقی می‌ماند. این مقدار شاید برای بسیاری از کاربردهای عمومی مهم نباشد، اما کافی‌ست دستگاه یا فرایند شما به خلأ بالا نیاز داشته باشد تا نقش گتر کاملاً پررنگ شود. این ماده، کارش را درست مثل یک نگهبان خاموش انجام می‌دهد؛ گازهایی را که دیگر هیچ پمپ یا فیلتری از پس‌شان برنمی‌آید، جذب و به دام می‌اندازد.در حقیقت، گتر یک “جاروبرقی شیمیایی” است که باقی‌مانده‌های گازی را جذب و به دام می‌اندازد تا محیطی عاری از هرگونه ناخالصی گازی فراهم کند.

گتر دقیقاً چه می‌کند و چطور کار می‌کند؟

اساس کار گتر، چیزی میان شیمی و فیزیک است؛ نه آن‌قدر پیچیده که از درکش بترسیم و نه آن‌قدر ساده که بشود از کنارش رد شد. هر گتر معمولاً قبل از شروع به کار، نیاز به فعال‌سازی دارد. بسته به نوع ماده‌، این فعال‌سازی می‌تواند با حرارت دادن یا در برخی موارد، اعمال جریان الکتریکی انجام شود. بعد از فعال شدن، گتر آماده جذب هر مولکول گازی است که اطرافش پرسه می‌زند: اکسیژن، نیتروژن، هیدروژن، بخار آب و هر آلاینده سمجی که محیط را آلوده نگه داشته است.

در ادامه، گازها با سطح یا ساختار گتر واکنش می‌دهند و معمولاً به ترکیباتی پایدار تبدیل می‌شوند که دیگر راهی به محیط ندارند. به همین دلیل، فشار محیط خلأ مدام پایین‌تر و پایین‌تر (تا ^(۱۲-) ۱۰ تور) می‌آید تا جایی که به محدوده‌هایی می‌رسد که فقط با ابزارهای خیلی دقیق می‌شود اندازه‌گیری‌شان کرد.

انواع گتر: هر پروژه، راه‌حل مخصوص خودش را می‌خواهد

در دنیای تجهیزات خلأ، گتر فقط یک نوع یا مدل خاص نیست؛ انتخاب نوع مناسب بسته به شرایط و نیاز پروژه متفاوت است.

• گتر گرافیتی؛ وقتی با گازهای سبک سر و کار دارید
  این گترها از گرافیت (کربن با خلوص بالا) ساخته می‌شوند و وقتی پای حذف گازهای سبک و سرسخت مثل هیدروژن و هلیوم در میان باشد، انتخاب اول مهندسان خلأ هستند. البته برای اینکه این گترها شروع به کار کنند، باید تا دمای ۹۰۰ تا ۱۲۰۰ درجه سانتی‌گراد گرم شوند. جذب گاز در اینجا بیشتر ماهیت فیزیکی دارد؛ یعنی گازها روی سطح یا در ساختار متخلخل گرافیت گیر می‌افتند. چنین گترهایی را معمولاً در مراکز تحقیقاتی و پروژه‌های نیمه‌هادی می‌بینید؛ جایی که حتی کم‌ترین آلودگی گازی، نتیجه آزمایش را کاملاً تغییر می‌دهد.

• گتر تیتانیومی؛ انتخاب حرفه‌ای‌ها برای خلأ فوق‌العاده بالا
  در مقابل، گترهای تیتانیومی وقتی به کار می‌آیند که پای گازهای فعال و مزاحم مثل اکسیژن و نیتروژن وسط باشد. این گترها که از تیتانیوم خالص ساخته می‌شوند، با گازهای هدف واکنش شیمیایی می‌دهند و ترکیباتی پایدار ایجاد می‌کنند. نقطه قوت‌شان این است که با دمای پایین‌تر (بین ۴۰۰ تا ۸۰۰ درجه) فعال می‌شوند. اگر دنبال پاک‌ترین خلأ ممکن در تجهیزات پزشکی، اپتیک، ساخت لامپ‌های الکترونی یا حتی صنایع فضایی هستید، گتر تیتانیومی گزینه قابل اتکایی است.

جدول مقایسه گترهای گرافیتی و تیتانیومی

مزایا و محدودیت‌ها؛ همه چیز فقط مثبت نیست

گترها مثل هر تجهیز دیگری، نقاط قوت و محدودیت‌های خودشان را دارند.

مزایا:

• رسیدن به پایین‌ترین فشارهای ممکن، حتی تا ^(۱۲-) ۱۰ تور
• حذف موثر گازهای مزاحم، به‌خصوص اکسیژن و هیدروژن
• عملکرد بدون صدا و بدون قطعات متحرک
• عدم نیاز به سرویس و نگهداری مکرر؛ نصب کن و فراموشش کن!

محدودیت‌ها:

• الزام فعال‌سازی صحیح؛ اگر گرمایش یا تحریک مناسب نباشد، بازدهی پایین می‌آید
• ناتوانی در جذب گازهای نجیب (مثل آرگون و نئون)
• هزینه اولیه بالاتر نسبت به برخی راهکارها

کاربردهای گتر در صنایع و پژوهش

کاربردهای گتر فقط محدود به یک صنعت خاص نیست. این مواد شیمیایی در سراسر طیف فناوری‌های مدرن، نقش کلیدی دارند:

1. صنایع نیمه‌هادی: برای اطمینان از خلوص بالا در تولید تراشه‌ها و مدارهای مجتمع.
2. آزمایشگاه‌های تحقیقاتی: در فیزیک ذرات، فیزیک پلاسما و شتاب‌دهنده‌های ذره‌ای.
3. فناوری فضایی: شبیه‌سازی شرایط خلأ و حذف گازها در تست‌های فضایی.
4. صنایع پزشکی: ساخت تجهیزات حساس مانند لامپ‌های اشعه ایکس و تجهیزات خلأپایه.
5. صنایع اپتیک: اطمینان از خلوص محیط در فرآیندهای پوشش‌دهی نوری.

راهنمای انتخاب و خرید گتر؛ حرفه‌ای‌ها به چه نکاتی توجه می‌کنند؟

• نوع گاز غالب: اگر گازهای سبک زیاد است، سراغ گتر گرافیتی بروید؛ برای اکسیژن و نیتروژن، تیتانیوم جواب می‌دهد.
• بازه دمای فعال‌سازی: بعضی سیستم‌ها به دلیل قطعات حساس نمی‌توانند دمای بالا را تحمل کنند.
• ظرفیت و ابعاد: ابعاد گتر باید متناسب با حجم محفظه باشد تا به نتیجه مطلوب برسید.
• سازگاری با تجهیزات جانبی: ترکیب گتر با پمپ یونی یا توربوپمپ، راندمان را بیشتر می‌کند.
• طراحی ماژولار: اگر تعویض یا نگهداری برایتان مهم است، گترهایی با امکان نصب و جایگزینی آسان انتخاب کنید.

راهنمای خرید گتر: چه مواردی را باید در نظر گرفت؟

خرید گتر برای یک سیستم خلأ، تنها انتخاب یک قطعه ساده نیست. به عنوان یک تصمیم حیاتی، بهتر است تمام جوانب را بررسی کنید:

• شناخت نوع گاز غالب در سیستم
  • اگر در سیستم شما گازهایی مانند هیدروژن یا هلیوم مشکل‌ساز هستند، گترهای گرافیتی بهترین بازده را خواهند داشت.
  • برای گازهای فعال‌تر مثل اکسیژن، نیتروژن و بخار آب، گترهای تیتانیومی یا آلیاژی توصیه می‌شوند.
• بررسی بازه دمای فعال‌سازی
  برخی پروژه‌ها محدودیت دمایی دارند (مثلاً قطعات حساس به گرما در مجاورت گتر قرار دارند). حتماً دمای فعال‌سازی گتر را با شرایط عملیاتی بسنجید.
• حجم و ابعاد محفظه خلأ
  ابعاد و ظرفیت گتر باید با حجم محفظه خلأ متناسب باشد تا ظرفیت جذب گاز بهینه بماند. انتخاب گتر با ظرفیت کم یا زیاد، کارایی سیستم را کاهش می‌دهد یا منجر به هزینه اضافه خواهد شد.
• سازگاری با سایر تجهیزات
  اگر سیستم خلأ شما از پمپ‌های یونی یا توربوپمپ نیز بهره می‌برد، باید از سازگاری کامل گتر با این تجهیزات مطمئن شوید.
• قابلیت تعویض و نگهداری
  گترهایی که طراحی ماژولار یا امکان تعویض آسان دارند، هزینه و زمان تعمیرات را به شکل چشمگیری کاهش می‌دهند.

نگهداری و افزایش عمر گتر؛ چند نکته کلیدی

• همیشه طبق توصیه سازنده، گتر را فعال کنید و نه بیشتر از آن!
• از آلودگی‌های محیطی یا تماس با دست (به ویژه هنگام نصب) پرهیز کنید.
• اگر فشار به آرامی افزایش یافت، گتر احتمالاً اشباع شده و باید تعویض شود.
• نصب نادرست یا شرایط غیر استاندارد، عملکرد را به شدت کاهش می‌دهد.

سوالات پرتکرار درباره گترها

1. آیا گترها را می‌توان بازیابی کرد؟
   در برخی مدل‌ها و با عملیات حرارتی مجدد، بخشی از ظرفیت جذب برمی‌گردد؛ اما اغلب گترها پس از اشباع باید تعویض شوند.
2. از کجا بفهمیم گتر باید تعویض شود؟
   افزایش تدریجی فشار یا کاهش کیفیت خلأ نشانه اشباع شدن گتر است. بعضی سیستم‌ها سنسور پایش مخصوص دارند.
3. آیا گترها همه گازها را حذف می‌کنند؟
   خیر؛ گازهای فعال و واکنش‌پذیر هدف اصلی گتر هستند، اما گازهای نجیب فقط با روش‌های مکمل حذف می‌شوند.
4. نصب گتر سخت است؟
   معمولاً نصب آن ساده است اما رعایت کامل دستورالعمل سازنده و ابزار تمیز ضروری است.
5. طول عمر گتر چقدر است؟
   بسته به شرایط و ظرفیت، از چند ماه تا چند سال متفاوت است.
6. آیا گتر قابل استفاده مجدد است؟
   مدل‌های خاصی قابل احیا هستند اما بیشتر آن‌ها یک‌بار مصرف‌اند.
7. گتر چه تاثیری روی هزینه سیستم خلأ دارد؟
   هزینه اولیه گتر بالا است، اما با کاهش خرابی و ارتقاء کیفیت خلأ، به راحتی جبران می‌شود.

نمونه‌های کاربرد عملی از گترها

• در ساخت تراشه‌های الکترونیکی: خلأ بی‌نقص و حذف گازهای فعال از محیط ساخت، کیفیت مدارهای مجتمع را افزایش می‌دهد.
• لامپ‌های الکترونی و آشکارسازهای علمی: حفظ خلأ پایدار برای عملکرد دقیق این ابزارها حیاتی است و گترها تضمین این شرایط‌اند.
• تولید لیزرهای صنعتی و پزشکی: حذف اکسیژن و رطوبت از محیط گازی باعث پایداری پرتو و افزایش عمر لیزر می‌شود.
• شتاب‌دهنده‌های ذره‌ای: حتی مقدار بسیار کم گاز می‌تواند ذرات را منحرف یا تضعیف کند. گترها در این سیستم‌ها نقش اساسی دارند.
• صنایع اپتیک و پوشش‌دهی خلأ: هرگونه آلودگی گازی باعث کاهش کیفیت یا تغییر خواص اپتیکی پوشش‌ها می‌شود.

آینده گتر؛ نانوفناوری و هوشمندسازی

امروزه با ورود فناوری نانو و ترکیبات آلیاژی نوین، نسل جدید گترها با ظرفیت جذب بالاتر و قابلیت احیا در حال توسعه است. در پروژه‌های فضایی، میکروالکترونیک و صنایع نانویی، گترهای جدید نقطه عطفی در دستیابی به خلأ مطلق خواهند بود.

نتیجه‌گیری

گترها همیشه به چشم نمی‌آیند، اما هر جا خلأ دقیق و محیط عاری از گاز نیاز دارید، جزو حیاتی‌ترین قطعات‌اند. اگر انتخاب و نصب‌شان را جدی بگیرید، هم بازده تجهیزاتتان بالاتر می‌رود و هم خیال‌تان از بابت کیفیت و دوام محیط خلأ راحت خواهد بود. برای مشاوره بیشتر، همیشه می‌توانید با تأمین‌کنندگان حرفه‌ای مشورت کنید و انتخابی بی‌دردسر داشته باشید.

منابع

Danielson, Phil. “How to use getters and getter pumps.” R&D Magazine 43 (2001): 53.
