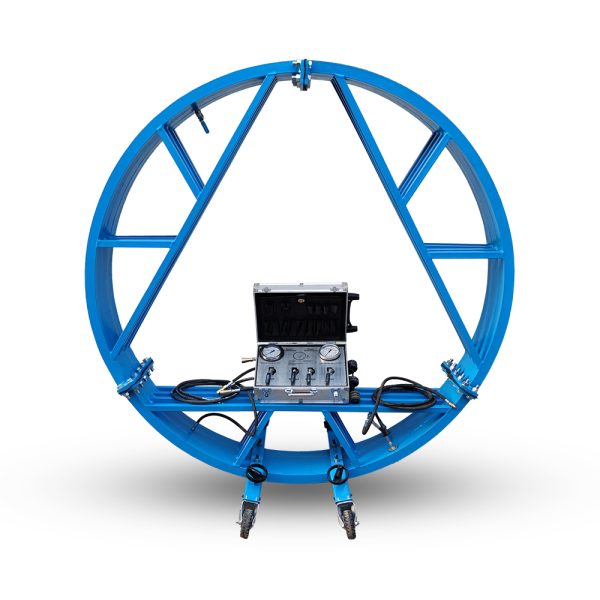

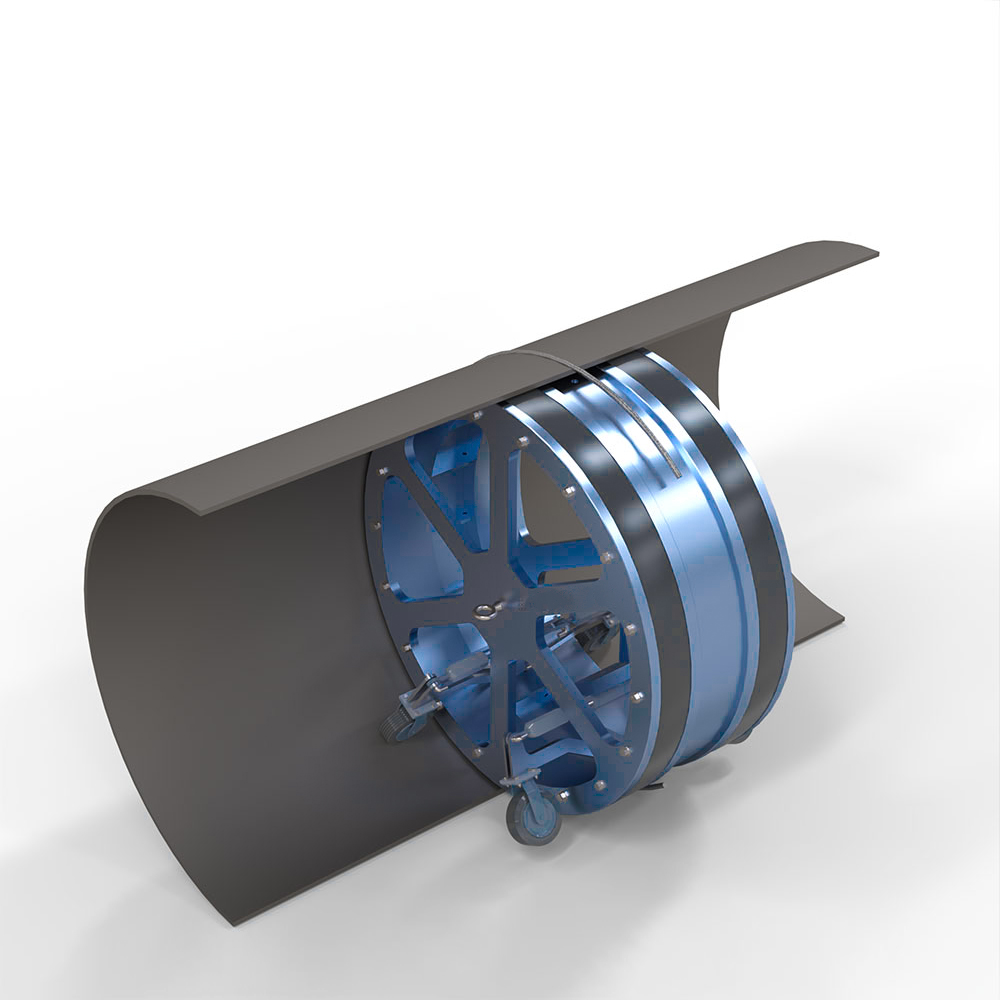

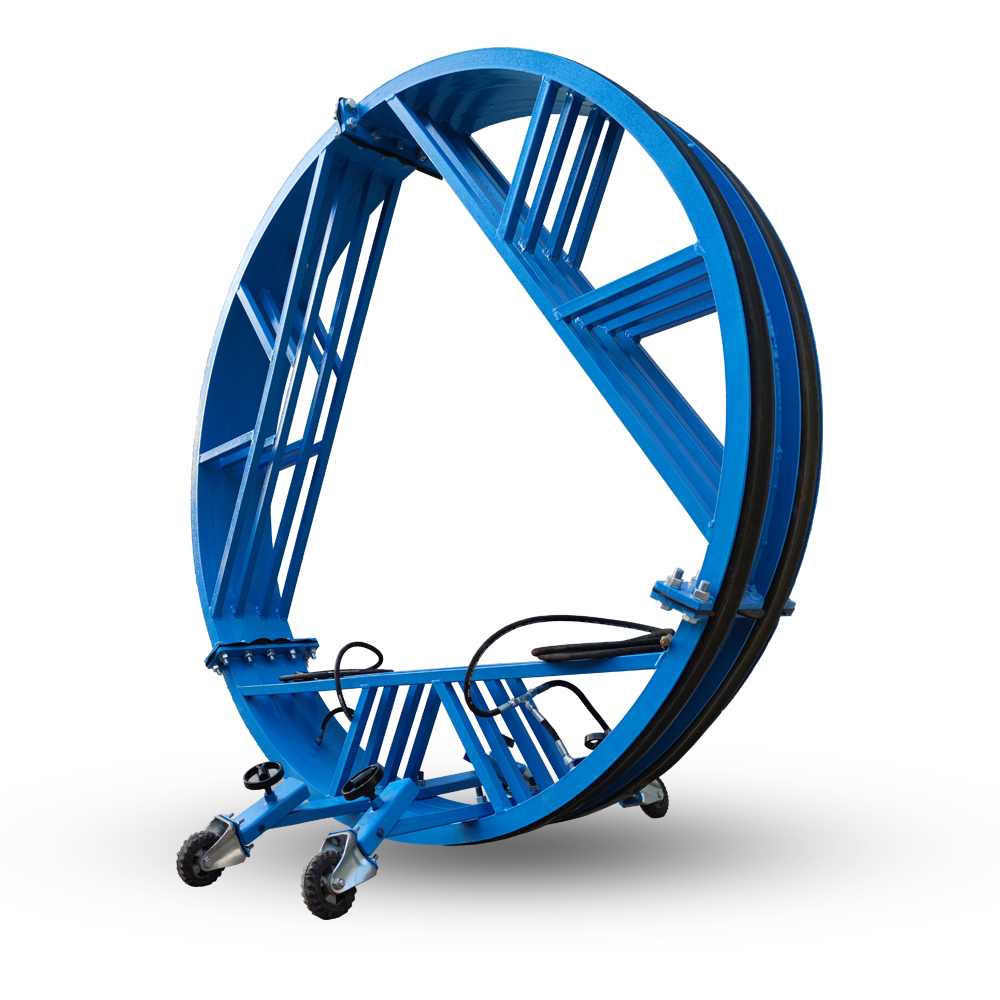

دستگاه تست جوش سر لوله هیدرواستاتیک (Hydrostatic Pipe Joint Tester)

ابزاری تخصصی برای تضمین ایمنی، کیفیت و عمر لوله‌های صنعتی

در صنایع نفت، گاز، پتروشیمی و یا خطوط انتقال آب، هر جایی که انتقال سیالات تحت فشار وجود داشته باشد، کوچک‌ترین نقص در محل جوش لوله‌ها می‌تواند فاجعه‌بار باشد. دستگاه تست جوش سر لوله هیدرواستاتیک به شما این اطمینان را می‌دهد که اتصال لوله‌ها بدون نشتی و کاملاً مقاوم در برابر فشار عملیاتی است. این دستگاه، با عملکرد دقیق و مطابق با استانداردهای جهانی، تضمین می‌کند که خط لوله شما، ایمنی و دوام مورد انتظار را داشته باشد.

هدف از تست جوش سر لوله

هدف اصلی این تست، بررسی کیفیت و سلامت جوش در محل اتصال لوله‌هاست؛

1. اطمینان از عدم نشتی (Leakage)
2. بررسی مقاومت جوش در برابر فشار عملیاتی
3. افزایش ایمنی و اطمینان خطوط لوله
4. انطباق کامل با استانداردهای بین‌المللی مانند ASME، API، ISO و EN

دستگاه تست هیدرواستاتیک چگونه کار می‌کند؟

با استفاده از آب یا سیالات دیگر، فشار را تا چند برابر فشار کاری بالا می‌برد تا کیفیت جوش و بدنه لوله آزموده شود. این روش، مخصوص لوله‌های با قطر بزرگ و فشار بالا است.

جدول مشخصات فنی نمونه (قابل سفارش‌سازی)

اجزای اصلی دستگاه تست جوش سر لوله هیدرواستاتیک

هر دستگاه با توجه به نوع عملکرد، معمولاً از بخش‌های زیر تشکیل می‌شود:

• سیستم تزریق فشار:
  شامل پمپ‌های آب فشار بالا
• منبع مایع :
  بسته به روش تست (معمولا آب)
• مانومتر و سنسور فشار:
  کنترل، اندازه‌گیری و ثبت دقیق فشار
• سیستم کنترل و مانیتورینگ:
  کنترلرهای مکانیکی یا الکترونیکی برای تنظیم فشار، مدت زمان تست و ثبت داده‌ها
• اتصالات و فیکسچرها:
  برای آب‌بندی و اتصال ایمن لوله به دستگاه
• سیستم ایمنی:
  شیرهای اطمینان، قطع‌کننده‌های اضطراری و کنترل اتومات فشار برای جلوگیری از حوادث احتمالی

مراحل انجام تست جوش سر لوله هیدرواستاتیک

• آماده‌سازی لوله:
  تمیزکاری دقیق و بررسی ظاهری جوش به منظور حذف آلودگی و یافتن عیوب احتمالی.
• اتصال به دستگاه:
  قرار دادن لوله در جایگاه مخصوص با استفاده از فیکسچرها و اتصالات مطمئن.
• تزریق مایع یا گاز:
  ورود آب یا سیال (در تست هیدرواستاتیک) به داخل لوله.
• افزایش فشار:
  افزایش فشار تا حد مشخص‌شده (معمولاً ۱.۵ برابر فشار کاری)، سپس تثبیت فشار برای مدت زمان تعیین‌شده.
• بررسی نشتی:
  کنترل لوله و اتصالات برای شناسایی هرگونه نشتی با استفاده از مشاهده چشمی، کف صابون یا سنسورهای فشار دیجیتال.
• ثبت نتایج:
  تمام داده‌ها شامل فشار، مدت زمان و هر نوع عیب یا نشتی، در گزارش تست ثبت می‌شود.
• تخلیه فشار:
  کاهش فشار به‌صورت کنترل‌شده و تخلیه کامل سیال یا گاز از داخل لوله.

استانداردهای تست جوش سر لوله

تست جوش باید با آخرین و معتبرترین استانداردهای بین‌المللی انجام شود تا اطمینان از ایمنی و کیفیت خطوط لوله تضمین شود:

• ASME B31.3: استاندارد لوله‌کشی فرآیندی.
• API 1104: استاندارد جوشکاری لوله‌ها و اتصالات.
• ISO 3183: استاندارد لوله‌های فولادی خطوط لوله انتقال نفت و گاز.
• EN 10208: استاندارد لوله‌های فولادی خطوط لوله تحت فشار.

مزایای استفاده از دستگاه تست جوش سر لوله

• افزایش ایمنی و اطمینان سیستم‌های لوله‌کشی
• کاهش هزینه‌های تعمیرات و نگهداری بلندمدت
• افزایش عمر مفید خطوط لوله و تجهیزات
• انطباق با الزامات قانونی و استانداردهای صنعتی
• شناسایی سریع عیوب و نشتی‌ها پیش از بهره‌برداری

چالش‌ها و محدودیت‌ها

• هزینه اولیه بالا: دستگاه‌های تست تخصصی، سرمایه‌گذاری قابل توجهی نیاز دارند.
• نیاز به نیروی متخصص: انجام تست دقیق نیازمند اپراتور آموزش‌دیده و مجرب است.

کاربردهای دستگاه تست جوش سر لوله

• صنایع نفت و گاز: تست خطوط انتقال نفت و گاز، محصولات پتروشیمی
• صنایع پتروشیمی: کنترل ایمنی لوله‌های واحدهای فرآیندی
• نیروگاه‌ها: تست لوله‌های بخار و آب در نیروگاه‌های حرارتی
• صنایع آب و فاضلاب: کنترل لوله‌های انتقال آب و فاضلاب
• صنایع غذایی و دارویی: تضمین سلامت خطوط انتقال مواد غذایی و دارویی

نکات مهم در انتخاب دستگاه تست جوش سر لوله

• نوع لوله و اتصال: جنس، قطر، ضخامت و فشار کاری را دقیق بررسی کنید
• دقت اندازه‌گیری: سنسورها و کنترلرها باید کاملاً قابل اعتماد و دقیق باشند
• امکانات ایمنی: حتماً وجود سیستم‌های قطع فشار، شیر اطمینان و کنترل اتومات را بررسی کنید
• سازگاری با استانداردها: دستگاه باید مطابق با استانداردهای مورد تأیید صنعت شما باشد
• امکان گزارش‌دهی و ثبت داده: برای مستندسازی و کنترل کیفیت ضروری است

بخش پرسش‌های متداول (FAQ)

آیا این دستگاه برای هر نوع لوله‌ای مناسب است؟
بله، با انتخاب صحیح مدل، دستگاه برای طیف وسیعی از لوله‌های فولادی، پلی‌اتیلن، پلی‌پروپیلن و کامپوزیتی قابل استفاده است.

آیا تست هیدرواستاتیک ایمن است؟
بله، در صورت رعایت اصول ایمنی، استفاده از سیستم‌های قطع فشار و اپراتور مجرب، تست کاملاً ایمن خواهد بود.

آیا برای راه اندازی دستگاه به برق نیازمندیم؟
هر چند که بصورت دستی امکان راه اندازی دستگاه وجود دارد ولی پیشنهاد ما برای سهولت استفاده از سامانه‌ای است که با برق کار می‌کند.

چه زمانی تست پنوماتیک توصیه می‌شود؟
برای لوله‌هایی که استفاده از آب یا مایع مناسب نیست یا احتمال آسیب وجود دارد، تست پنوماتیک بهترین انتخاب است.

اگر به اطمینان و کیفیت در خطوط لوله اهمیت می‌دهید، همین حالا برای مشاوره رایگان و دریافت قیمت دستگاه تست جوش سر لوله با ما تماس بگیرید.
کارشناسان ما آماده‌اند تا دقیق‌ترین مدل را متناسب با پروژه و نیاز صنعت شما معرفی کنند.

جمع‌بندی

دستگاه تست جوش سر لوله هیدرواستاتیک، تضمین‌کننده ایمنی، دوام و کیفیت خطوط لوله شماست. اگر به‌دنبال رعایت استانداردهای جهانی، افزایش عمر مفید تجهیزات و کاهش هزینه‌های عملیاتی هستید، این ابزار تخصصی انتخابی هوشمندانه برای هر صنعتگر آینده‌نگر خواهد بود.
