مقدمه‌ای بر ضرورت کنترل دقیق حرارت

در بسیاری از آزمایشگاه‌ها و صنایع پیشرو، انجام فرآیندهایی نظیر حرارت‌دهی دقیق، سنتز مواد، تست خوردگی، عملیات خاکسترسازی و زینتر کردن به تجهیزاتی نیاز دارد که بتوانند کنترل حرارت را به‌صورت کاملاً ایزوله و یکنواخت فراهم کنند. کوره‌های مافلی (جعبه‌ای) دقیقاً با همین هدف توسعه یافته‌اند: ایجاد محیطی کنترل‌شده، عاری از تماس مستقیم شعله یا آلاینده‌های گازی، تا بتوان نتایجی علمی و تکرارپذیر به‌دست آورد.

تاریخچه و سیر تحول کوره‌های مافلی

کوره مافلی سابقه‌ای طولانی در دنیای مهندسی و آزمایشگاه دارد. اولین نسل این کوره‌ها در اوایل قرن بیستم و با هدف بهبود ایمنی و یکنواختی حرارت به میدان آمد. نسل‌های قدیمی معمولاً از عایق‌های ضخیم و المنت‌های فلزی ساده استفاده می‌کردند که مصرف انرژی و تلفات حرارتی بالا داشتند. با پیشرفت تکنولوژی، استفاده از الیاف سرامیکی پیشرفته، المنت‌های SiC و MoSi2، کنترلرهای دیجیتال PID و حسگرهای دقیق باعث شد کوره‌های مافلی امروزی به ابزاری قابل‌اعتماد و مقرون‌به‌صرفه برای انواع صنایع تبدیل شوند. امروز کوره مافلی با طراحی‌های جدید، نه‌تنها کوچک‌تر و کم‌مصرف‌تر شده، بلکه دقت کنترل حرارتی آن به مراتب بهتر است

ساختار دقیق کوره مافلی و اجزای کلیدی آن

کوره‌های مافلی از بخش‌های اصلی زیر تشکیل شده‌اند:

• محفظه گرمایش (Muffle Chamber)

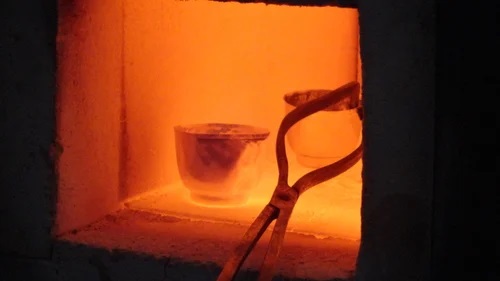

  این بخش، قلب تپنده کوره است. در واقع همین محفظه است که نمونه‌ها را بدون تماس مستقیم با شعله یا المنت، به‌صورت غیرمستقیم گرم می‌کند. جنس این محفظه معمولاً از آلومینای خالص، سیلیکا یا آلیاژهای مخصوص است که مقاومت بالایی در برابر شوک حرارتی و خوردگی دارند. شکل و طراحی داخلی محفظه طوری است که حرارت را به شکل یکنواخت در سرتاسر فضای داخلی توزیع کند.
  ابعاد محفظه‌ی گرمایش بسته به مدل کوره می‌تواند از چند سانتی‌متر تا چند ده سانتی‌متر متغیر باشد.
• المنت‌های گرمایشی (Heating Elements)
  این المنت‌ها در اطراف محفظه‌ی گرمایش قرار می‌گیرند و حرارت را به صورت یکنواخت به داخل محفظه منتقل می‌کنند.
  انتخاب نوع المنت بسته به کاربرد و حداکثر دمای مورد نیاز متفاوت است:
  • المنت نیکل-کروم (NiCr):
    کارایی تا ۱۱۰۰ درجه سانتی گراد، مناسب کارهای عمومی، تست مواد، زینترینگ سبک و خشک‌سازی.

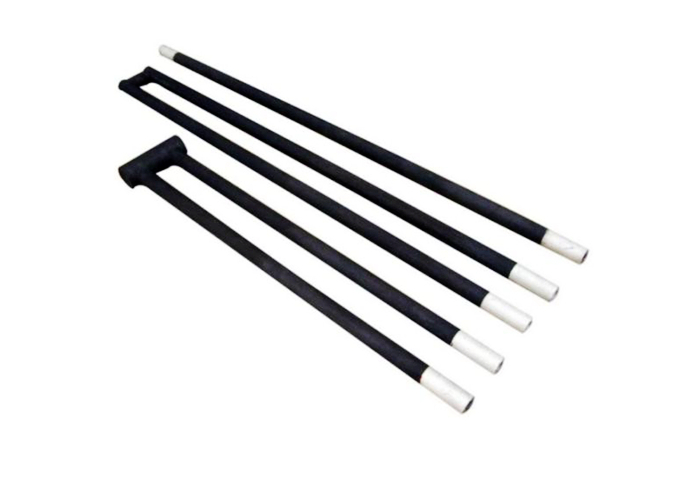

  • المنت سیلیکون کاربید (SiC):
    تحمل حرارتی تا ۱۴۰۰ درجه سانتی گراد، با پایداری عالی و مقاومت ویژه در برابر شوک حرارتی، انتخاب اول پخت سرامیک‌ها.

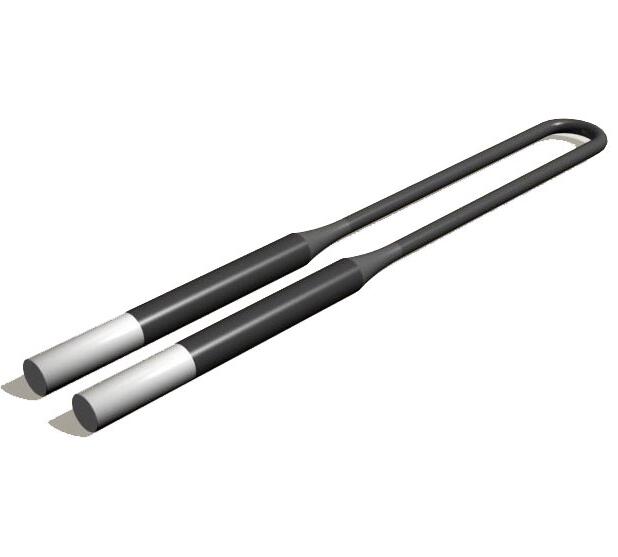

  • المنت مولیبدن دی‌سیلیسید (MoSi2):
    توان کار تا ۱۸۰۰ درجه سانتی گراد، مناسب زینترینگ پیشرفته، سنتز سرامیک‌های خاص و کاربردهای دمای بسیار بالا.
• سیستم عایق‌ حرارتی
  برای کاهش تلفات انرژی، اطراف محفظه و المنت‌ها با الیاف سرامیکی یا پشم نسوز پوشانده می‌شود تا انتقال گرما به بیرون و گرم‌شدن بدنه به حداقل برسد.
• سیستم کنترلر دما و ترموکوپل
  نسل جدید کوره‌های مافلی مجهز به کنترلر دیجیتال PID و یا SSR و ترموکوپل‌های دقیق (نوع K، S، B یا C) هستند که امکان برنامه‌ریزی رمپ، سِت‌پوینت، تایمر و پروفایل حرارتی چندمرحله‌ای را می‌دهند.

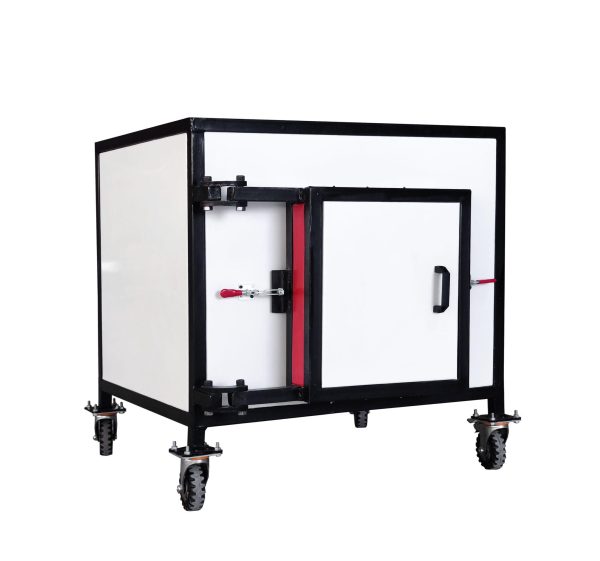

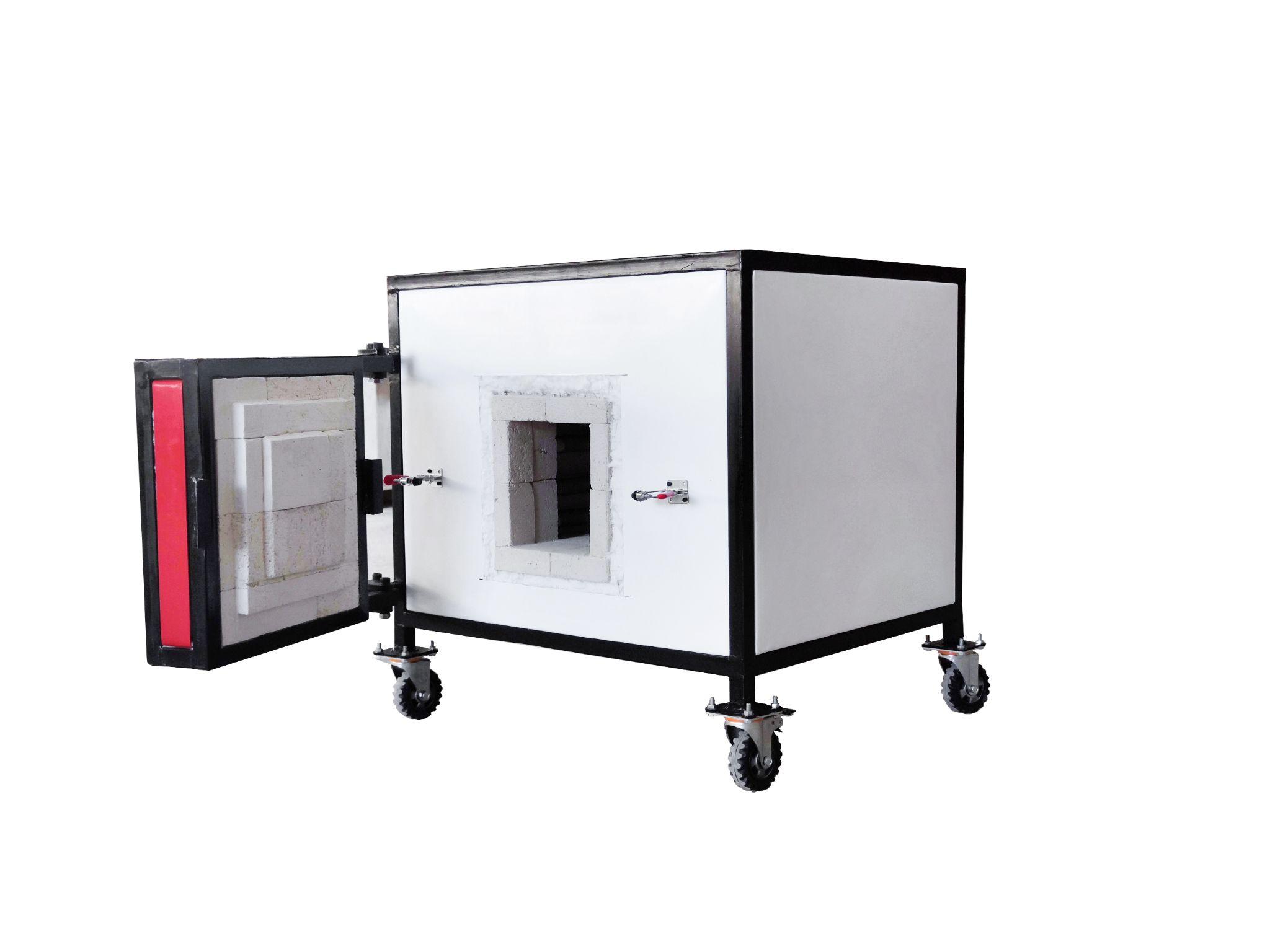

• درب کوره
  درب این کوره‌ها با مواد عایق، آب‌بندی حرارتی و سیستم قفل ایمنی مجهز شده است تا از هدررفت حرارت و بروز سوختگی جلوگیری کند. بعضی مدل‌ها دارای شیشه‌ی مشاهده هستند تا فرآیندها بدون باز کردن درب کنترل شود.

طبقه‌بندی کوره‌های مافلی بر اساس دمای کاری

• کوره تا دمای ۱۱۰۰ درجه سانتی‌گراد (المنت NiCr)
  این دسته از کوره‌ها با المنت‌های سیمی نیکل-کروم ساخته می‌شوند که مقاومت بالا در برابر حرارت و خوردگی دارند. این تجهیزات برای کاربردهایی مانند زینتر کردن سبک، آنیل آلیاژها، خشک‌سازی مواد، بریزینگ آلومینیوم، تبخیر حلال‌ها و سنتز شیمیایی مناسب هستند. ترموکوپل مورد استفاده معمولاً نوع K است.

• کوره تا دمای ۱۴۰۰ درجه‌ سانتی گراد (المنت SiC)
  المنت‌های SiC مقاومت بالایی در برابر شوک حرارتی دارند و قابلیت استفاده در فرآیندهای پخت سرامیک‌های فنی، فریت‌های مغناطیسی و عملیات حرارتی خاص در دماهای متوسط (حدود ۹۰۰ الی ۱۴۰۰ درجۀ سانتی گراد) را دارند. به دلیل حساسیت به اکسیداسیون، حتماً باید در محیط با حضور هوا استفاده شوند. در صورتی که نیاز به محیط کنترل‌شده (محیط های گازی خنثی و حتی اتمسفر خلا ) باشد، از لوله‌های آلومینایی برای ایزوله کردن المنت استفاده می‌شود. ترموکوپل نوع S در این کوره‌ها رایج است.

• کوره تا دمای ۱۸۰۰ درجه‌ سانتی گراد(المنت MoSi2)
  این کوره‌ها مناسب فرآیندهای حرارتی با دمای بسیار بالا (دمای حدود ۱۴۰۰ الی ۱۸۰۰) مانند زینتر کردن سرامیک‌های زیرکونیایی، آلومینایی و آجرهای مقاوم در برابر حرارت هستند. المنت‌های MoSi2 به دلیل مقاومت در برابر اکسیداسیون، عمر طولانی و تحمل دمای بالا به‌خصوص در کلاس A و B (به ترتیب برای ۱۸۵۰ و ۱۷۵۰ درجه سانتی‌گراد) شناخته می‌شوند. از ترموکوپل نوع B یا C در این سیستم‌ها استفاده می‌شود.

انواع کوره‌های مافلی بر اساس کاربرد

• کوره‌های مافلی آزمایشگاهی
  ابعاد کوچک، مصرف انرژی پایین و کنترل دمای بسیار دقیق. کاربرد در پژوهش‌های دانشگاهی، آزمایشگاه‌های مواد، شیمی، فیزیک، نانو و پلیمر
• کوره‌های مافلی صنعتی
  مدل‌های حجیم و توانمند برای استفاده‌های پیوسته، با طراحی واگنی یا تونلی، مناسب خطوط تولید سرامیک، متالورژی، قطعه‌سازی و صنایع سیمان.
• کوره‌های مافلی با اتمسفر کنترل‌شده
  قابلیت تزریق نیتروژن، آرگون، هیدروژن یا سایر گازها برای محیط‌های واکنشی خاص، مناسب آلیاژهای حساس و سنتز مواد ویژه (مثل نانوذرات فلزی و اکسیدی)

کاربردهای کلیدی کوره‌های مافلی

• عملیات حرارتی:
  آنیلینگ، کوئنچینگ، تمپرینگ و سخت‌کاری آلیاژها و قطعات فلزی
• سنتز مواد:
  تولید نانوذرات، سرامیک‌ها، اکسیدها، پودرهای فلزی و شیمیایی
• تست خاکستر:
  تعیین مقدار خاکستر مواد آلی، زغال‌سنگ، پلاستیک، غذا و نساجی
• تست خوردگی:
  بررسی مقاومت مواد در برابر محیط‌های خورنده و حرارت بالا
• تحقیقات علمی:
  بررسی فازی، مطالعه ساختار مواد، آزمایش روی تغییر رفتار متریال‌ها در دمای بالا

مزایای کوره‌های مافلی

• ایزولاسیون محیط: محافظت از نمونه در برابر شعله و گازهای مضر.
• دقت کنترل دما: با قابلیت برنامه‌ریزی زمان و پروفایل حرارتی
• گرمایش یکنواخت: بدون نقاط داغ یا سرد درون محفظه
• انعطاف‌پذیری: قابل استفاده برای مواد مختلف، از پودر گرفته تا نمونه‌های حجیم
• ایمنی بالا: عدم تماس مستقیم با حرارت یا گازهای آتش‌زا

جدول مقایسه کوره مافلی با کوره‌های گازی

کوره مافلی به لطف طراحی ایزوله و گرمادهی غیرمستقیم، در بسیاری از فرآیندهای حساس، کارایی بالاتری نسبت به کوره های گازی دارد:

کوره مافلی به دلیل ایزولاسیون کامل نمونه و کنترل دقیق دما، برای کاربردهای آزمایشگاهی و حساس بسیار مناسب است. در مقابل، کوره‌های گازی با توجه به هزینه کمتر سوخت و ظرفیت بالا، بیشتر در صنایع بزرگ و فرایندهای غیر حساس استفاده می‌شوند.

نکات مهم در انتخاب و خرید کوره مافلی

• حداکثر دمای کاری: با توجه به نوع فرآیند و جنس نمونه، دمای مناسب را انتخاب کنید.
• ابعاد محفظه: متناسب با حجم نمونه یا قطعه مورد نظر انتخاب شود.
• نوع المنت: طول عمر، راندمان و دمای مورد نیاز را مدنظر قرار دهید.
• نوع ترموکوپل: برای افزایش دقت و کنترل دقیق روی دمای کوره نوع ترموکوپل مهم است.
• کنترلر دما: حتماً از کنترلر PID یا SSR با قابلیت برنامه‌ریزی رمپ و تایمر استفاده کنید.
• نیاز به اتمسفر خاص: اگر فرآیند حساس به اکسیداسیون است، مدل با ورودی گاز تهیه کنید.
• برند و خدمات پس از فروش: انتخاب برند معتبر با پشتیبانی فنی و گارانتی معتبر اهمیت دارد.

نکات نگهداری و افزایش عمر مفید کوره مافلی

نگهداری صحیح و سرویس منظم، عمر مفید و دقت کوره را افزایش می‌دهد:

• تمیزکاری دوره‌ای محفظه و المنت‌ها: از تجمع گردوغبار و ذرات روی المنت جلوگیری کنید.
• کالیبراسیون ترموکوپل: هر شش ماه یک بار کالیبره کنید تا خطای اندازه‌گیری نداشته باشید.
• بازبینی عایق‌ها: نشتی حرارتی یا آسیب فیزیکی عایق‌ها را به موقع تعمیر کنید.
• بازرسی المنت: المنت‌های مستهلک یا آسیب‌دیده را فوراً تعویض نمایید.
• کنترل سیستم کنترلر: نرم‌افزار کنترلر را به‌روز نگه دارید و تنظیمات آن را چک کنید.
• ثبت گزارش عملکرد: استفاده از دفترچه یا نرم‌افزار برای ثبت دوره‌ای دما، زمان کار و اتفاقات غیرعادی توصیه می‌شود.

پروتکل‌های ایمنی و نکات نصب

• مکان‌یابی مناسب: کوره باید در محیطی با تهویه کافی، حداقل ۳۰ سانتی‌متر فاصله از دیوار و بدون رطوبت نصب شود.
• اتصال به ارت و برق ایمن: سیم‌کشی و ارت استاندارد از بروز شوک الکتریکی و نوسانات جلوگیری می‌کند.
• آموزش اپراتور: پرسنل باید با دستورالعمل راه‌اندازی، خاموش‌کردن اضطراری، بازبینی المنت و استفاده از کنترلر آشنا باشند.
• تهویه و دودکش: بویژه در عملیات خاکسترسازی، تهویه یا هود مناسب الزامی است.
• نکات اضطراری: دکمه قطع اضطراری (EMO)، دستورالعمل برخورد با حرارت یا برق گرفتگی و امکان باز کردن سریع درب کوره باید وجود داشته باشد.
• بازرسی دوره‌ای: حداقل ماهی یک بار، وضعیت کلی دستگاه بازبینی شود.

پاسخ به چند سوال پرتکرار (FAQ)

• چه دمایی برای خاکسترسازی مواد مناسب است؟
  بیشتر آزمایش‌ها بین ۵۵۰ تا ۶۰۰ درجه سانتی‌گراد انجام می‌شوند. نمونه به آرامی به این دما می‌رسد و برای مدت معین نگه داشته می‌شود تا خاکستر کامل شود.
• آیا می‌توان از کوره مافلی برای ذوب یا عملیات روی فلزات استفاده کرد؟
  بله، اما بیشتر برای آنیل، تمپر، زینترینگ و سخت‌کاری آلیاژها و فلزات غیرآهنی توصیه می‌شود. برای ذوب مستقیم فلزات سنگین یا حجیم، کوره القایی یا خلأ انتخاب بهتری است.
• چطور می‌توان طول عمر المنت و عایق کوره را بیشتر کرد؟
  با رعایت سرویس منظم، جلوگیری از شوک حرارتی ناگهانی، تمیزکاری و کالیبراسیون منظم، عمر مفید المنت و عایق به میزان چشمگیری افزایش پیدا می‌کند.
• آیا نصب کوره مافلی نیاز به شرایط خاصی دارد؟
  بله، علاوه بر رعایت فاصله ایمنی، تهویه و ارت مناسب، اپراتور باید آموزش کافی دیده باشد و راهنمای نصب دستگاه را رعایت کند.
• آیا می‌توان از کوره مافلی برای مواد شیمیایی خطرناک استفاده کرد؟
  برای برخی مواد فرار یا سمی، باید کوره مجهز به اگزوز یا فیلتر خروجی باشد. همیشه MSDS مواد را بررسی کنید.

جمع‌بندی و نتیجه‌گیری

کوره مافلی، انتخابی هوشمندانه برای هر مجموعه‌ای است که به دقت حرارتی، ایمنی بالا و تنوع کاربرد اهمیت می‌دهد. از تست خاکستر ساده تا زینترینگ سرامیک‌های خاص، این دستگاه با ایزولاسیون حرفه‌ای، کنترلرهای دیجیتال و قابلیت سفارشی‌سازی، بهترین عملکرد را ارائه می‌دهد.
با رعایت نکات نگهداری، پروتکل‌های ایمنی و انتخاب مدل متناسب با نیاز پروژه، می‌توانید از سرمایه‌گذاری خود بهترین بهره را ببرید و سال‌ها بدون دغدغه از کوره مافلی استفاده کنید.

اگر به دنبال انتخاب مطمئن هستید یا نیاز به مشاوره تخصصی برای خرید و نصب کوره مافلی دارید، همین حالا با ما تماس بگیرید تا بهترین راهکار را برای پروژه و نیاز شما ارائه کنیم.

منابع:

Trinks, Willibald, et al. Industrial furnaces. Vol. 1. John Wiley & Sons, 2003.
