دستگاه لایه نشانی به روش شیمیایی (CVD): قلب تپنده لایه‌های نازک در صنعت الکترونیک

در دنیای امروز که رقابت تکنولوژیک به تولید لایه‌های نازک و سطوح مهندسی‌شده گره خورده، دستگاه لایه نشانی به روش شیمیایی (CVD) جایگاه ویژه‌ای در صنعت و آزمایشگاه پیدا کرده است. برخلاف تصور عمومی که این فناوری را فقط برای پژوهش‌های پیشرفته می‌داند، امروزه دستگاه‌های CVD در خطوط تولید قطعات الکترونیک، تجهیزات هوافضا، ابزارآلات صنعتی و حتی محصولات پزشکی حضور پررنگی دارند. اگر به دنبال پوشش‌هایی با دقت نانومتری، خواص بی‌نظیر و پایداری فوق‌العاده هستید، این دستگاه همان چیزی است که به آن نیاز دارید.

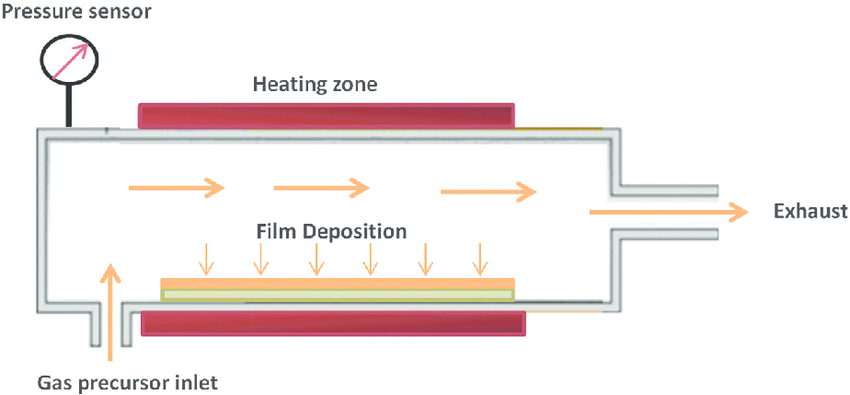

چگونه دستگاه (سامانه) CVD کار می‌کند؟

در ساده‌ترین بیان، دستگاه CVD به شما اجازه می‌دهد تا با واکنش‌های شیمیایی بسیار دقیق و کنترل‌شده، لایه‌هایی با ضخامت دلخواه روی سطح قطعات بنشانید. همه چیز از جایی آغاز می‌شود که مواد اولیه (پیش‌ماده‌ها)، به صورت گاز یا بخار، وارد محفظه‌ای به نام راکتور دستگاه می‌شوند. این دستگاه به شکلی طراحی شده تا بتواند طیف وسیعی از پیش‌ماده‌ها را کنترل کند؛ از سیلیکون و آلیاژهای فلزی گرفته تا ترکیبات سرامیکی و پیش‌ماده‌های آلی.

محفظه واکنش، جایی است که دما، فشار، ترکیب گازها و سرعت جریان با دقتی فوق‌العاده مدیریت می‌شود. این شرایط باعث می‌شود پیش‌ماده‌ها، پس از برخورد با سطح زیرلایه، واکنش شیمیایی داده و لایه‌ای همگن و مهندسی‌شده با ضخامت دقیق (حتی تا چند نانومتر!) ایجاد کنند. محصولات جانبی، اعم از گازها یا ذرات جامد، به‌صورت ایمن از راکتور خارج می‌شوند و آنچه باقی می‌ماند، پوششی یکنواخت و باکیفیت است.

مراحل کلیدی کارکرد دستگاه CVD

• تبخیر و آماده‌سازی پیش‌ماده: دستگاه قابلیت تبدیل پیش‌ماده‌های مایع یا جامد به بخار را دارد تا به صورت گاز وارد راکتور شوند.
• انتقال دقیق به محفظه واکنش: کنترل کامل روی جریان گازها، فشار و دما با استفاده از سیستم‌های پیشرفته داخلی.
• واکنش شیمیایی روی سطح: دقیقاً همان جایی که مهندسی لایه آغاز می‌شود؛ دستگاه امکان واکنش‌دهی در دما و فشار مختلف را فراهم می‌کند.
• حذف ایمن محصولات جانبی: جداسازی و دفع گازهای مضر و ذرات ناخواسته با فیلترهای صنعتی و مکش قوی.
• تضمین یکنواختی و ضخامت: کنترل پیشرفته دستگاه روی پارامترها، ضخامت لایه‌ها را حتی در سطوح سه‌بعدی یا دارای شیار و سوراخ، یکنواخت حفظ می‌کند.

تنوع بی‌نظیر دستگاه‌های CVD برای هر نیاز صنعتی

هر صنعت نیاز مخصوص به خودش را دارد و دستگاه‌های CVD هم با طراحی‌های گوناگون پاسخگوی این نیازها هستند:

• CVD فشار اتمسفر (APCVD): مناسب خطوط تولیدی با سرعت بالا و هزینه اقتصادی.
• CVD کم‌فشار (LPCVD): تخصص در تولید لایه‌هایی همگن و بسیار نازک برای نیمه‌هادی‌ها.
• CVD فعال‌شده با پلاسما (PECVD): ایده‌آل برای پوشش‌دهی روی مواد حساس به گرما و پلیمرها.
• CVD به کمک لیزر (LACVD): برای طراحی‌های میکرونی و پوشش‌های با الگوی خاص.
• CVD با پیش‌ماده فلز-آلی (MOCVD): برای کاربردهای خاص در صنایع نیمه‌هادی و اپتوالکترونیک.

چرا دستگاه CVD انتخاب مهندسان و محققان است؟

آنچه این دستگاه را از سایر تجهیزات پوشش‌دهی متمایز می‌کند:

• کنترل ضخامت بی‌نظیر: تنظیم لایه‌ها از چند نانومتر تا چندین میکرون، دقیقاً همان‌طور که فرآیند ایجاب می‌کند.
• پوشش‌دهی قطعات پیچیده: حتی قطعات سه‌بعدی با سوراخ‌ها و شیارهای ظریف، به آسانی با این دستگاه پوشش داده می‌شوند.
• کیفیت و خلوص لایه: به لطف کنترل دقیق، دستگاه لایه‌هایی با کمترین ناخالصی و خواص مکانیکی و شیمیایی عالی تولید می‌کند.
• سنتز مواد خاص و پیشرفته: ساخت نانومواد، گرافن، نانولوله کربنی و حتی الماس مصنوعی.
• قابلیت برنامه‌ریزی و کنترل اتوماتیک: با صفحه کنترل دیجیتال، حتی فرآیندهای پیچیده با دقت و تکرارپذیری بالا انجام می‌شوند.



کاربردهای متنوع دستگاه لایه نشانی به روش شیمیایی (CVD)

در صنایع مختلف، حضور این دستگاه غیرقابل چشم‌پوشی است:

• الکترونیک و نیمه‌هادی: تولید ترانزیستور، دیود، مدار مجتمع، نمایشگر OLED، لایه‌های سیلیکونی و اکسیدی.
• نانو تکنولوژی: ساخت نانولوله‌های کربنی، گرافن و نانوذرات خاص.
• هوافضا: پوشش‌دهی مقاوم به حرارت و خوردگی روی پره‌های توربین و قطعات موتورهای جت.
• پزشکی و زیست‌فناوری: پوشش‌های زیست‌سازگار برای ایمپلنت، ابزار جراحی و دارورسانی هدفمند.



• انرژی: تولید سلول خورشیدی لایه نازک، پیل سوختی، باتری‌های پیشرفته.
• خودرو و ابزارآلات: روکش مقاوم سایش روی قطعات موتور و ابزار برش.
• اپتیک و فوتونیک: تولید لنز، آینه، فیبر نوری و پنجره‌های اپتیکی با دقت مهندسی‌شده.

چالش‌ها و محدودیت‌های دستگاه CVD

• هزینه اولیه بالا: دستگاه و تجهیزات جانبی نیازمند سرمایه‌گذاری اولیه چشم‌گیر هستند.
• نیاز به دمای بالا: برخی فرآیندها دماهای بالای ۱۰۰۰ درجه سانتی‌گراد را می‌طلبند.
• پیچیدگی کنترل فرآیند: مدیریت دما، فشار، دبی گاز و توالی واکنش‌ها به دانش فنی و سیستم‌های پیشرفته نیاز دارد.
• ملاحظات زیست‌محیطی: مدیریت محصولات جانبی گازی و مواد اولیه مضر با فیلترهای صنعتی و مکش اختصاصی.

جدول مقایسه دستگاه CVD با سایر تجهیزات پوشش‌دهی

راهنمای خرید دستگاه لایه نشانی به روش شیمیایی (CVD)

خرید دستگاه CVD، آن‌قدر که در نگاه اول به نظر می‌رسد ساده نیست. تنوع مدل‌ها، تفاوت در ظرفیت، امکانات جانبی، پیچیدگی فرآیند و البته قیمت، باعث می‌شود انتخاب نهایی نیازمند بررسی دقیق و شناخت کافی از نیازهای خط تولید یا پروژه تحقیقاتی باشد. در این بخش به نکات کلیدی که باید پیش از خرید دستگاه CVD مد نظر داشته باشید، اشاره می‌کنیم:

• هدف و نوع کاربرد خود را دقیق مشخص کنید

آیا دستگاه را برای پوشش‌دهی قطعات پیچیده در صنعت الکترونیک می‌خواهید؟ یا به دنبال ساخت نانومواد و پوشش‌های ویژه برای پروژه تحقیقاتی هستید؟ هر کاربری، نیاز به مدل خاصی از دستگاه با امکانات مناسب دارد.

• ابعاد و ظرفیت دستگاه

دستگاه‌های CVD در ابعاد و ظرفیت‌های مختلفی ساخته می‌شوند؛ از مدل‌های آزمایشگاهی رومیزی تا سامانه‌های صنعتی با ظرفیت بالا. حجم محفظه واکنش، تعداد زیرلایه‌های قابل قرارگیری، و توان خروجی را مطابق با حجم تولید خود انتخاب کنید.

• نوع فرآیند و روش CVD

بسته به حساسیت مواد و نیاز به کنترل ضخامت یا دما، ممکن است به دستگاه‌های PECVD (فعال‌شده با پلاسما)، LPCVD (کم‌فشار)، APCVD (اتمسفر معمولی) یا MOCVD (فلز-آلی) نیاز داشته باشید. درباره نوع فرآیند و امکان تعویض یا ارتقا سیستم کنترل، قبل از خرید مطمئن شوید.

• سیستم‌های کنترلی و نرم‌افزار

یک دستگاه CVD مدرن، باید مجهز به صفحه کنترل دیجیتال، سنسورهای دما، فشار و دبی گاز، و نرم‌افزار مانیتورینگ باشد. قابلیت ثبت و آرشیو داده‌ها، برنامه‌ریزی چندمرحله‌ای و کنترل از راه دور، مزیت بزرگی برای اپراتورهاست.

• کیفیت و جنس قطعات داخلی

در دستگاه‌هایی که برای دماهای بالا و مواد خورنده استفاده می‌شوند، جنس آستر محفظه، لوله‌کشی، و اتصالات باید از مواد مقاوم به خوردگی و حرارت (مانند کوارتز، سرامیک یا فولاد ضدزنگ) باشد تا دوام دستگاه را تضمین کند.

• خدمات پس از فروش و پشتیبانی

نصب و راه‌اندازی حرفه‌ای، آموزش اپراتور، تأمین قطعات یدکی و سرویس‌های دوره‌ای از موارد حیاتی در خرید دستگاه‌های صنعتی است. برندهای معتبر معمولاً پشتیبانی بهتری دارند.

• مسائل ایمنی و زیست‌محیطی

بررسی کنید دستگاه مجهز به سیستم‌های ایمنی، هشداردهنده نشت گاز و فیلتراسیون محصولات جانبی باشد. استاندارد بودن سیستم‌های تهویه و ایمنی، هم برای سلامت اپراتور و هم محیط زیست اهمیت دارد.

• بودجه و هزینه‌های جانبی

علاوه بر قیمت خرید دستگاه، هزینه‌های جانبی مانند نصب، آموزش، مواد مصرفی، فیلترها، و سرویس‌های دوره‌ای را نیز در نظر بگیرید تا برآورد هزینه‌ای واقع‌بینانه داشته باشید.

خرید دستگاه رسوب شیمیایی از فاز بخار، یک سرمایه‌گذاری بزرگ و تخصصی است. پیشنهاد می‌شود قبل از تصمیم نهایی، با مشاوران فنی و کارشناسان فروش برندهای معتبر مشورت کنید، نیازهای فعلی و آینده خود را به‌دقت بررسی نمایید، و اگر امکان دارد، بازدید حضوری از خطوط تولید یا آزمایشگاه‌های مجهز به دستگاه CVD داشته باشید. انتخاب آگاهانه، ضامن موفقیت پروژه و بهینه‌سازی هزینه‌ها خواهد بود.

سؤالات متداول (FAQ) درباره دستگاه CVD

1. آیا دستگاه CVD فقط برای پوشش‌دهی فلزات مناسب است؟
   خیر، این دستگاه قابلیت رسوب‌گذاری انواع مواد، از جمله فلزات، سرامیک‌ها، نیمه‌هادی‌ها و حتی پلیمرهای خاص را دارد.
2. تفاوت دستگاه CVD با دستگاه‌های پوشش‌دهی فیزیکی (PVD) چیست؟
   CVD مبتنی بر واکنش شیمیایی گازها در محفظه و پوشش‌دهی سطوح پیچیده است، اما PVD مبتنی بر تبخیر یا کندوپاش فیزیکی ماده می‌باشد.
3. آیا دستگاه CVD می‌تواند لایه‌هایی یکنواخت و همگن روی سطوح پیچیده ایجاد کند؟
   بله، این دستگاه مخصوصاً برای همین هدف ساخته شده و حتی در پوشش‌دهی قطعات سه‌بعدی یا سطوح دارای شیار بسیار موفق عمل می‌کند.
4. آیا دستگاه CVD فقط در کارخانه‌های بزرگ کاربرد دارد؟
   خیر، مدل‌های مختلف دستگاه CVD در مقیاس آزمایشگاهی تا صنعتی طراحی شده و در بسیاری از پژوهشکده‌ها و مراکز تولید سفارشی نیز استفاده می‌شود.
5. دستگاه CVD چقدر امکان کنترل ضخامت را فراهم می‌کند؟
   امکان تنظیم ضخامت لایه‌ها از چند نانومتر تا چندین میکرون با دقت بسیار بالا در این دستگاه وجود دارد.
6. چطور اثرات زیست‌محیطی دستگاه CVD مدیریت می‌شود؟
   با فیلترها و سیستم‌های تخصصی تصفیه گاز و انتخاب صحیح پیش‌ماده‌ها، مدیریت کامل روی محصولات جانبی و مواد اولیه مضر امکان‌پذیر است.

Carlsson, Jan-Otto, and Peter M. Martin. “Chemical vapor deposition.” Handbook of Deposition Technologies for films and coatings. William Andrew Publishing, 2010. 314-363.

Zhang, Y. I., Luyao Zhang, and Chongwu Zhou. “Review of chemical vapor deposition of graphene and related applications.” Accounts of chemical research 46.10 (2013): 2329-2339.
