گیج خلأ پیرانی؛ استاندارد دنیای اندازه‌گیری فشار خلأ
هرکسی که با دنیای سیستم‌های خلأ سر و کار داشته باشد، نام گیج پیرانی حتماً به گوشش خورده است. اگر حتی یک‌بار وارد آزمایشگاه فیزیک پیشرفته، خط تولید تراشه یا اتاق خلأ صنعتی شده باشید، احتمالاً یک گیج کوچک با سیم باریک داخلی روی یکی از خطوط می‌بینید؛ همان دستگاه ساده‌ای که بدون سر و صدا، همیشه و بی‌وقفه، مراقب سطح فشار است. چرا گیج پیرانی این‌قدر بین اهالی صنعت و پژوهش محبوب شده؟ برای این‌که ترکیبی از دقت، دوام، قیمت منطقی و نصب راحت را ارائه می‌دهد و کافی است یک‌بار به خوبی کالیبره‌اش کنید تا خیالتان از کنترل فشار راحت باشد.
داستان فناوری پشت یک سیم باریک
شاید در نگاه اول، باورتان نشود که کل این فناوری به یک سیم نازک گره خورده! داستان از جایی شروع می‌شود که پژوهشگران نیاز داشتند میزان فشار را در محفظه‌هایی اندازه بگیرند که امکان نصب گیج مکانیکی در آن‌ها نبود یا کارایی لازم را نداشتند. گیج پیرانی با تکیه بر همین سیم تنگستن یا پلاتین و با ایده ساده «تغییر هدایت حرارتی» به بازار آمد.
ایده این بود: هر گاز، گرما را با سرعت متفاوتی منتقل می‌کند. وقتی فشار پایین بیاید، مولکول‌های کمتری در اطراف سیم وجود دارند و انتقال گرما ضعیف‌تر می‌شود. سیم داغ‌تر می‌ماند، مقاومتش بالا می‌رود، و این تغییرات را مدار اندازه‌گیری متوجه می‌شود و به عدد فشار تبدیل می‌کند. نکته جالب این است که این فناوری، بی‌نیاز از هر قطعه متحرک یا پیچیدگی مکانیکی است؛ کمتر وسیله‌ای را می‌توانید پیدا کنید که چنین ساده و بی‌دردسر کار کند.
گیج پیرانی از نزدیک: اجزا و کارکرد
اجازه بدهید یک‌بار ساختار گیج را باز کنیم:
- سیم حرارتی (فیلامنت): سیمی ظریف، عموماً از تنگستن یا پلاتین ساخته می‌شود که قلب تشخیص دستگاه است. یک سرش به مدار الکتریکی وصل می‌شود و جریان، آن را گرم می‌کند.
- محفظه خلأ: جایی که سیم داخل آن قرار می‌گیرد و و فشار گاز در آن اندازه‌گیری می‌شود.
- مدار اندازه‌گیری: اینجا همان‌جایی است که تغییر مقاومت سیم را ثبت و تبدیل به سیگنال قابل‌خواندن می‌کند.
- نمایشگر یا رابط داده: فشار را به صورت عددی یا دیجیتال نشان می‌دهد.
برتری این سیستم در سادگی و عدم نیاز به قطعه متحرک است. کافی است محفظه تمیز باشد و سیم نسوزد، تا مدت‌ها نیازی به سرویس پیدا نمی‌کند.
چرا گیج پیرانی هنوز محبوب است؟
گاهی در صنعت به دستگاه‌هایی می‌رسید که هرچند تکنولوژی‌های جدیدتری وارد بازار می‌شوند، اما هنوز یکه‌تاز میدان هستند. گیج پیرانی یکی از آن‌هاست. مهم‌ترین دلایلش را اینجا آورده‌ام:
- دقت مناسب در فشارهای متوسط تا پایین: در این بازه، کمتر سنسوری می‌تواند چنین دقتی ارائه دهد.
- پاسخ سریع: تغییر فشار تقریباً هم‌زمان روی نمایشگر ظاهر می‌شود.
- قیمت و هزینه نگهداری پایین: برخلاف گیج‌های یونیزاسیون یا Penning که تعمیرشان هزینه‌بر است.
- عمر بالا: تا وقتی سیم دچار شوک یا آلودگی نشود، نیاز به تعویض ندارد.
- سادگی و سهولت نصب: حتی برای غیرمتخصص‌ها هم قابل راه‌اندازی است.
- مناسب برای سیستم‌های خلأ پیوسته: در فرآیندهایی که فشار باید دائماً رصد شود (مانند لایه‌نشانی یا پخت تراشه)، پیرانی عالی جواب می‌دهد.
محدوده و محدودیت‌ها؛ هر ابزاری، کار خودش
البته گیج پیرانی همه‌کاره نیست. این سنسور عمدتاً در بازه فشار ۱۰ تا (۳-) ۱۰ تور کار می‌کند. در فشارهای خیلی پایین (Ultra High Vacuum)، دیگر دقت کافی ندارد و باید سراغ گیج‌های یونیزاسیون یا Penning بروید. از آن طرف، در فشارهای نزدیک به جو هم عملکردش بهینه نیست.
نکته مهم دیگر: نوع گاز مهم است! هدایت حرارتی هلیوم با نیتروژن یا هوا فرق دارد؛ اگر سیستم‌تان قرار است روی یک نوع گاز خاص کار کند، حتماً گیج را روی همان گاز کالیبره کنید تا خطا نداشته باشید.
همچنین، اگر محفظه یا سیم به هر دلیلی آلوده شود، یا گازهای خورنده وارد سیستم شوند، دقت اندازه‌گیری به شدت افت می‌کند و حتی سیم ممکن است بسوزد یا پوشیده شود.
تنوع مدل‌ها؛ آنالوگ یا دیجیتال؟
در دنیای امروز، پیرانی‌ها هم مثل هر تجهیز صنعتی دیگری، هم مدل آنالوگ دارند و هم دیجیتال:
- مدل آنالوگ: ساده‌تر، ارزان‌تر، معمولاً فقط یک نمایشگر عقربه‌ای دارند. برای فرآیندهای پایدار که نیاز به خواندن پیوسته و بدون دیتالاگر دارید، مناسب‌اند.

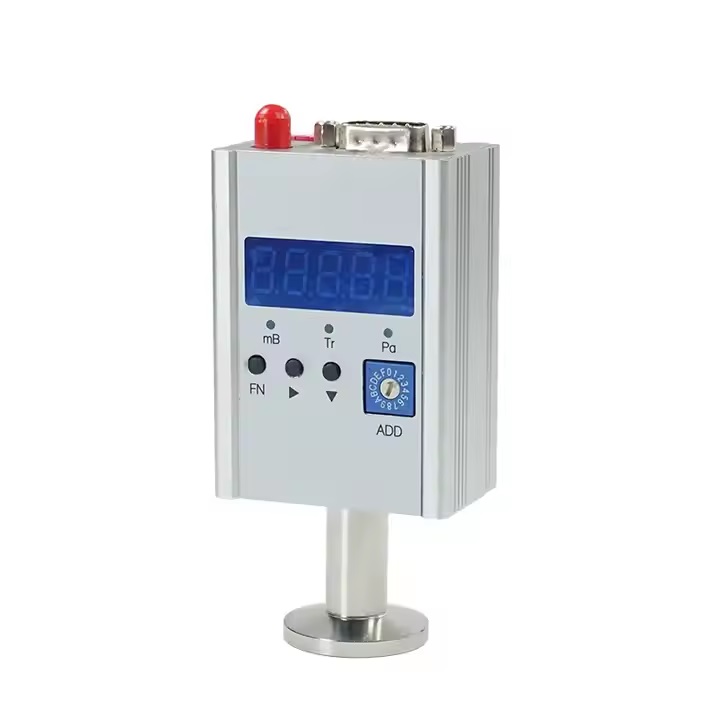

- مدل دیجیتال: خوانش عددی، امکان اتصال به سیستم‌های اتوماسیون و انتقال داده، قابلیت ثبت نمودار و حتی هشداردهنده. برای پروژه‌های پیشرفته یا زمانی که اطلاعات باید ثبت و کنترل شوند، پیشنهاد می‌شود.
کاربردهای واقعی در صنعت و پژوهش
اگر بخواهید بدانید گیج پیرانی کجاها کاربرد دارد، باید نیم‌نگاهی به زنجیره صنایع مدرن بیندازید. چند مثال کاربردی:
- صنایع نیمه‌هادی و میکروالکترونیک: لایه‌نشانی، اچینگ، تولید تراشه، دستگاه‌های ساخت صفحه‌نمایش
- آزمایشگاه‌های تحقیقاتی: تست کوره‌های خلأ، تجهیزات طیف‌سنجی، شبیه‌سازی شرایط سیاره‌ای
- صنایع پزشکی: دستگاه MRI، خشک‌کن تحت خلأ، ساخت داروهای حساس به هوا
- صنایع غذایی: بسته‌بندی تحت خلأ و کنترل فرآیند تولید غذاهای خاص
- پیل‌های سوختی، سلول خورشیدی و صنعت انرژی نو: همه جا که کنترل دقیق خلأ مهم است
- صنعت اپتیک و پوشش‌دهی نازک: تولید شیشه‌های اپتیکی، لنز و لایه‌های مقاوم
نکات کلیدی برای خرید و انتخاب گیج پیرانی
اگر درگیر انتخاب یا خرید این ابزار هستید، چند نکته تجربی همیشه به کارتان می‌آید:
- محدوده فشار: به هیچ وجه گیجی که بازه‌اش با نیاز شما همخوانی ندارد، نخرید. برای UHV باید سراغ گزینه‌های تخصصی بروید.
- نوع گاز فرآیندی: مطمئن شوید گیج برای گاز شما قابل کالیبره باشد. هر گاز منحنی مخصوص خود را دارد!
- کیفیت ساخت و برند: به سراغ برندهای معتبر بروید تا دقت و عمر بیشتر بگیرید.
- امکانات جانبی: بعضی مدل‌ها پورت دیتالاگر، آلارم هشداردهنده یا خروجی دیجیتال دارند.
- نگهداری و سرویس: از فروشنده بپرسید قطعات یدکی و سرویس در دسترس هست یا نه.
تجربه نصب و نگهداری؛ ریزه‌کاری‌های کاربردی
برای این که از عمر و دقت گیج پیرانی خود نهایت بهره را ببرید:
- نصب در نقطه مناسب: تا جای ممکن، گیج را نزدیک محفظه اصلی نصب کنید تا نتایج واقعی ثبت شود.
- تمیزکاری: اگر گازهای آلوده وارد سیستم شوند یا ذرات روی سیم بنشیند، دقت به شدت افت می‌کند. فیلتر یا تله می‌تواند کمک کند.
- کالیبراسیون منظم: اگر فرآیند حساس است، هر چند ماه یک بار گیج را کالیبره کنید.
- حفظ ولتاژ و جریان پایدار: نوسان برق ممکن است عمر سیم را کم کند یا دقت را پایین بیاورد.
چند سؤال پرتکرار (FAQ) درباره گیج پیرانی
آیا می‌توان هر گازی را با گیج پیرانی اندازه‌گیری کرد؟
نه؛ باید مطمئن شوید گیج روی گاز فرآیندی شما کالیبره شده است.
برای چه فشارهایی نباید از گیج پیرانی استفاده کرد؟
در خلأهای بسیار بالا (UHV) یا نزدیک فشار جو، دقت کافی نیست؛ گیج‌های دیگر انتخاب بهتری هستند.
هر چند وقت یک‌بار باید گیج پیرانی سرویس شود؟
در کاربری صنعتی، پیشنهاد می‌شود هر شش ماه یک‌بار کالیبراسیون و تمیزکاری انجام شود.
چه زمانی نیاز به تعویض فیلامنت است؟
هر زمان دقت کاهش یابد، سیگنال غیرعادی ثبت شود، یا فیلامنت دچار تغییر رنگ و سوختگی شود.
جمع‌بندی؛ انتخابی مطمئن برای مهندسان و پژوهشگران
اگر دنبال یک ابزار قابل اطمینان برای اندازه‌گیری فشار در بازه خلأ پایین تا متوسط هستید، گیج پیرانی با سادگی، سرعت و دقتش شما را ناامید نمی‌کند. فقط کافی است حواستان به گاز، تمیزکاری و کالیبراسیون باشد تا سال‌ها بدون دغدغه، فشار سیستم خود را رصد کنید. این انتخاب، نه فقط مقرون‌به‌صرفه، بلکه با خدمات پس از فروش و قطعات قابل تأمین، خیال شما را از بابت نگهداری هم راحت می‌کند.
اگر برای انتخاب یا خرید به راهنمایی بیشتری نیاز دارید، همین حالا با بخش فنی یا فروش ما تماس بگیرید. تجربه تیم ما، پشتوانه شماست.
