توضیحات

شاید در نگاه اول، یک قطعه ساده شیشه‌ای به نام «پنجره اپتیکی» چندان توجه‌تان را جلب نکند. اما کافی است با دنیای اپتیک و تجهیزات تصویربرداری، سنسورها یا سیستم‌های لیزری سروکار داشته باشید تا متوجه شوید جزئیات کوچک چقدر مهم است. پنجره‌های اپتیکی سولفید روی (ZnS) دقیقاً از همین جنس‌اند؛ قطعه‌ای که اگر انتخابش درست نباشد، به راحتی می‌تواند کیفیت و عملکرد کل سیستم را زیر سوال ببرد.



معرفی پنجره اپتیکی سولفید روی (ZnS)

پنجره‌های اپتیکی ساخته‌شده از سولفید روی (Zinc Sulfide یا ZnS) جزو قطعات کلیدی در بسیاری از سیستم‌های نوری مدرن محسوب می‌شوند. این ماده نیمه‌رسانا، با قابلیت انتقال نور در بازه‌ای وسیع از طیف مرئی تا مادون قرمز، کاربرد گسترده‌ای در حوزه‌های نظامی، هوافضا، پزشکی و تجهیزات علمی مانند مانند دیودهای گسیل کننده‌ی نور UV، دیودهای گسیل کننده‌ی نور آبی، نمایشگرهای صفحه تخت، وسایل الکترولومینسنت، پوشش‌های ضد بازتاب در فناوری‌های سلول خورشیدی، حسگرها، سلول‌های فتوولتایی، فیلترها و … دارد. اگر به‌دنبال ماده‌ای با ضریب شکست بالا، استحکام مکانیکی خوب و پایداری نوری در دماهای بالا هستید، ZnS انتخابی مطمئن خواهد بود.

ساختار کریستالی و ویژگی‌های ZnS

سولفید روی ZnS از اولین نیم‌رساناهایی است که کشف شد و گاف انرژی آن ۳/۶ الکترون ولت می‌باشد. به‌صورت طبیعی در دو ساختار کریستالی یافت می‌شود:

• زینک بلند (Cubic): ساختار مکعبی، پایدار تا ۱۰۲۳ درجه سانتی‌گراد، از نظر اپتیکی همسانگرد هستند و ضریب شکست آن‌ مستقل از جهت است.
• ورتزیت (Hexagonal): ساختار هگزاگونال، پایدار در دماهای بالاتر (در دمای بالای ℃۱۰۲۳) ولی از نظر اپتیکی ناهمسانگرد است.
  مواد هگزاگونال دارای ضریب شکست متفاوت در جهات مختلف هستند؛ هنگامی که نور از مرزهای بین دانه‌ای ZnS هگزاگونال با جهت‌گیری تصادفی عبور می‌کند، نور در هر مرزی شکسته می‌شود و از جهت فرودی خود پراکنده می‌شود.

هر دو فاز (ساختار) چگالی یکسان ۴/۰۹g/cm³ دارند. طیف نوری گسترده از ۰/۴μm تا حدود ۱۴μm در گستره‌ی طیف مرئی و مادون قرمز باعث شده که یک ماده مطلوب برای عبور نور باشد.

در کاربردهای اپتیکی، فرم مکعبی به‌دلیل همسانگردی نوری و ضریب شکست یکنواخت در تمام جهات ترجیح داده می‌شود.



ویژگی‌هایی که ZnS را متمایز می‌کند

شفافیت نوری در گستره وسیع

وقتی صحبت از انتقال نور در سیستم‌های دقیق می‌شود، هر جزء باید بدون کاهش محسوس انرژی عمل کند. پنجره ZnS دقیقاً همین کار را می‌کند و از حدود ۰.۴ تا ۱۴ میکرومتر، شفافیت بالا دارد. این یعنی هم برای لیزرها و هم برای سیستم‌های مادون قرمز بهترین عملکرد را خواهید داشت.

1. دوام و مقاومت قابل قبول

حتی اگر محیط کارتان کمی خشن باشد یا دستگاهتان همیشه در حال تغییر دما باشد، ZnS پایداری خوبی از خودش نشان می‌دهد. مقاومت نسبتاً خوب در برابر ضربه و پایداری در برابر محیط‌های نیمه‌اسیدی و بازی باعث شده خیلی‌ها برای محیط‌های صنعتی سراغ همین پنجره بروند.

ابعاد و پوشش‌های متنوع

یکی از خوبی‌های ZnS این است که تقریباً همیشه می‌توانید سفارش خودتان را با ضخامت و قطر دلخواه داشته باشید. حتی پوشش‌های ضدبازتاب هم برای این پنجره‌ها قابل انتخاب است تا بازده اپتیکی بالاتری به دست بیاورید.

راحتی نصب و هماهنگی با بیشتر سیستم‌ها

اگر تجربه کار با بعضی قطعات اپتیکی را داشته باشید، می‌دانید نصب سخت یا حساسیت زیاد می‌تواند دردسرساز شود. خوشبختانه ZnS به شکلی تولید می‌شود که نصب آن پیچیدگی خاصی ندارد، به شرط آنکه با دقت و رعایت نکات فنی کار کنید.



جدول مشخصات فنی ZnS

ویژگی	مقدار یا توضیح
بازه عبور طیفی	۰/۴ تا ۱۴ میکرومتر (مرئی تا IR دور)
ضریب شکست	حدود ۲/۲ تا ۲/۴
ساختار کریستالی	مکعبی یا هگزاگونال
چگالی	۴/۰۹ گرم بر سانتی‌متر مکعب
گاف انرژی	۳/۶ الکترون‌ ولت
مقاومت حرارتی	پایدار تا ۱۰۲۳ درجه سانتی‌گراد
مقاومت به رطوبت	نیازمند پوشش محافظ در محیط‌های مرطوب

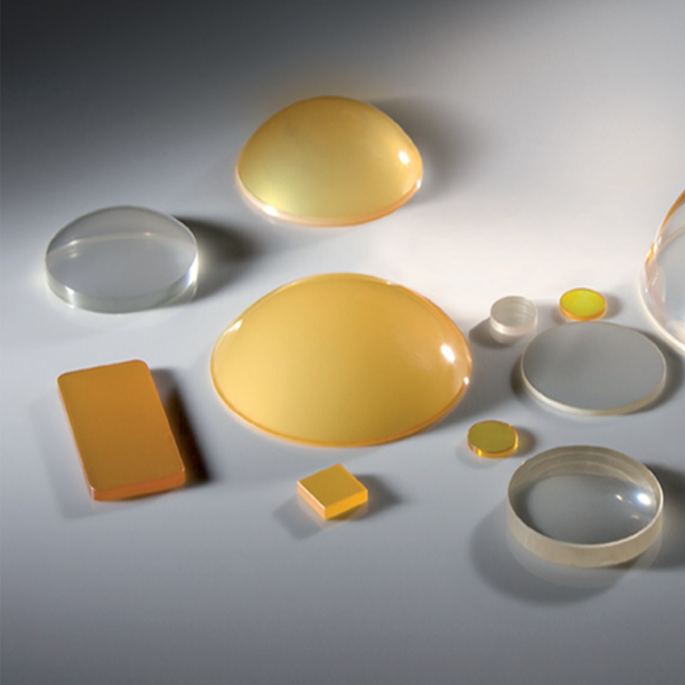

اشکال قابل تولید	پنجره مسطح، گنبدی، محدب، مقعر
فرآیند تولید رایج	CVD

مزایای استفاده از ZnS در پنجره اپتیکی

• عبور طیف وسیع: انتقال نور از ۰.۴ تا ۱۴ میکرومتر با حداقل اتلاف
• وزن سبک: بسیار مناسب برای تجهیزات قابل حمل و هوابرد
• پایداری نوری: اعوجاج نوری کم در طول عملکرد مداوم
• مقاومت در برابر خراش: بالا در صورت استفاده از پوشش ضد خش
• قابلیت سفارشی‌سازی بالا: امکان تولید در اشکال هندسی خاص





چه زمانی ZnS بهترین انتخاب است؟

پنجره اپتیکی سولفید روی، مخصوصاً برای کسانی که با سیستم‌های مادون قرمز، دوربین‌های حرارتی یا لیزر کار می‌کنند، یک انتخاب منطقی و مطمئن است. اگر دنبال ترکیب دوام، کیفیت نوری و امکان سفارش اختصاصی هستید، این پنجره کارتان را راه می‌اندازد.موارد مهم کاربرد آن عبارتند از:

نظامی و امنیتی

• • پنجره دوربین‌های حرارتی: برای شناسایی هدف‌ها در شرایط کم‌نور یا تاریکی.
  • سیستم‌های ردیابی مادون قرمز: در موشک‌ها و هدایت تسلیحات.
  • اپتیک ضد لیزر در خودروها و موشک‌ها: به‌ عنوان پنجره‌های محافظ در سیستم‌های ضد لیزر.

صنایع پزشکی

• • دستگاه‌های تصویربرداری مادون قرمز غیرتهاجمی: برای تشخیص بیماری‌ها و بررسی بافت‌های بدن.
  • لیزرهای پزشکی پوست، چشم و دندان.

هوافضا

• • محافظ نوری در ماهواره‌ها و فضاپیماها: برای محافظت از تجهیزات اپتیکی در فضا.
  • سیستم‌های ناوبری: سنسورهای IR در هواپیماهای بدون سرنشین



صنعت نفت و گاز

• • دوربین‌های حرارتی: برای تشخیص نشتی در خطوط انتقال
  • سیستم‌های کنترل دما: نظارت حرارتی در تأسیسات پالایشگاهی

صنایع الکترونیک و اپتیک

• • لیزرها: به‌ عنوان پنجره‌های خروجی در لیزرهای قدرتمند.
  • سیستم‌های اپتیکی: در میکروسکوپ‌ها و تلسکوپ‌ها.

کاربردهای تحقیقاتی

• • تجهیزات طیف‌سنجی مادون قرمز: برای تجزیه و تحلیل مواد در محدوده مادون قرمز.
  • تحقیقات فضایی: در تجهیزات اپتیکی مورد استفاده در مأموریت‌های فضایی.
  • سیستم‌های خلأ نوری در آزمایشگاه‌های فیزیک

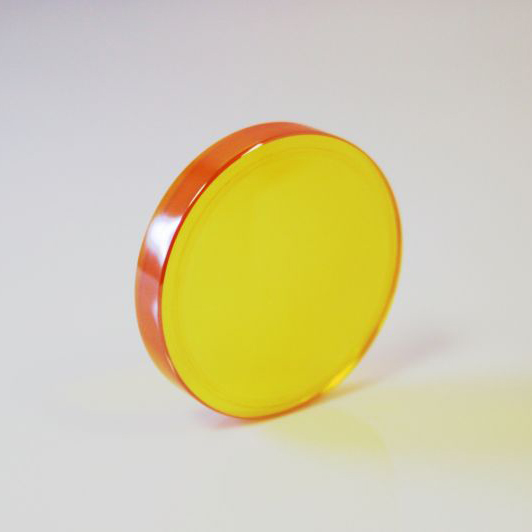

نمونه‌ی مسطح سولفید روی



چالش‌ها و معایب استفاده از ZnS

با وجود تمام مزایای فنی، پنجره‌های ZnS بی‌نقص نیستند. برخی محدودیت‌ها و چالش‌های رایج عبارتند از:

• حساسیت به رطوبت: در محیط‌های مرطوب و دارای بخار، امکان افت عملکرد یا آسیب‌دیدگی وجود دارد.
• قیمت بالا: هزینه ساخت به‌ویژه با فرآیند CVD بالا می‌باشد.
• شکنندگی: همانند دیگر مواد سرامیکی، ZnS در برابر ضربه مستقیم آسیب‌پذیر است.
• محدودیت در ضخامت کم: ساخت ورق‌های بسیار نازک با حفظ شفافیت و مقاومت دشوار است.

نکات کلیدی قبل از خرید

• بازه طول موج دستگاه‌تان را بررسی کنید. ZnS برای بیشتر کاربردها مناسب است، اما بهتر است مطمئن شوید با سیستم شما هم‌خوانی دارد.
• ضخامت و قطر را دقیق انتخاب کنید. حتی اختلاف یک میلی‌متر می‌تواند نتیجه کار را تغییر دهد.
• پوشش ضدبازتاب (AR Coating) اگر حساسیت سیستم‌تان بالا است، حتماً در مورد این پوشش‌ها با فروشنده مشورت کنید.
• به شرایط محیطی و شیمیایی محل کار دقت کنید. ZnS در برابر اسیدها و بازهای ملایم مقاوم است اما با مواد خورنده قوی سازگاری ندارد.

راهکارهای بهینه‌سازی عملکرد ZnS

برای بهره‌وری بیشتر از این پنجره‌ها در کاربردهای حساس، رعایت چند نکته الزامی است:

• استفاده از پوشش‌های ضدبازتاب (AR) برای کاهش بازتاب و افزایش عبور نور
• انتخاب نسخه چندطیفی (Multispectral Grade) برای عبور همزمان UV و IR
• نصب در محفظه‌ای با تهویه خشک یا نیتروژن برای جلوگیری از جذب رطوبت
• به‌کارگیری قاب‌های فلزی با آب‌بندی کامل در محیط‌های پر چالش
• استفاده از پاک‌کننده‌های اپتیکی مخصوص در زمان نگهداری

مقایسه ZnS با سایر مواد اپتیکی

ویژگی	ZnS	ژرمانیوم (Ge)	فلورید کلسیم (CaF₂)
بازه عبور طیفی (μm)	۱۴ – ۰/۴	۱۴ – ۲	۹ – ۰/۱۳
ضریب شکست	~ ۲/۴ – ۲/۲	~ ۴/۰	~ ۱/۴
وزن	سبک‌تر	سنگین‌تر	بسیار سبک
مقاومت مکانیکی	بالا	متوسط	بالا
حساسیت به رطوبت	دارد	ندارد	نسبتاً مقاوم
کاربرد IR	عالی	عالی	خوب

همان‌طور که می‌بینید، ZnS تعادل خوبی بین شفافیت نوری، استحکام و وزن ارائه می‌دهد.



سوالات متداول (FAQ)

• ساختار کریستالی ZnS (مکعبی یا هگزاگونال) در عملکرد نهایی چقدر تاثیر دارد؟
  کاملاً! ساختار مکعبی (زینک بلند) معمولاً برای سیستم‌های اپتیکی حساس‌تر، به‌خاطر یکنواختی نوری، ترجیح داده می‌شود. اما اگر پروژه شما دماهای بالاتری را تجربه می‌کند یا ناهمسانگردی نوری برای‌تان اهمیت ندارد، نمونه هگزاگونال هم گزینه مناسبی است. همیشه قبل از خرید با فروشنده یا پشتیبانی درباره ساختار مورد نیاز مشورت کنید.
• تفاوت ZnS با ژرمانیوم یا فلورید کلسیم در چیست و چه زمانی باید ZnS را انتخاب کنم؟
  ZnS از نظر سبکی، بازه عبور طیفی و مقاومت مکانیکی نسبت به ژرمانیوم برتری دارد و در کاربردهایی که وزن کم و عبور طیفی وسیع اهمیت دارد، انتخاب بهتری است. اگر دستگاه شما حساس به رطوبت است، ژرمانیوم یا CaF2 مقاومت بالاتری دارند، اما برای اغلب پروژه‌های صنعتی و قابل حمل، ZnS تعادل بهتری ارائه می‌دهد.
• میشه قبل از ثبت سفارش یک نمونه یا مشاوره حضوری بگیرم؟
  بله! اگر پروژه حساس یا سفارش عمده دارید، قبل از خرید نهایی می‌تونید درخواست نمونه کنید یا حتی جلسه مشاوره آنلاین داشته باشید. مطمئن باشید هیچ سوالی بی‌پاسخ نمی‌مونه.



• شما واقعاً بعد از خرید هم پاسخگو می‌مونید؟
  خیلی از مشتری‌های قدیمی ما فقط به‌خاطر همین موضوع دوباره به ما سفارش دادن. هر زمان سوال یا مشکلی پیش اومد، کافیست یک پیام بفرستید—از راهنمایی فنی تا تأمین قطعات، واقعاً کنارتون هستیم.

چرا از ما خرید کنید؟ پشتیبانی واقعی و خدمات کامل پس از فروش

• ما اینجا فقط محصول نمی‌فروشیم؛ بلکه خودمان را در جای شما می‌گذاریم و دقیقاً به نیازها و دغدغه‌های شما توجه می‌کنیم.
  وقتی از ما پنجره اپتیکی ZnS می‌خرید، مطمئن باشید که تیمی متخصص و دلسوز پشت سفارش شماست. هر سوال یا مشکلی داشتید، می‌توانید با یک تماس ساده، راهنمایی تخصصی بگیرید—چه قبل از خرید، چه زمان ثبت سفارش و چه بعد از دریافت محصول.
• ضمانت اصالت و سلامت کالا: هر محصولی که از فروشگاه ما تهیه می‌کنید، با تضمین کیفیت و سلامت فیزیکی ارسال می‌شود. اگر محصول دریافتی مشکلی داشت یا با سفارش‌تان تطابق نداشت، کافیست به ما اطلاع بدهید؛ همکاران ما سریعاً پیگیر حل مشکل خواهند بود.
• پشتیبانی در پروژه‌های سفارشی: اگر نیاز به ابعاد یا پوشش خاص دارید یا پروژه‌تان حساس است، پیش از ثبت سفارش با تیم مشاوره ما صحبت کنید تا بهترین گزینه را برای شرایط خاص شما پیشنهاد دهند.
• پیگیری رضایت شما: ما بعد از خرید هم ارتباط‌مان را قطع نمی‌کنیم. همیشه آماده‌ایم بازخورد و تجربه شما را بشنویم و در صورت هرگونه سوال یا ابهام، شما را راهنمایی کنیم.

چند کلمه آخر از زبان ما به عنوان همکار و مشاور

سفارش پنجره اپتیکی ZnS اگر آگاهانه و با مشاوره درست انجام شود، سال‌ها خیال شما را بابت کیفیت و دوام راحت خواهد کرد. اگر هنوز بین انتخاب مدل‌ها، ابعاد یا نوع پوشش مردد هستید، کافی است با ما در تماس باشید؛ قول می‌دهیم همه دغدغه‌های فنی و اجرایی شما را تا انتخاب نهایی، قدم به قدم و بی‌دردسر رفع کنیم.

با یک خرید مطمئن و پشتیبانی واقعی، تجربه کار حرفه‌ای و بی‌دغدغه با پنجره سولفید روی را تجربه کنید.
اگر سؤال یا درخواستی دارید همین حالا از طریق تماس تلفنی، پیام یا چت آنلاین مطرح کنید—ما اینجاییم که پاسخگوی شما باشیم.





منابع

Harris, Daniel C. “Development of hot-pressed and chemical-vapor-deposited zinc sulfide and zinc selenide in the United States for optical windows.” Window and Dome Technologies and Materials X. Vol. 6545. SPIE, 2007.

Fujii, Akihito, et al. “Diamond-ZnS composite infrared window.” Window and Dome Technologies and Materials VII. Vol. 4375. SPIE, 2001.

Harris, Daniel C., et al. “Thermal, structural, and optical properties of Cleartran® multispectral zinc sulfide.” Optical Engineering 47.11 (2008): 114001-114001.

Lin, Zhao-Qing, et al. “Preparation and protection of ZnS surface sub-wavelength structure for infrared window.” Applied Surface Science 470 (2019): 395-404.
