توضیحات

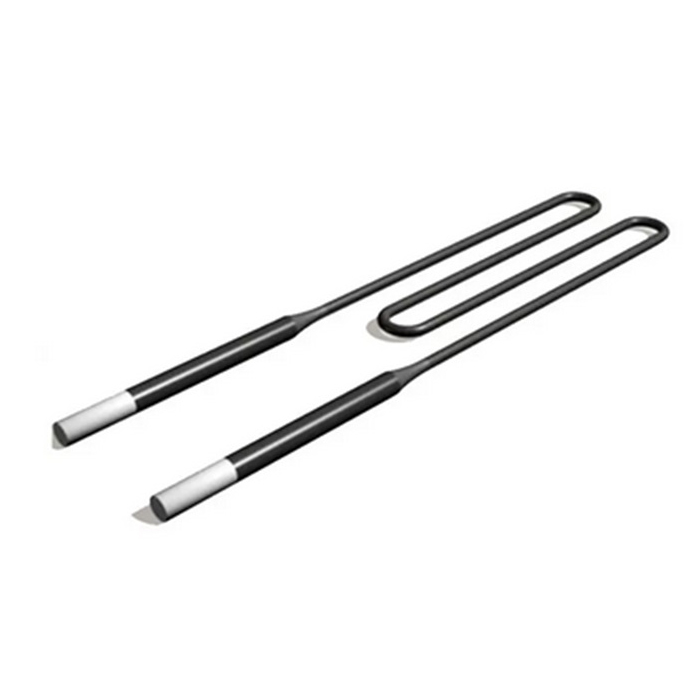

این مدل از المنت دما‌بالا برای کار در اتمسفر اکسیدکننده با دمای پیشنهادی حدود ۱۶۵۰–۱۷۵۰ درجه سانتی گراد طراحی می‌شود و در قطر و طول به‌صورت سفارشی ارائه می‌گردد. توان و ولتاژ با توجه به تعداد المنت‌ها و چیدمان سری/موازی تعیین می‌شود. در بهره‌برداری، سطح المنت لایه‌ای از سیلیس پایدار تشکیل می‌دهد که نقش محافظ دارد و برای بازسازی آن حضور اکسیژن لازم است. ضریب دمایی مقاومت مثبت است، بنابراین در دمای سرد مقاومت کمتر بوده و جریان هجومی رخ می‌دهد؛ لذا استفاده از کنترلر PID به‌همراه SSR/SCR و راه‌اندازی نرم با پروفایل دمایی مناسب پیشنهاد می‌شود. کاربردهای اصلی شامل کوره‌های آزمایشگاهی و صنعتی دما‌بالا، عملیات حرارتی ویژه و فرآیندهای مواد پیشرفته است و از محیط‌های دارای سولفور، کلر یا کربوریزهٔ شدید باید پرهیز شوند.
کاربردهای المنت مولیبدن دی سیلیساید و مزایای آن
در بسیاری از خطوط تولیدی که به دماهای بسیار بالا نیاز دارند، المنت مولیبدن دی سیلیساید ۱۷۵۰ درجه به‌خاطر پایداری اکسیدی سطح و یکنواختی گرمایش انتخاب می‌شود. در کوره‌های پخت سرامیک‌های ویژه، آلیاژهای سخت، لعاب‌های دما‌بالا و زینترینگ پودرها، امکان دسترسی به پروفایل دمایی دقیق اهمیت زیادی دارد و این المنت با پاسخ حرارتی سریع و قابلیت کنترل‌پذیری مناسب، شرایط لازم را فراهم می‌کند. در آزمایشگاه‌های دانشگاهی و مراکز تحقیق و توسعه، چابکی در تغییر برنامه‌های گرمایش و اطمینان از تکرارپذیری آزمایش‌ها ارزشمند است. با پیاده‌سازی کنترل PID و پروفایل‌های مرحله‌ای، رسیدن به دما، مکث و سردسازی مدیریت می‌شود و کیفیت نتایج ارتقا می‌یابد. نکته مهم آن است که دمای مفید نمونه در کوره همواره کمتر از دمای سطح المنت است و طراحی باید با این واقعیت انجام شود تا توان تلفاتی و راندمان کلی به تعادل برسد.
در کنار مزایا، تحلیل جایگزین‌ها نشان می‌دهد چرا این گزینه در برخی سناریوها برتر است. در مقایسه با المنت کاربید سیلیکون، پایداری در بازهٔ ۱۶۵۰–۱۷۵۰ °C در اتمسفر اکسیدکننده معمولاً مطلوب‌تر گزارش می‌شود، هرچند طراحی جزئیات مانند چگالی توان خطی، چیدمان در دیواره و نحوهٔ عبور اتصالات تعیین‌کننده است. در برابر المنت‌های گرافیتی، مزیت اصلی حذف نیاز به محیط‌های بی‌اکسیژن برای جلوگیری از اکسیداسیون شدید در همان بازهٔ دمایی است. برای نمونه، در لعاب‌های ویژه با اکسیژن کنترل‌شده، امکان حفظ لایهٔ محافظ سیلیس روی المنت مزیت محسوب می‌شود. نکتهٔ پایانی این بخش آن است که محیط‌های آلوده به سولفور یا کلر می‌توانند به لایهٔ محافظ آسیب بزنند و باید با فیلتراسیون، تهویه و انتخاب مواد نسوز سازگار مدیریت شوند.
نمونه کاربرد رایج در آزمایشگاه و تولید
در یک کارگاه تحقیقاتی که زینترینگ پودرهای سرامیکی در ۱۶۸۰ درجه سانتی گراد انجام می‌شود، استفاده از المنت مولیبدن دی سیلیساید ۱۷۵۰ درجه با فرم U در دیواره باعث یکنواختی میدان حرارتی شده و اختلاف دمای مرکز و حاشیهٔ بوته کاهش می‌یابد.
مقایسه فنی با گزینه‌های جایگزین
در بازهٔ ۱۶۵۰–۱۷۵۰درجه سانتی گراد، زمانی که اتمسفر اکسیدکننده در دسترس است، این المنت غالباً نسبت به SiC طول عمر بیشتری ارائه می‌کند، اما در دماهای پایین‌تر و بودجهٔ محدود، SiC می‌تواند اقتصادی‌تر باشد. در پروژه‌هایی که خلا عمیق یا اتمسفر کاهندهٔ پایدار الزامی است، المنت‌های گرافیتی یا فلزی ویژه ارجح‌اند، زیرا لایهٔ محافظ سیلیس در نبود اکسیژن بازسازی نمی‌شود.
مشخصات فنی و عملکرد المنت مولیبدن دی سیلیساید
وقتی از «المنت مولیبدن دی سیلیساید ۱۷۵۰ درجه» سخن می‌گوییم، منظور طراحی‌ای است که دمای سطح المنت در شرایط اکسیدکننده به این حدود برسد تا دمای مفید محفظه در فاصلهٔ مناسب کمتر از آن تثبیت شود. اختلاف دمای سطح المنت و حجم مفید کوره تابع توان ویژه، انعکاس داخلی، عایق‌کاری و چیدمان است. معمولاً با افزایش توان خطی بیش از حد، نقاط داغ در سطح نسوز ایجاد می‌شود و عمر کاهش می‌یابد. مقاومت ویژهٔ ماده با دما افزایش نشان می‌دهد، بنابراین در سرد بودن المنت، مقاومت کمتر و جریان اولیه بیشتر است. این موضوع نیاز به محدودسازی جریان در لحظهٔ راه‌اندازی را برجسته می‌کند. با تعریف پروفایل دمایی مناسب، از شوک حرارتی به المنت جلوگیری می‌شود و هزینهٔ نگهداری پایین می‌آید.
اتمسفر نقش مستقیم در دوام دارد. در اتمسفر اکسیدکننده، تشکیل لایهٔ سیلیس روی سطح المنت مانند یک سپر رفتار می‌کند و با آسیب دیدن، در حضور اکسیژن بازسازی می‌شود. به همین دلیل، محیط‌های کاهنده یا خلا که فشار جزئی اکسیژن در آن‌ها پایین است، حدود مجاز دمایی پایین‌تری دارند و باید با ارزیابی موردی و محدودیت‌های محافظه‌کارانه اجرا شوند. در محیط‌های دارای سولفور یا کلر، واکنش‌های شیمیایی می‌تواند به لایهٔ محافظ آسیب بزند و موجب کدرشدن یا پریدگی سطح شود. بنابرین انتخاب عایق نسوز سازگار، فیلتراسیون گاز ورودی و پایش پیوستهٔ کیفیت اتمسفر همواره توصیه می‌شود. در بخش‌هایی که گرد و غبار یا بخارات فلزی وجود دارد، رسوب بر سطح المنت باعث نقاط داغ و افزایش مقاومت ناخواسته می‌شود که باید در دوره‌های زمانی مناسب پاک سازی شوند.
دمای المنت در برابر دمای مفید کوره
نکته: همیشه دمای مفید کوره از دمای سطح المنت پایین‌تر است. توضیح: انتقال حرارت همرفتی و تابشی در محفظه، ضرایب بازتاب نسوز و فاصله از بار باعث افت می‌شود. برای نمونه، برای هدف‌گذاری ۱۶۵۰ درجه سانتی گراد روی قطعه، معمولاً سطح المنت باید دمای بیشتری را تجربه کند. طراحی توان ویژه و چیدمان مناسب از افزایش غیرضروری دمای سطح جلوگیری می‌کند و عمر را بهبود می‌دهد.
اتمسفرهای سازگار و ناسازگار
در اکسیدکننده با رطوبت و ناخالصی کنترل‌شده، عملکرد پایدار است. در خلا یا کاهندهٔ قوی بالای ۱۳۰۰–۱۴۰۰ درجه سانتی گراد، تنها با ارزیابی موردی و تدابیر مکمل توصیه می‌شود. حضور سولفور/کلر بسیار مخرب است و باید مدیریت شود.
نصب، کنترل و نکات ایمنی المنت مولیبدن دی سیلیساید
استفاده از کنترلر PID به‌همراه SSR/SCR و تعریف پروفایل دمایی مناسب ، جریان را به‌تدریج افزایش می‌دهد و از شوک به المنت، رله‌ها و شبکهٔ برق جلوگیری می‌کند. انتخاب مقطع هادی‌ها، سفت‌کاری ترمینال‌ها و طراحی مناسب تابلو برای دفع حرارت نیمه‌هادی‌ها ضروری است. ایمنی پرسنل با حفاظ‌های مناسب، قطع اضطراری و برچسب‌گذاری مدارها تقویت می‌شود.
عبور المنت از دیوارهٔ نسوز باید با بوش‌های سرامیکی و درزبند مناسب انجام شود تا تنش‌های حرارتی و مکانیکی به حداقل برسد. رعایت فواصل انبساط در اطراف پایه‌ها از ترک‌خوردگی جلوگیری می‌کند. تکیه‌گاه‌های سرامیکی در نقاط لازم مانع خمش در دمای بالا می‌شوند و با کاهش تماس فلز با سرامیک، واکنش‌های ناخواسته محدود می‌گردد. تمیزی موضع نصب اهمیت دارد؛ ذرات فلزی یا نمک‌های فرار می‌توانند روی سطح المنت رسوب کنند و باعث نقاط داغ و افت عمر شوند. برنامهٔ بازرسی دوره‌ای برای مشاهدهٔ تغییر رنگ غیرعادی، ریزترک‌های سطحی و شل‌شدن اتصالات باید تدوین شود.
عبور از دیواره و ساپورت‌های سرامیکی
- تماس و گیر افتادگی مکانیکی دشمن المنت دما‌بالاست.
- بوش‌های سرامیکی و تلرانس‌های انبساطی تنش را جذب می‌کنند.
- حلقه‌های ساپورت در طول‌های زیاد از خمش جلوگیری می‌کنند.
- مسیر عبور باید تمیز و عاری از مواد خورنده باشد.

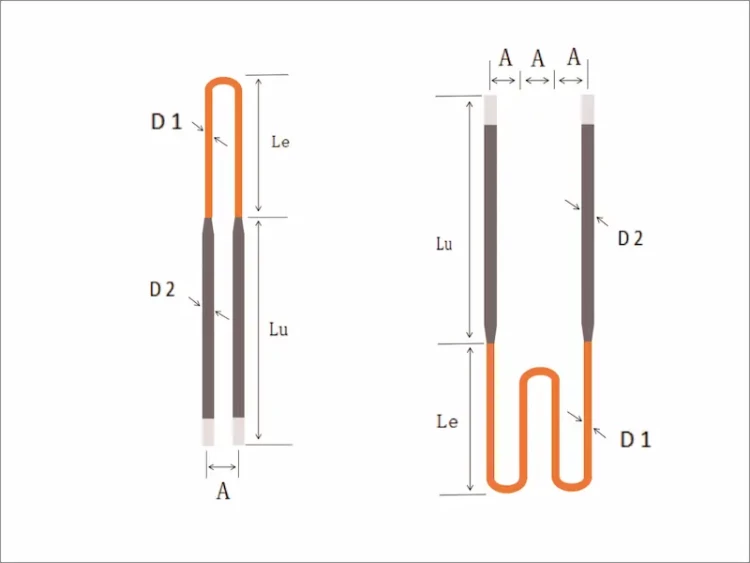

راهنمای انتخاب و سفارش‌سازی المنت مولیبدن دی سیلیساید

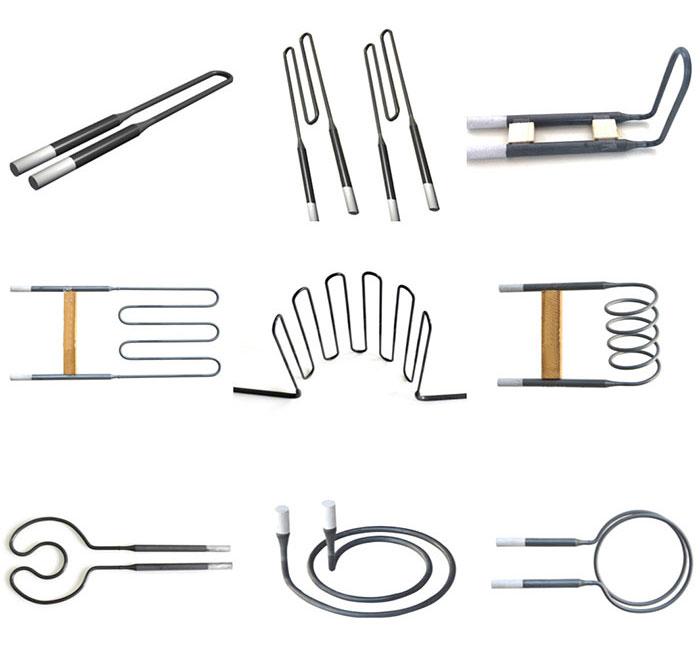

انتخاب فرم به هندسهٔ کوره، محدودیت‌های نصب و الکتریک در دسترس بستگی دارد.این المنت‌ها در اشکال مختلفی قابلیت تولید دارند برای مثال فرم U برای دیواره‌ها محبوب است زیرا با یک نقطهٔ عبور از دیواره، دو شاخهٔ گرم‌کن فراهم می‌کند و سیم‌کشی را ساده می‌سازد. فرم W در محفظه‌های عمیق و چیدمان‌هایی که نیاز به طول مسیر حرارتی بیشتر دارند به‌کار می‌رود، اما باید به افت ولتاژ، توزیع توان خطی و فضای مورد نیاز برای شعاع خم دقت کرد. محدودیت‌های هندسی مانند حداقل شعاع خم، حداقل فاصله تا نسوز و فاصلهٔ ایمن از بار باید در طراحی لحاظ شود تا از داغ‌شدن موضعی و تنش‌های مکانیکی جلوگیری گردد.
برای استعلام دقیق، ارائهٔ چند دادهٔ کلیدی از سوی مشتری ضروری است. دمای هدف در حجم مفید، ابعاد محفظه و چگالی بار، نوع اتمسفر، ولتاژ و جریان در دسترس، تعداد زون‌های کنترل و تعداد المنت‌ها، مسیر عبور از دیواره و ارتفاع نصب، و هرگونه محدودیت مکانیکی یا حرکتی باید شفاف اعلام شود. ارائهٔ عکس یا نقشهٔ ساده از کوره به تصمیم‌گیری در مورد فرم هندسی آن کمک می‌کند. در صورت استفادهٔ دوره‌ای در خلا یا اتمسفر کم‌اکسیژن، برنامه باید به‌صورت موردی بررسی شود تا حدود دمایی مناسب رعایت شود و اقدامات جانبی مثل سیکل‌های بازگردانی لایهٔ سیلیس درنظر گرفته شود.
جدول جمع‌بندی مشخصات المنت MoSi₂
| ویژگی | توضیحات |
|---|---|
| دمای کاری | تا ۱۷۵۰ درجه سانتی‌گراد |
| مقاومت به اکسیداسیون | بسیار بالا، با تشکیل لایه SiO₂ |
| پایداری حرارتی | حفظ عملکرد حتی در چرخه‌های متوالی |
| انواع قابل تولید | U، W، دایره‌ای، سفارشی |
| مصرف انرژی | بهینه و مقرون‌به‌صرفه به دلیل گرمایش سریع |
| طول عمر | بالا، در صورت نصب صحیح |
| حساسیت مکانیکی | شکننده در برابر ضربه، نیازمند نصب با دقت بالا |
| کاربردها | کوره‌های صنعتی، آزمایشگاهی، متالورژی، نیمه‌هادی، سرامیک‌ها |
سؤالات پرتکرار دربارهٔ المنت مولیبدن دی سیلیساید (FAQ)
- آیا المنت مولیبدن دی سیلیساید ۱۷۵۰ درجه برای کار پیوسته مناسب است؟
بله، در اتمسفر اکسیدکننده و با چگالی توان مناسب، کار پیوسته امکان‌پذیر است. رعایت پروفایل دمایی، فاصله از عایق نسوز و پاکیزگی اتمسفر برای حفظ لایهٔ سیلیس ضروری بوده و عمر را افزایش می‌دهد. - تفاوت دمای سطح المنت و دمای مفید کوره چقدر است؟
این اختلاف به عایق‌کاری، بازتاب داخل محفظه و فاصلهٔ المنت از بار وابسته است. معمولاً برای رسیدن به ۱۶۵۰ درجه سانتی گراد روی قطعه، سطح المنت باید گرم‌تر عمل کند و طراحی توان ویژه به‌دقت تنظیم شود. - در خلا یا اتمسفر کاهنده تا چه دمایی استفاده کنیم؟
در چنین محیط‌هایی حدود مجاز پایین‌تر است و به فشار جزئی اکسیژن وابسته است. برای دماهای بالاتر از ۱۳۰۰–۱۴۰۰ درجه سانتی گراد، تنها با ارزیابی موردی و تدابیر تکمیلی استفاده توصیه می‌شود. - آیا می‌توان چند المنت را سری/موازی کرد؟
بله، با توجه به ولتاژ در دسترس و توان هدف، ترکیب سری/موازی انتخاب می‌شود. یکنواختی توان، تعادل جریان و طراحی کابل‌کشی باید رعایت شود و هر شاخه تحت کنترل PID مناسب قرار گیرد. - چه عواملی بیشترین آسیب را به المنت وارد می‌کنند؟
شوک حرارتی ناشی از تغییرات سریع دما، آلودگی سولفور/کلر، رسوب بخارات فلزی و تماس مکانیکی نامناسب. برنامهٔ بازرسی دوره‌ای، فیلتراسیون گاز و رعایت فاصله‌گذاری بهترین راه پیشگیری است.
چک‌لیست خرید سریع
۱) دمای هدف حجم مفید، ابعاد محفظه و نوع اتمسفر را دقیق بنویسید تا توان ویژه و فرم هندسی به‌درستی تعیین شود.
۲) ولتاژ و جریان در دسترس، تعداد زون‌ها، مسیر عبور از دیواره و محدودیت‌های مکانیکی را مشخص کنید تا سیم‌کشی و سری/موازی بهینه شود.
۳) سیاست کنترل را با PID، SSR/SCR و پروفایل دمایی تعریف کنید تا جریان هجومی و شوک حرارتی مدیریت گردد و عمر المنت افزایش یابد.
۴) برنامهٔ نگهداری دوره‌ای، تمیزکاری و بازرسی بصری را تدوین کنید تا رسوب، رنگ غیرعادی و شل‌شدن اتصالات به‌موقع تشخیص داده شود.
