توضیحات

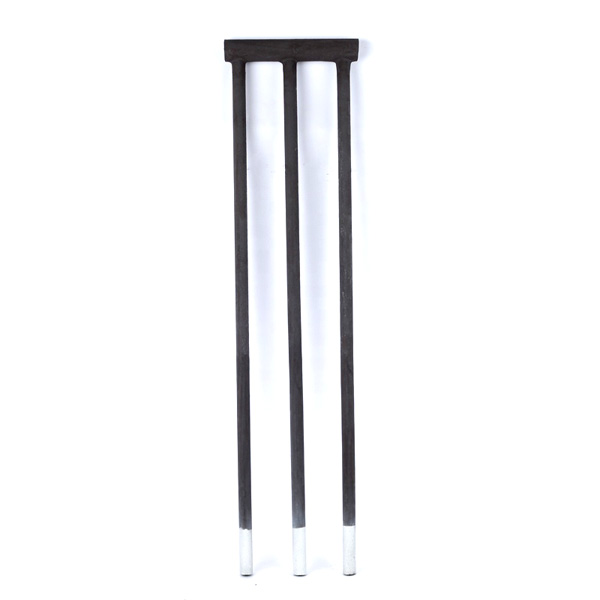

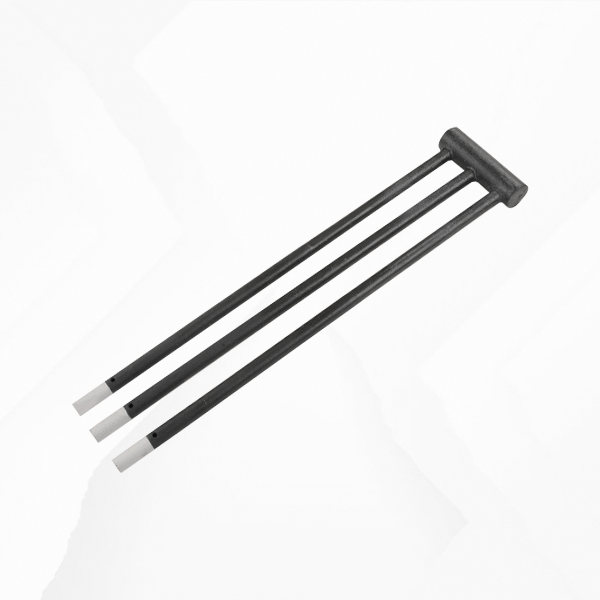

المنت سیلیکون کارباید W شکل چیست و چرا این شکل اهمیت دارد
اگر در انتخاب المنت حرارتی برای کوره صنعتیتان دچار تردید شدهاید، احتمالاً با سوال هندسه المنت هم روبرو شدهاید. المنت سیلیکون کارباید W شکل یکی از پرکاربردترین اشکال در کورههای صنعتی است که طراحی خاص آن، جواب بسیاری از چالشهای توزیع حرارت را میدهد. این قطعه از جنس سیلیکون کارباید با فرم دوپایهای طراحی شده و هر دو سر آن از یک سمت کوره خارج میشود.
از نظر نصب و اتصال، فرم W یک مزیت مشخص دارد: هر دو ترمینال از یک سمت کوره در دسترس هستند.
تفاوت هندسه W با سایر اشکال المنت

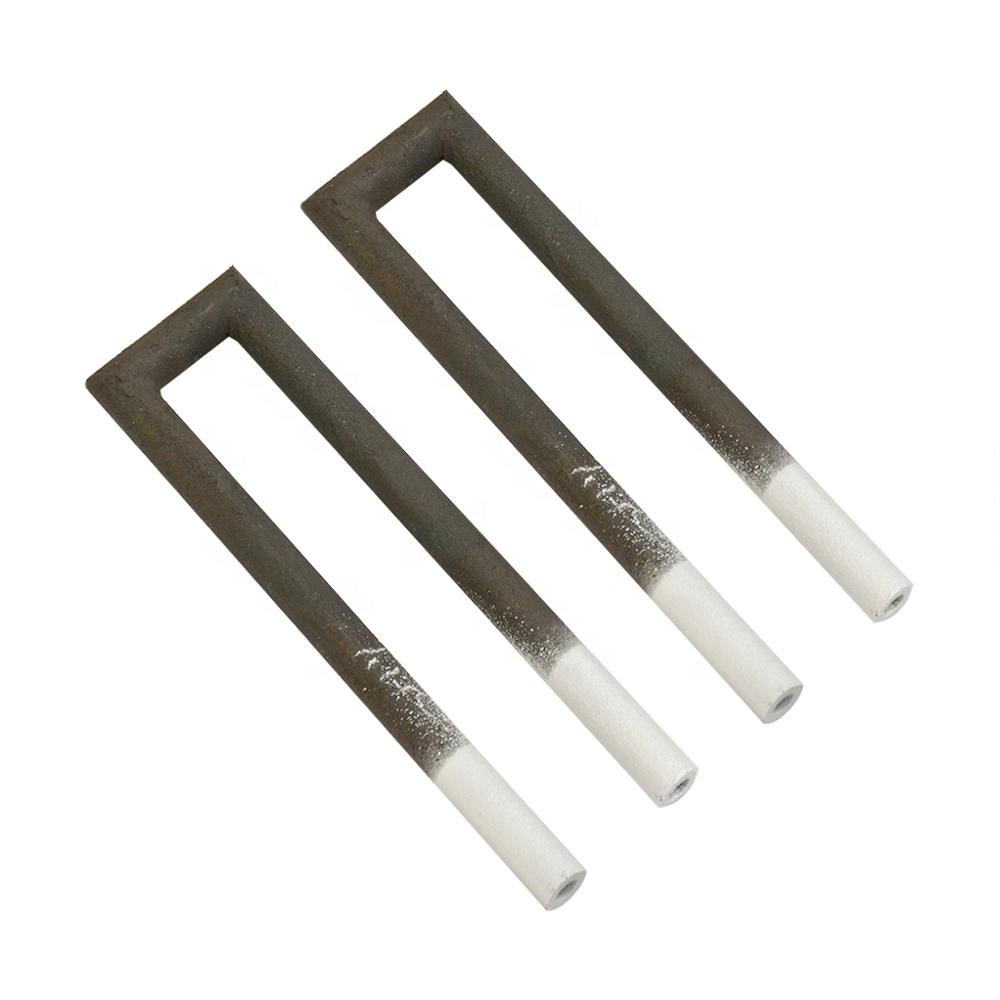

المنتهای سیلیکون کارباید در اشکال مختلفی مانند U، L و میلهای (Straight) تولید میشوند. در شکل میلهای، دو انتهای المنت از دو طرف کوره خارج میشوند که نصب و اتصالبندی را پیچیدهتر میکند. شکل U دو پای موازی دارد، اما W در واقع دو U کنار هم است که با یک قوس میانی به هم متصل شدهاند. این ساختار مضاعف به یک فضای حرارتی بزرگتر پوشش میدهد.
در کورههایی که ابعاد داخلی بزرگ دارند و نیاز به توان حرارتی بالا در یک منطقه خاص وجود دارد، شکل W امکان نصب بدون نیاز به اتصالبندی دو طرفه را میدهد. هر دو ترمینال اتصال از یک سمت قرار میگیرند؛ این موضوع در طراحی الکتریکی کوره تفاوت مهمی ایجاد میکند.
نقش شکل W در توزیع یکنواخت حرارت
در کورههای صنعتی، نقاط سرد یکی از مشکلات رایج است. شکل W با توزیع سطح تابش حرارتی در عرض بیشتری از فضای داخلی کوره، این مشکل را کاهش میدهد. چهار شاخه موازی این المنت، گرما را به صورت یکنواختتری نسبت به یک میله منفرد پخش میکنند. این موضوع در فرآیندهایی که یکنواختی دمایی بار اهمیت دارد، مثل پخت سرامیک یا عملیات حرارتی فلزات، اهمیت بیشتری پیدا میکند.
در کدام کورهها و فرآیندها کاربرد دارد
این قطعه طیف گستردهای از صنایع را پوشش میدهد. از کورههای آزمایشگاهی کوچک گرفته تا کورههای تونلی بزرگ صنعتی، هر جا که دمای بالا و پایداری حرارتی در اولویت باشد، این المنت حضور دارد.
صنایع سرامیک، متالورژی و شیشه
در صنعت سرامیک ایران، کورههای پخت کاشی، چینی بهداشتی و آجر نسوز از این نوع المنت برای دورههای پخت طولانی استفاده میکنند. در فرآیند پخت، دمای ثابت و توزیع یکنواخت آن روی محصول مستقیماً روی کیفیت ظاهری و استحکام نهایی تاثیر میگذارد. در صنعت متالورژی هم، برای آنیلینگ، زینترینگ و عملیات حرارتی قطعات فولادی این قطعه کاربرد دارد. کورههای ذوب شیشه و عملیات فرمدهی به شیشه نیز از دیگر حوزههایی هستند که این المنت در آنها جایگاه محکمی دارد.
محدوده دمایی قابل پوشش و محدودیتهای محیطی
سیلیکون کارباید معمولاً در محدوده دمایی بالا کار میکند و برخی انواع آن تا دماهای بسیار بالا قابل استفاده هستند. اما دمای کاری مجاز به جنس، نوع پوشش سطحی و شرایط اتمسفر کوره بستگی دارد. در اتمسفر اکسیدی، این المنت عموماً عملکرد پایدارتری دارد. در اتمسفر احیایی یا محیطهایی با حضور بخار آب یا گوگرد، فرسایش تسریع میشود و باید از گریدهای خاص استفاده کرد. قبل از انتخاب، اتمسفر دقیق کورهتان را مشخص کنید.
مشخصات فنی که پیش از خرید باید بررسی کنید
خرید المنت بدون بررسی مشخصات فنی، یکی از رایجترین اشتباهاتی است که هزینههای غیرضروری ایجاد میکند. این قطعه پارامترهای مهمی دارد که هر کدام باید با شرایط کوره شما تطابق داشته باشند.
ابعاد، توان نامی و مقاومت الکتریکی

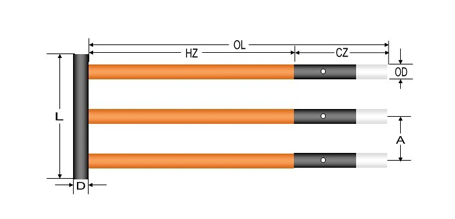

قبل از هر چیز، ابعاد هندسی المنت باید با فضای داخلی کوره و محل نصب تطابق داشته باشد. طول پاها، عرض W، قطر شاخهها و طول ناحیه داغ (Hot Zone) پارامترهای اصلی هستند. توان نامی المنت باید با نیاز حرارتی کوره هماهنگ باشد. مقاومت الکتریکی نیز نکته کلیدی است؛ این مقدار در دمای محیط اندازهگیری میشود و با افزایش دما تغییر میکند. دادههای مقاومت در دماهای مختلف را از تأمینکننده درخواست کنید.
سازگاری با اتمسفر کوره (اکسیدی، خنثی یا احیایی)
این پارامتر اغلب نادیده گرفته میشود و بعد از نصب مشکل ایجاد میکند. المنتهای استاندارد سیلیکون کارباید در اتمسفر اکسیدی (حاوی هوا) عملکرد خوبی دارند. اما اگر کوره شما با گاز خنثی مثل نیتروژن یا آرگون کار میکند، یا اگر فرآیندتان اتمسفر احیایی ایجاد میکند، باید از گریدهای مخصوص با پوششهای محافظ استفاده کنید. این موضوع را حتماً در مشخصات سفارش ذکر کنید.
ولتاژ و جریان کاری مناسب
این المنتها معمولاً با ولتاژ پایین و جریان بالا کار میکنند. ترانسفورماتور کوره باید با ولتاژ و جریان نامی المنت هماهنگ باشد. نکته مهم اینکه با افزایش عمر کار المنت، مقاومت آن بالا میرود و برای حفظ توان ثابت، باید ولتاژ افزایش یابد. ترانسفورماتورهای تنظیمپذیر یا رگولاتورهای مناسب از این نظر اهمیت دارند. اگر سیستم تنظیم ولتاژ کوره قدیمی است، پیش از خرید المنت جدید، بازه ولتاژ قابل تنظیم آن را بررسی کنید.
نکات نصب که اغلب نادیده گرفته میشوند
نصب صحیح المنت به همان اندازه انتخاب صحیح آن اهمیت دارد. بسیاری از خرابیهای زودهنگام ناشی از اشتباهات نصب هستند، نه کیفیت المنت.
فاصلهگذاری صحیح و اتصالبندی ترمینالها
شاخههای W نباید با بدنه کوره یا با یکدیگر تماس داشته باشند. فاصله استاندارد بین المنت و دیواره کوره را رعایت کنید تا از اتصال کوتاه و تخریب سطح المنت جلوگیری شود. در ناحیه ترمینالها که معمولاً پوشش آلومینیومی دارند، اتصال باید محکم و بدون اعمال نیروی مکانیکی به شاخه باشد. کلمپهای اتصال را با گشتاور مناسب سفت کنید؛ بیش از حد سفت کردن میتواند ترک ایجاد کند.
اهمیت پیشگرمایش در اولین راهاندازی
یکی از اشتباهات رایج، راهاندازی کوره با سرعت بالا در اولین استفاده از المنت نو است. این قطعه در پخت اول نیاز به پیشگرمایش تدریجی دارد. افزایش تدریجی دما با سرعت مشخص، رطوبت احتمالی جذبشده در حین انبارداری را خارج میکند و از شوک حرارتی که میتواند منجر به ترکخوردگی شود، جلوگیری میکند. برنامه پیشگرمایش پیشنهادی را از تأمینکننده دریافت و اجرا کنید.
نگهداری دورهای و شناسایی نشانههای فرسودگی
سیلیکون کارباید یک ماده خودترمیمکننده نیست. با گذر زمان و دورههای حرارتی مکرر، خواص الکتریکی آن تغییر میکند. بازرسی منظم از خرابیهای ناگهانی و توقف خط تولید جلوگیری میکند.
بازرسی مقاومت و تشخیص افت عملکرد
سادهترین روش پایش عملکرد، اندازهگیری دورهای مقاومت الکتریکی المنت در دمای محیط است. مقایسه این مقدار با مقدار اولیه (که باید هنگام نصب ثبت شده باشد) نشان میدهد که المنت در چه وضعیتی است. افزایش قابل توجه مقاومت نشانه پیری طبیعی است. اگر تفاوت مقاومت بین المنتهای مختلف یک کوره زیاد شده باشد، بار الکتریکی بین آنها نامتعادل میشود که خود میتواند به المنتهای با مقاومت کمتر آسیب بزند.
زمانبندی تعویض و عوامل تسریعکننده سایش
چند عامل مشخص سرعت فرسودگی المنت را افزایش میدهند:
- نوسانات ولتاژ برق ورودی که باعث تغییرات ناگهانی جریان در المنت میشود
- چرخههای مکرر روشن و خاموش شدن کوره با سرعت بالا
- آلودگی اتمسفر کوره با ترکیبات گوگردی، فلزات قلیایی یا بخار آب
- تماس مکانیکی المنت با بار یا دیواره کوره که معمولاً در طول سرویس و بارگذاری اتفاق میافتد
توجه به این عوامل و رفع آنها میتواند دوره سرویس را به طور معناداری تمدید کند. زمانبندی تعویض را بر اساس بازرسی مقاومت و نه صرفاً بر اساس ساعت کارکرد تنظیم کنید.
چه سوالاتی را پیش از سفارش از تأمینکننده بپرسید
انتخاب تأمینکننده مناسب در این حوزه به همان اندازه انتخاب خود المنت اهمیت دارد. تأمینکنندهای که نتواند سوالات فنی پایه را پاسخ دهد، احتمالاً نمیتواند در زمان مشکل هم پشتیبانی مناسب داشته باشد.
پیش از سفارش، این موارد را مطرح کنید:
- آیا دیتاشیت کامل شامل مشخصات مقاومت در دماهای مختلف ارائه میشود؟
- المنت برای کدام اتمسفر کوره مناسب است و آیا نوع مورد نیاز من موجود است؟
- ضمانتنامه یا دوره پشتیبانی فنی چه شرایطی دارد؟
- آیا امکان ارائه برنامه پیشگرمایش پیشنهادی برای اولین راهاندازی وجود دارد؟
- در صورت نیاز به سایز غیراستاندارد، آیا تولید سفارشی انجام میشود؟
پاسخهای دقیق و مستند به این سوالات، معیار خوبی برای ارزیابی توانمندی فنی تأمینکننده است.
راهنمای انتخاب نهایی برای خرید مطمئن
رسیدن به یک انتخاب مطمئن، مستلزم جمعآوری اطلاعات دقیق از شرایط کوره، فرآیند و اتمسفر محیط است. هر کوره شرایط خاص خود را دارد و المنت سیلیکون کارباید W شکل در برخی کاربردها بهترین گزینه است، اما در کاربردهایی که کوره ابعاد کوچک دارد یا نیاز به اتصال دو طرفه وجود دارد، ممکن است شکل دیگری مناسبتر باشد.
پیش از نهایی کردن سفارش، چکلیست زیر را مرور کنید:
- ابعاد دقیق فضای نصب در کوره را اندازه بگیرید و با ابعاد المنت تطابق دهید.
- اتمسفر کوره را مشخص کنید و گرید مناسب را انتخاب کنید.
- ولتاژ کاری ترانسفورماتور کوره را بررسی و با نیاز المنت مقایسه کنید.
- برنامه پیشگرمایش را از تأمینکننده دریافت و در دستورالعمل راهاندازی کوره ثبت کنید.
- مقاومت اولیه المنت را هنگام نصب اندازه بگیرید و ثبت کنید تا مرجعی برای بازرسیهای بعدی داشته باشید.
اگر در هر مرحله از این مسیر به مشاوره فنی نیاز داشتید، تیم فنی اسرا صنعت آماده پاسخگویی است. کافی است مشخصات کوره، دمای کاری، نوع فرآیند و اتمسفر محیط را در اختیار ما بگذارید تا مناسبترین گزینه را با هم بررسی کنیم. از طریق فرم تماس سایت یا شمارههای ارتباطی میتوانید با کارشناسان ما در ارتباط باشید.
دانیال –
فاصله بین پایه ها استاندارده یا قابل سفارشه؟
پشتیبان سایت –
بله قابل سفارش هست.
جمال –
برای کوره تیوپی هم مناسبه؟
پشتیبان سایت –
بسته به طراحی کوره داره ولی با توجه به شکل و اندازه آن معمولا استفاده نمی شود.
جاوید –
سفارش بدیم چه مدت میرسه؟
پشتیبان سایت –
معمولا دو هفته زمان میبره.
