توضیحات
این المنت برای کوره‌های دما بالا طراحی شده و دمای سطح آن تا حدود ۱۸۵۰ درجه سانتی گراد می‌رسد؛ دمای کاری پیشنهادی فضای کوره معمولاً ۵۰–۱۵۰ درجه کمتر تنظیم می‌شود تا طول عمر پایدار بماند. قطر و طول به‌صورت سفارشی قابل تولید است و نمونه‌های رایج در بازهٔ ۶–۱۸ میلی متر و ۲۵–۸۰ سانتی متر عرضه می‌شود. توان و ولتاژ بنابر آرایش تک‌زون یا چند زون و سیم‌کشی سری/موازی تعریف می‌گردد. در اتمسفر اکسیدکننده، تشکیل لایهٔ محافظ سیلیس به پایداری کمک می‌کند؛ و بهتر است در خلأ یا اتمسفر کاهنده، کربوره یا نیتریده، استفاده نشود. مقاومت الکتریکی با افزایش دما و فرسودگی بالا می‌رود؛ یه همین جهت کنترلر PID به‌همراه SCR/SSR و راه‌اندازی پلکانی با پروفایل دمایی برای جبران خودکار توصیه می‌شود.
کاربردهای المنت مولیبدن دی سیلیساید ۱۸۵۰ درجه و مزایای آن
المنت مولیبدن دی سیلیساید ۱۸۵۰ درجه برای فرآیندهایی مناسب است که نیاز به گرمایش یکنواخت، پاک و قابل‌کنترل دارند. تولید سرامیک‌های پیشرفته و تف‌جوشی در بازهٔ ۱۵۰۰–۱۷۰۰ درجه سانتی گراد، عملیات حرارتی ابزارهای فولادی، سنتز پودرهای اکسیدی و کار با شیشه‌های خاص نمونه‌هایی از کاربردهای روزمره‌اند. رفتار پایدار در اکسیدکننده، پاسخ خطی‌تر نسبت به تغییرات توان، و قابلیت رسیدن به دماهای بالا از مزیت‌های کلیدی است. در خطوط آزمایشگاهی و پایلوت، امکان تیونینگ سریع پروفایل‌های دمایی با کنترلر PID و اجرای پروفایل دمایی دقیق، کیفیت تکرارپذیر را بالا می‌برد.

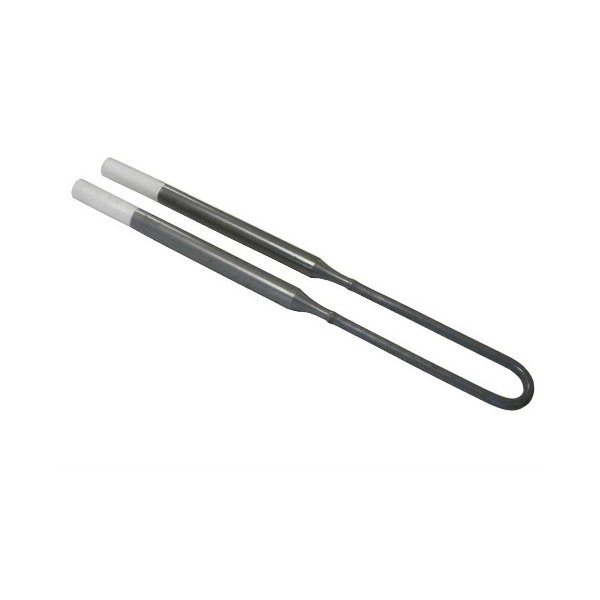

در مقیاس صنعتی، انتخاب درست فرم هندسی المنت به توزیع گرما، یکنواختی میدان دمایی و کاهش نقاط داغ کمک می‌کند. فرم هندسی U شکل برای نصب از دو سر با مسیر جریان کوتاه‌تر، و فرم W برای توزیع حرارت وسیع در دهانه‌ها یا نواحی پهن کاربرد عملی دارد. وقتی بار حجیم یا جاذب گرمای ناهمگن است، تفکیک زون‌ها و آرایش سری/موازی، کنترل محلی و تعادل الکتریکی را ساده می‌کند. نتیجهٔ مستقیم این طراحی، کاهش افت راندمان در سیکل‌های طولانی و پایین‌تر آمدن ریسک ترک‌های حرارتی در ناحیهٔ سرد است.
مشخصات فنی المنت و عملکرد مولیبدن دی سیلیساید ۱۸۵۰ درجه

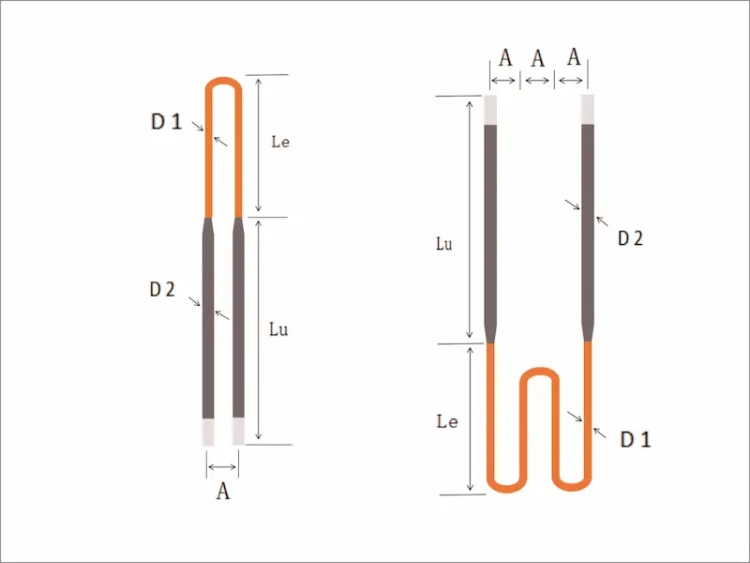

المنت در سطح خود تا حدود ۱۸۵۰ درجه سانتی گراد کار می‌کند، اما دمای مطلوب فضای کوره بسته به بار، عایق‌کاری و توان نصب‌شده معمولاً ۵۰–۱۵۰ درجه پایین‌تر تنظیم می‌شود. این اختلاف دما کمک می‌کند لایهٔ سیلیس روی سطح زون داغ پایدار بماند و شوک حرارتی کاهش یابد. قطر و طول بسته به هندسهٔ کوره و فاصلهٔ بین ساپورت‌های سرامیکی انتخاب می‌شود؛ هرچه دهانهٔ آزاد طولانی‌تر شود، خمش حرارتی و تنش مکانیکی بیشتر خواهد بود. به‌صورت تجربی، افزایش قطر در طول‌های زیاد، و افزودن تکیه‌گاه میان‌راهی از جنس آلومینا یا مولایت، پایداری را بالا می‌برد.
از نظر الکتریکی، المنت مولیبدن دی سیلیساید مقاومت ویژه‌ای دارد که با دما افزایش می‌یابد. این رفتار در راه‌اندازی سرد منجر به جریان‌های گذرای بالاتر می‌شود و در کارکرد طولانی نیز به‌دلیل پیرشدگی و رشد تدریجی مقاومت، برای رسیدن به همان دما نیاز به توان بیشتری احساس می‌شود. کنترل با PID و ادوات SCR، محدودیت جریان آغازین را مدیریت می‌کند و با پروفایل دمایی مناسب، نرخ افزایش دما را محدود می‌سازد تا از شوک حرارتی جلوگیری شود. در صورت نیاز به سوییچینگ ساده، SSR می‌تواند در توان‌های پایین و سیکل‌های کند کاربرد داشته باشد، اما برای کنترل پیوسته در بارهای سنگین، SCR راهکار متداول است.
اتمسفرهای سازگار و محدودیت‌ها
در اتمسفر اکسیدکننده، تشکیل لایهٔ سیلیس روی زون داغ همان چیزی است که عمر المنت را پایدار می‌کند. در خلأ، اتمسفرهای کاهنده، کربوره یا نیتریده و نیز در حضور بخارات قلیایی یا گوگرد، این لایه تخریب می‌شود و ریسک خوردگی و شکست بالا می‌رود. در چنین شرایطی، ارزیابی موردی، انتخاب دمای پایین‌تر، زمان‌بندی محدودتر یا حتی تغییر به فناوری گرمایش دیگر مطرح است. اگر فرآیند به‌ناچار در اتمسفر خاص انجام می‌شود، از پوشش‌های کمکی و شیلدها استفاده و فواصل مورد اطمینان را رعایت کنید.
توان، ولتاژ و آرایش سری/موازی
توان نامی تابع ولتاژ در دسترس، مقاومت المنت و تعداد شاخه‌ها در هر زون است. در شبکه‌های سه‌فاز، تقسیم یکنواخت زون‌ها میان فازها برای تعادل جریان ضروری است. آرایش سری/موازی برای رسیدن به ولتاژ مؤثر مناسب و کاهش جریان‌های تک‌المنت به‌کار می‌رود. انتخاب نادرست آرایش، به داغی بیش‌ازحد اتصال سرد می‌انجامد. در طراحی، افت ولتاژ کابل‌ها، شرایط ترمینال و تلفات تابشی نزدیک به دیواره‌ها را نیز لحاظ کنید.
تغییر مقاومت با دما و فرسودگی
با افزایش دما، مقاومت افزایش می‌یابد؛ با گذر زمان نیز روند آهستهٔ رشد مقاومت رخ می‌دهد. این دو پدیده باعث می‌شود نقطهٔ تنظیم دما بدون جبران، با همان توان قبلی دیرتر به هدف برسد. استفاده از کنترلر PID با حلقهٔ خودتنظیم، اعمال محدودیت جریان در شروع، و تعریف پروفایل معقول، تطابق سیستم را حفظ می‌کند. ثبت روند مقاومت در تعمیرات دوره‌ای، بهترین راه برای پیش‌بینی زمان تعویض است.
نصب، کنترل و نکات ایمنی المنت مولیبدن دی سیلیساید ۱۸۵۰ درجه
نصب صحیح، تعیین‌کنندهٔ عمر المنت است. تکیه‌گاه‌های سرامیکی هم‌محور و بدون لبهٔ تیز انتخاب کنید تا تمرکز تنش ایجاد نشود. فاصلهٔ آزاد از دیواره‌ها و بار را طوری در نظر بگیرید که تابش یکنواخت بماند و از «دید مستقیم» نقطهٔ بسیار سرد یا بسیار براق پرهیز شود. اتصال سرد باید تمیز، محکم و با گشتاور کنترل‌شده بسته شود؛ سفت‌کردن بیش‌ازحد روی سرامیک یا لق‌بودن پیچ‌ها هر دو به ترک در ناحیهٔ سرد منجر می‌شود. قبل از راه‌اندازی، صحت اتصال کابل ارت، سلامت عایق و تنظیم محدودیت‌های جریان و توان را بررسی کنید.
اشتباهات رایج و نگهداری پیشگیرانه
نادیده‌گرفتن اختلاف دمای سطح المنت با دمای فضای کوره، نزدیک‌کردن بیش‌ازحد بار به زون داغ، و بستن اتصالات با ابزار نامناسب از خطاهای پرتکرارند. نگهداری پیشگیرانه شامل غبارروبی دوره‌ای محفظه، بررسی ترک‌های مویی در ناحیهٔ سرد، سفتی اتصالات، و ثبت جریان و ولتاژ هر زون است. اگر برای رسیدن به همان دمای هدف، توان مصرفی به‌صورت محسوس بالا رفته، نشانهٔ رشد مقاومت و نزدیک‌شدن به زمان تعویض است. هر تغییری در اتمسفر فرآیند را با سازنده هماهنگ کنید.
راهنمای انتخاب و سفارش‌سازی المنت مولیبدن دی سیلیساید ۱۸۵۰ درجه

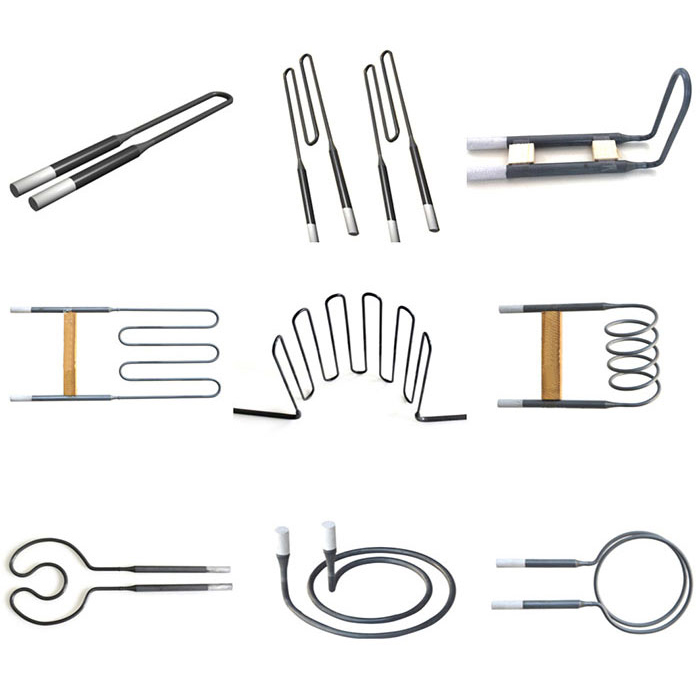

پیش از سفارش، دمای هدف، جرم و ماهیت بار، ابعاد و جنس محفظه، و الگوی تولید مشخص شود. اگر بار، جذب تابشی بالایی دارد یا جابه‌جایی هوای اجباری وجود دارد، دانسیتهٔ توان و تعداد شاخه‌ها باید بازتنظیم شود. این المنت‌ها در اشکال مختلفی قابلیت تولید دارند برای مثال فرم U شکل برای ورود از دوطرف دیواره و کاهش طول مسیر کابل، و فرم W برای پوشش یکنواخت دهانه‌های پهن و نوارهای عرضی مناسب است. ولتاژ و جریان در دسترس تابلو، تعداد زون‌ها، و نحوهٔ سیم‌کشی سری/موازی، مبنای انتخاب مقطع و مقاومت هر شاخه است.
برای تکمیل سفارش، اطلاعات زیر را یک‌جا ارائه کنید تا طراحی سریع انجام شود: دمای کاری و پروفایل رمپ/سوک؛ ابعاد مفید کوره و فاصلهٔ قابل‌نصب بین ساپورت‌ها؛ نوع اتمسفر و هرگونه بخار فرّار یا خورنده؛ ولتاژ و ظرفیت کنتاکتور یا SCR؛ تعداد المنت موردنیاز در هر زون؛ مدل پایانه و شرایط عبور کابل؛ محدودیت‌های مکانیکی مانند لرزش یا شوک. تیم فنی می‌تواند پیش‌نویس آرایش زون، پیشنهاد قطر/طول، و برآورد توان را بر اساس همین داده‌ها آماده کند.
پشتیبانی، تحویل و گارانتی
تحویل معمولاً با درنظرگرفتن برنامهٔ تولید ۲–۴ هفته زمان می‌برد. در هنگام نصب، پشتیبانی راه‌اندازی و تیونینگ حلقهٔ کنترل ارائه می‌شود. گارانتی در محدودهٔ عیوب ساخت معتبر است و شکست ناشی از نصب نامناسب، اتمسفر ناسازگار یا شوک حرارتی خارج از توصیه‌ها را پوشش نمی‌دهد. برای افزایش اطمینان، امکان سفارش قطعهٔ یدکی و کیت اتصالات سرد پیشنهاد می‌شود.
جدول جمع‌بندی مشخصات المنت MoSi₂
| ویژگی | توضیحات |
|---|---|
| دمای کاری | تا ۱۸۵۰ درجه سانتی‌گراد |
| مقاومت به اکسیداسیون | بسیار بالا، با تشکیل لایه SiO₂ |
| پایداری حرارتی | حفظ عملکرد حتی در چرخه‌های متوالی |
| انواع قابل تولید | U، W، دایره‌ای، سفارشی |
| مصرف انرژی | بهینه و مقرون‌به‌صرفه به دلیل گرمایش سریع |
| طول عمر | بالا، در صورت نصب صحیح |
| حساسیت مکانیکی | شکننده در برابر ضربه، نیازمند نصب با دقت بالا |
| کاربردها | کوره‌های صنعتی، آزمایشگاهی، متالورژی، نیمه‌هادی، سرامیک‌ها |
سؤالات پرتکرار دربارهٔ المنت مولیبدن دی سیلیساید ۱۸۵۰ درجه
- آیا می‌توان در خلأ یا اتمسفر کاهنده از این المنت استفاده کرد؟
به‌صورت عمومی توصیه نمی‌شود. نبود اکسیدکننده مانع تشکیل لایهٔ سیلیس می‌شود و خوردگی تسریع می‌گردد. تنها با ارزیابی موردی، دمای پایین‌تر و زمان‌بندی محدود می‌توان بررسی انجام داد. - چرا با گذشت زمان برای رسیدن به همان دما توان بیشتری نیاز است؟
به‌دلیل افزایش مقاومت با پیرشدگی. کنترلر PID با SCR و تعریف پروفایل دمایی مناسب، بخشی از این تغییر را جبران می‌کند. ثبت روند جریان و ولتاژ هر زون برای پایش عمر مفید ضروری است. - اختلاف دمای سطح المنت و دمای کوره چقدر است؟
بسته به بار و عایق، معمولاً ۵۰–۱۵۰ درجه اختلاف وجود دارد. تنظیم نقطهٔ کار با در نظر گرفتن این اختلاف، به یکنواختی دما و افزایش طول عمر کمک می‌کند. - چه فرم هندسی را انتخاب کنم: ؟
بسته به محفظه داخلی و نحوه اتصالات متفاوت است. مثلا فرم U برای ورود از دو دیواره و کابل‌کشی کوتاه‌تر، و فرم W برای پوشش پهنای بیشتر یا دهانه‌های باز مناسب است. انتخاب نهایی به هندسهٔ کوره و زون‌بندی بستگی دارد. - بهترین روش راه‌اندازی ایمن چیست؟
استفاده از پروفایل دمایی با شیب‌های معقول، محدودیت جریان در استارت، و کنترل PID به‌همراه SCR. پیش‌گرمایش ملایم و پرهیز از روشن/خاموش‌های پرتکرار نیز اهمیت دارد.
چک‌لیست خرید سریع
دمای هدف و پروفایل دمایی را مشخص کنید؛ ابعاد مفید کوره و فاصلهٔ بین ساپورت‌ها را اندازه بگیرید؛ نوع اتمسفر و بخارات احتمالی را بنویسید؛ ولتاژ و ظرفیت تابلو را اعلام کنید؛ تعداد زون‌ها و آرایش سری/موازی مدنظر را تعیین کنید؛ فرم را بر اساس هندسهٔ کوره انتخاب کنید؛ شرایط نصب، مدل پایانه و مسیر کابل را توصیف کنید؛ نیاز به قطعات یدکی و زمان تحویل را درج کنید.
