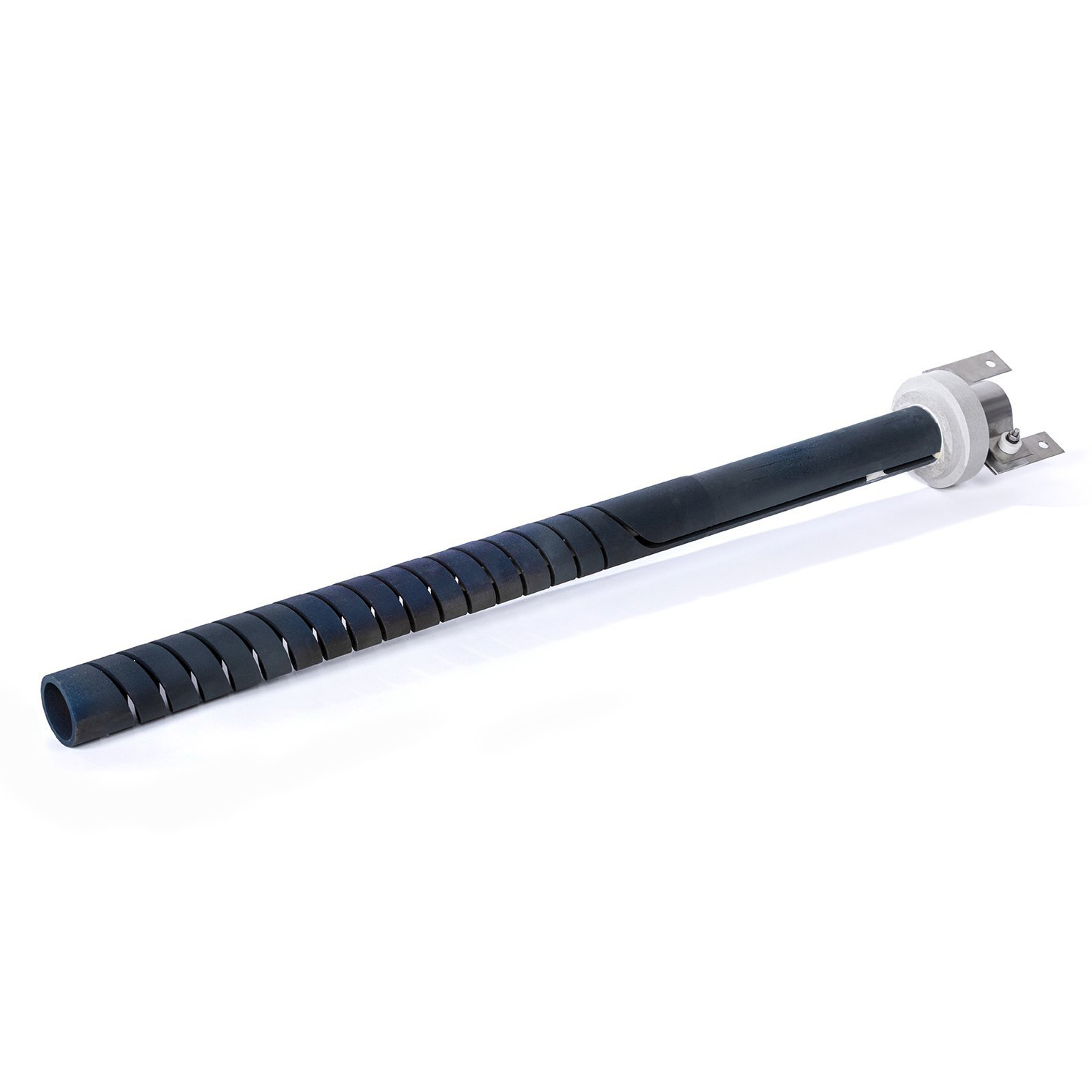

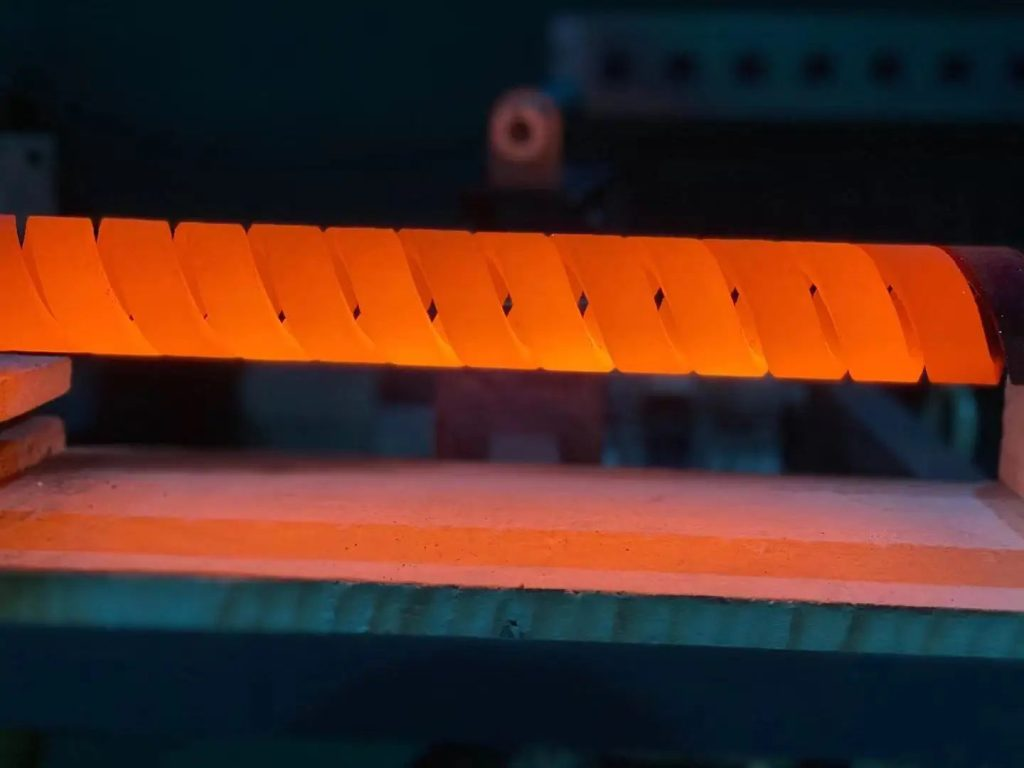

المنت سیلیکون کارباید مارپیچ برای کوره‌های هوای اکسیدکننده تا حدود ۱۴۰۰–۱۴۵۰ درجه سانتی گراد پیشنهاد می‌شود. قطر و طول بر اساس محفظه و توان هدف سفارشی می‌شود و اتصال‌ها به‌صورت سری/موازی طراحی می‌گردد. با کنترل PID روی SSR/SCR راندمان و یکنواختی دما را می‌توان بدست آورد. المنت مارپیچ با اتمسفرهای اکسیدکننده سازگار است؛ در اتمسفرهای کاهنده یا آلوده باید محدودیت دمایی و کاهش عمر را در نظر گرفت.

کاربردهای المنت سیلیکون کارباید مارپیچ و مزیت‌های این المنت در صنعت

المنت سیلیکون کارباید مارپیچ برای کوره‌های کم‌حجم تا متوسط که به چگالی توان بالا و یکنواختی دمایی نیاز دارند انتخاب منطقی است. در سفال و سرامیک، لعاب‌کاری، آزمایشگاه‌های مواد، عملیات حرارتی سبک فولادها و آلیاژها و پیش‌گرمایش قالب‌ها، این فرم به دلیل سطح تبادل حرارتی مؤثر و مسیر مقاومتی طولانی در حجم محدود، گرمایش پایدار را فراهم می‌کند. المنت‌های مارپیچ نسبت به میله‌ای در همان طول نصب، مقاومت بیشتری ارائه می‌دهد و این یعنی امکان دستیابی به توان مورد نظر با جریان کمتر و کابل‌کشی ساده‌تر. علاوه بر این، جرم حرارتی کم در مقایسه با آجرهای گرم‌شونده باعث نرخ افزایش دمای سریع‌تر و کنترل دقیق‌تر شیب و پایداری دمایی می‌گردد.

از سوی دیگر باید محدودیت‌ها را نیز دید. در اتمسفرهای کاهنده، سولفوره یا حاوی بخارات فلزی، سطح SiC سریع‌تر دچار دگرگونی می‌شود و شیب افزایش مقاومت اهمی تندتر است؛ پس لازم است دما پایین‌تر انتخاب شود یا محافظت اتمسفر در نظر گرفته شود. شوک مکانیکی، تماس مستقیم با مواد مذاب یا پاشش لعاب مرطوب می‌تواند ترک‌های ریز ایجاد کند و عمر را کوتاه کند. طراحی مناسب نگهدارندهٔ سرامیکی، آزادی انبساط حرارتی و جانمایی دور از مسیر پاشش مواد، از نکات کلیدی برای بهره‌برداری پایدار است. نتیجهٔ عملی این ملاحظات، کاهش توقفات ناخواسته و حفظ کیفیت پخت در طول شیفت‌های کاری است.

در کجا انتخاب المنت مارپیچ منطقی است؟

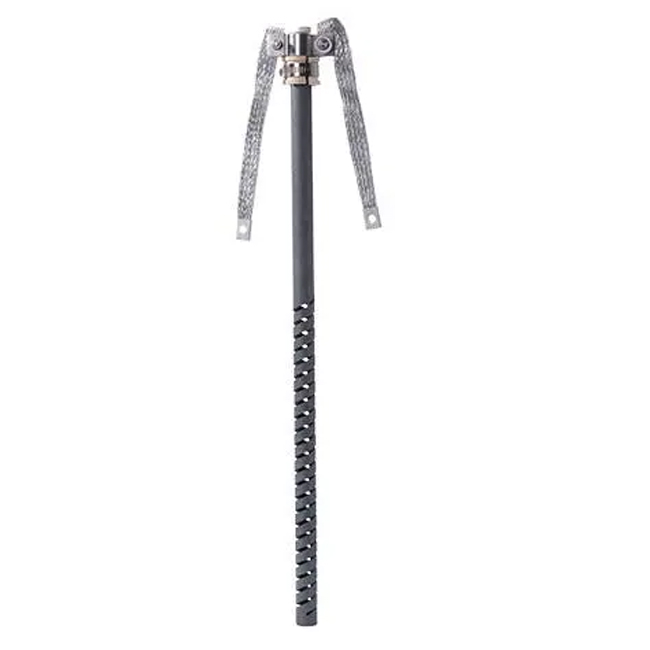

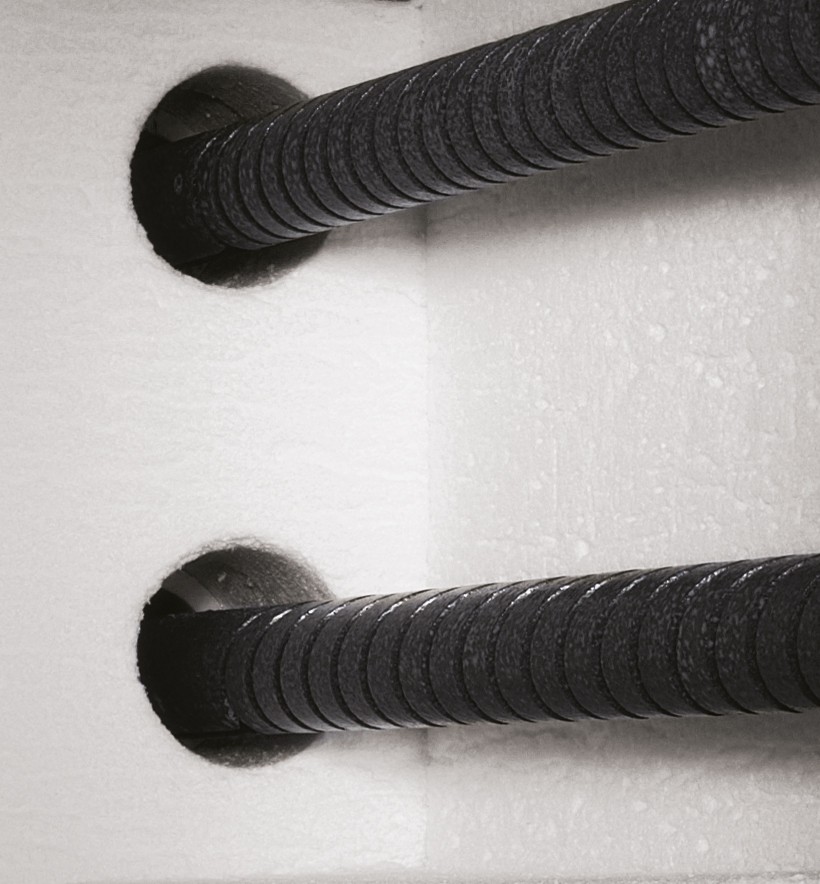

وقتی فضای نصب محدود است اما به مسیر مقاومتی بلند برای رسیدن به توان مشخص نیاز دارید، فرم مارپیچ به شما امکان می‌دهد قدرت را در حجم کوچک متمرکز کنید. در کوره‌های آزمایشگاهی ۱۰–۸۰ لیتر، کوره‌های تونلی‌های کوچک ، جعبه‌ای‌های عایق الیاف، و کوره‌های شیشه‌کاری رومیزی، این فرم هم از نظر سهولت سیم‌کشی و هم یکنواختی دمایی نتیجهٔ خوبی می‌دهد. اگر کوره در چرخه‌های مکرر افزایش دما/ پایداری دما کار می‌کند، جرم پایین‌تر و پاسخ سریع‌تر مارپیچ به کاهش زمان سیکل کمک می‌کند.

مشخصات فنی المنت مارپیچ SiC و محدوده عملکرد

المنت مارپیچ SiC از سیلیکون کارباید با مقاومت ویژهٔ کنترل‌شده ساخته می‌شود. قطر مؤثر بخش داغ معمولاً در بازهٔ ۱۰–۳۰ میلی متر سفارشی می‌شود و طول مؤثر گرمایش برحسب حجم محفظه و توان هدف تعیین می‌گردد. برای کوره‌های کوچک، طول‌های ۱۵۰–۴۵۰ میلی متر معمول است؛ برای حجم‌های بزرگ‌تر می‌توان طول را بیشتر در نظر گرفت. ولتاژ تک‌فاز ۲۲۰–۲۴۰ ولت و سه‌فاز ۳۸۰–۴۰۰ ولت برای این المنت رایج است و آرایش سری/موازی برای هم‌خوانی مقاومت کل با منبع انتخاب می‌شود. چگالی توان سطحی باید با دمای هدف و اتمسفر متناسب باشد؛ هرچه دمای کاری بالاتر، چگالی توان محافظه‌کارانه‌تر انتخاب می‌شود تا اکسیداسیون کنترل شود. انتهای سرد با مقاومت پایین‌تر طراحی می‌شود تا گرمای ناخواسته به دیواره‌ها منتقل نشود و ترمینال‌ها ایمن بمانند.

دماهای کاری در هوای اکسیدکننده تا حدود ۱۴۰۰–۱۴۵۰ °درجه سانتی گراد قابل دستیابی است، اما با افزایش عمر، مقاومت اهمی رشد می‌کند و برای ثابت ماندن توان نیاز به افزایش ولتاژ مؤثر یا تنظیم زاویهٔ تاخیر SCR وجود دارد. در محیط‌های خنثی مانند نیتروژن خشک، سقف دما نسبت به هوا کمی پایین‌تر تعیین می‌شود تا تغییرات سطحی مدیریت شود. در محیط‌های کاهنده، سقف دما باید به‌طور محسوس کاهش یابد. زمان گرم‌کردن باید مرحله‌بندی شود؛ شیب‌های تند در اوایل کارکرد المنت می‌توانند تنش حرارتی ایجاد کنند. در طراحی تابلو، اندازهٔ کابل، کلید محافظ و رله‌های حالت‌جامد بر مبنای جریان نامی به‌علاوهٔ حاشیهٔ معقول انتخاب می‌شود و تهویهٔ تابلو برای دفع گرمای SSR/SCR دیده می‌شود.

اثر افزایش مقاومت در طول عمر و جبران در کنترلر

ماهیت SiC چنین است که با گذر زمان و تعداد سیکل‌ها، مقاومت اهمی افزایش می‌یابد. این تغییر به دما، اتمسفر و پروفایل شیب دمایی وابسته است. برای جبران، کنترلر PID باید با محرک SCR یا SSR کار کند تا ولتاژ/دورهٔ کاری را در بازهٔ مجاز تغییر دهد و توان مؤثر را ثابت نگه دارد. راهکارهای عملی شامل: اندازه‌گیری دوره‌ای مقاومت سرد، ثبت روند تغییر، تنظیم مجدد مقادیر هدف توان، و تقسیم نواحی به چند زون مستقل است تا با فرسودگی ناهمسان المنت‌ها، تعادل دمایی حفظ شود. پیش‌بینی این رفتار در مرحلهٔ سفارش باعث انتخاب بهینهٔ ولتاژ نامی و کاهش نیاز به تعویض زودهنگام می‌شود.

ابعاد اتصال، عبور از دیواره و نگهدارنده‌ها

ترمینال‌ها باید روی بوش‌های سرامیکی عبور کنند و با واشرهای مقاوم در دما ایزوله شوند. گشتاور سفت‌کردن باید به‌قدری باشد که اتصال محکم شود اما تنش خمشی به میله وارد نکند. نگهدارنده‌های شیار‌دار سرامیکی فاصلهٔ یکنواخت از دیوارهٔ عایق را تضمین می‌کنند. فاصلهٔ هوایی کافی در اطراف مارپیچ برای کنوکسیون و تابش ضروری است تا نقاط داغ موضعی شکل نگیرد.

نصب، کنترل و نکات ایمنی المنت مارپیچ

فرآیند نصب با بازبینی ابعاد محفظه، مسیر عبور ترمینال‌ها، و چک کردن هم‌راستایی نگهدارنده‌ها آغاز می‌شود. پیش از بازکردن بسته‌بندی، دستکش تمیز استفاده کنید تا آلودگی‌های چرب به سطح نچسبد. المنت را از ناحیهٔ نزدیک ترمینال‌ها نگیرید و پیچش اضافه به مارپیچ وارد نکنید. پس از جای‌گذاری، فاصلهٔ آزاد انبساطی در هر طرف حفظ شود. مسیر کابل‌ها باید دور از تابش مستقیم بخش داغ باشد و در نقاط عبور از دیواره، از بوش‌های سرامیکی استفاده شود. نخستین راه‌اندازی با پروفایل رمپ محافظه‌کارانه انجام شود تا رطوبت عایق‌ها خارج شود و تنش‌های اولیه کاهش یابد.

در کنترل دما، انتخاب PID با قابلیت شیب و پایداری دمایی و خروجی برای SSR/SCR توصیه می‌شود. برای چند زون، از حسگرهای دما در موقعیت‌های نماینده استفاده کنید تا اختلافات جبران شود. برای حفاظت‌ از تجهیزاتی مانند سنسور اضافه‌دما برای تابلو، کلید محافظ جان برای ایمنی اپراتور، سنجش قطع حسگر و قطع‌کردن توان در خطای ترموکوپل می‌‍توان استفاده کرد. ثبت داده‌های دما و توان به تحلیل روند فرسودگی و برنامه‌ریزی تعمیر کمک می‌کند. پاک‌سازی دوره‌ای گردوغبار از روی عایق‌ها و مسیرهای هوا، احتمال جرقهٔ سطحی را کاهش می‌دهد.

کنترل دما با PID

برای پخت‌های حساس، پروفایل‌های چندمرحله‌ای تنظیم کنید: افزایش پله‌ای تا دمای میانی، مکث برای هم‌دما شدن محصول، سپس افزایش به دمای نهایی و سوک به‌مدت کافی. این رویکرد از تنش حرارتی روی سیلیکون کارباید و محصول می‌کاهد. در انتهای سیکل، خنک شدن کنترل‌شده از شوک حرارتی جلوگیری می‌کند. اگر بار حرارتی تغییر می‌کند، از مد کنترل بر مبنای توان استفاده کنید تا دمای دیواره‌ها بیش از حد بالا نرود.

خطاهای متداول نصب و روش اجتناب

سفت‌کردن بیش از اندازهٔ ترمینال، تماس لعاب تر با المنت داغ، فاصلهٔ ناکافی از دیواره و کابل‌کشی در مسیر تابش مستقیم از خطاهای رایج‌اند. راه‌حل‌ها شامل گشتاور کنترل‌شده، ماسک محافظ در فرآیندهای لعاب، نگهدارندهٔ مناسب و شیلد حرارتی برای کابل‌ها است. همچنین استفاده از ترمینال‌های نیکل-کروم مقاوم به دما و پیچ‌های مناسب، پایداری اتصال را بالا می‌برد.

راهنمای انتخاب و سفارش‌سازی المنت مارپیچ (Rod/U/W)

برای انتخاب صحیح، ابتدا دمای هدف فرآیند و اتمسفر کاری را مشخص کنید. اگر کوره در هوای اکسیدکننده کار می‌کند و دمای نهایی ۱۳۰۰–۱۴۰۰ درجه سانتی گراد است، المنت مارپیچ با چگالی توان متوسط انتخاب می‌شود. اگر سیکل‌ها طولانی و دمای نزدیک سقف است، حاشیهٔ توان و سطح بیشتر در نظر بگیرید تا شار سطحی پایین بماند. حجم محفظه، نوع عایق، محل قرارگیری بار و الگوی جریان هوا روی تعداد المنت‌ها و توان هرکدام اثر می‌گذارد. در تابلو، ولتاژ در دسترس را تعیین کنید تا مقاومت نامی هر شاخه با آرایش سری/موازی هم‌خوان شود. اگر بار فرآیند در برخی نواحی سنگین‌تر است، به چند زون مستقل فکر کنید تا یکنواختی دما بالا بماند.

برای سفارش، اطلاعات زیر را کامل ارسال کنید تا طراحی بهینه انجام شود: دمای هدف و پروفایل دمایی؛ ابعاد داخلی محفظه و موقعیت پیشنهادی نصب؛ اتمسفر (هوا، نیتروژن، کاهنده) و آلودگی‌های احتمالی؛ ولتاژ و تعداد فاز؛ جریان مجاز تابلو و محدودیت کابل‌کشی؛ تعداد زون؛ نحوهٔ نصب و نوع نگهدارندهٔ موجود؛ محدودیت‌های مکانیکی در عبور از دیواره و فضای ترمینال؛ محدودیت‌های ایمنی یا استانداردهای داخلی. با این داده‌ها، قطر و طول بخش داغ، طول انتهای سرد، مقاومت نامی و ولتاژ شاخه‌ها تعیین می‌شود.

• اطلاعات لازم برای طراحی سریع:
  • دمای هدف و مدت پایداری؛ اتمسفر فرآیند و رطوبت احتمالی کوره.
  • ابعاد محفظه، فاصلهٔ مجاز از دیواره و مسیر عبور ترمینال‌ها.
  • ولتاژ/فاز در دسترس، حداکثر جریان شاخه و تعداد زون‌ها.
  • الگوی بار و حساسیت یکنواختی دما روی محصول.
  • محدودیت‌های تعمیر و تعویض در محل و موجود بودن قطعات.



گزینه‌ها و نسخه‌ها، برای انطباق با کاربرد

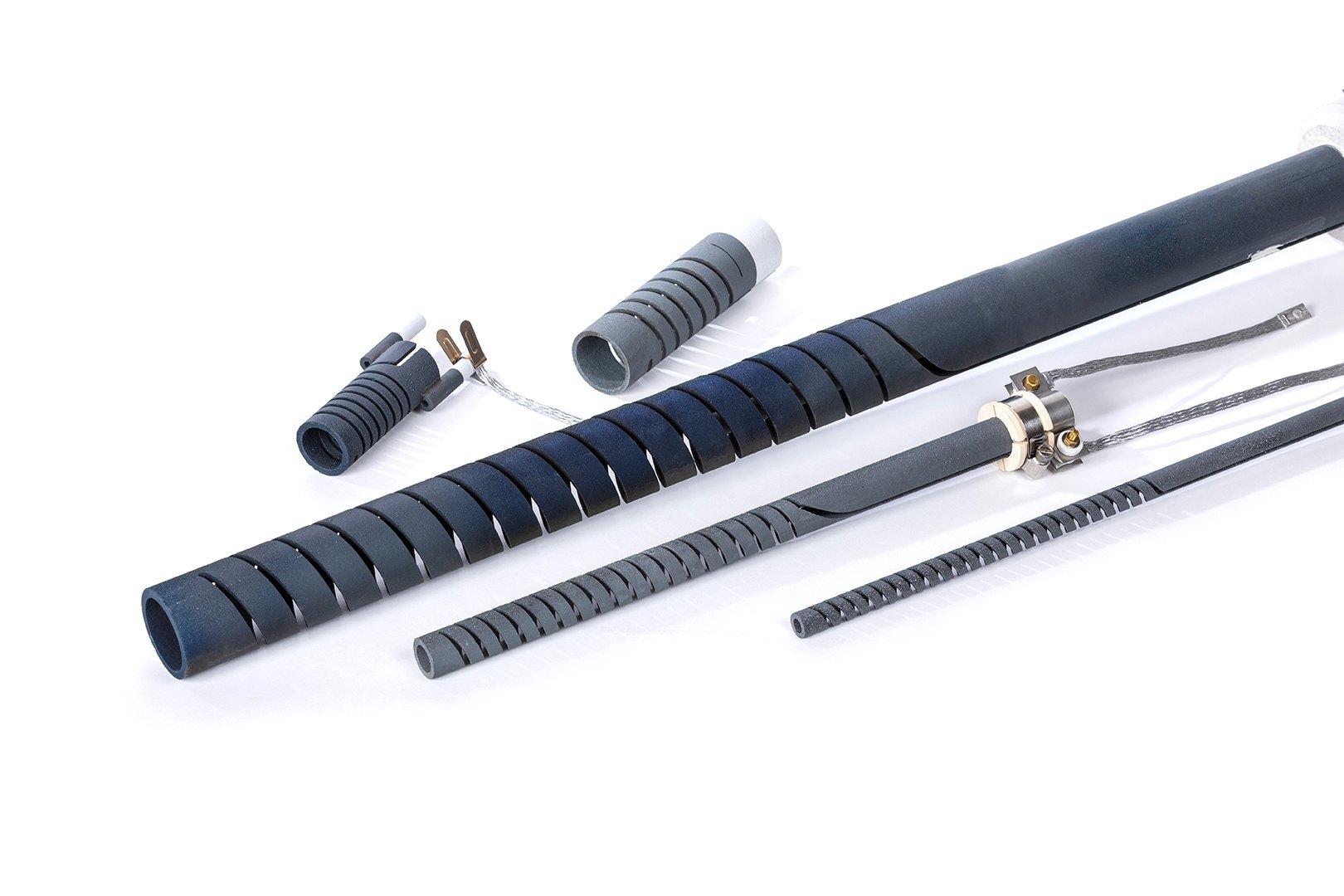

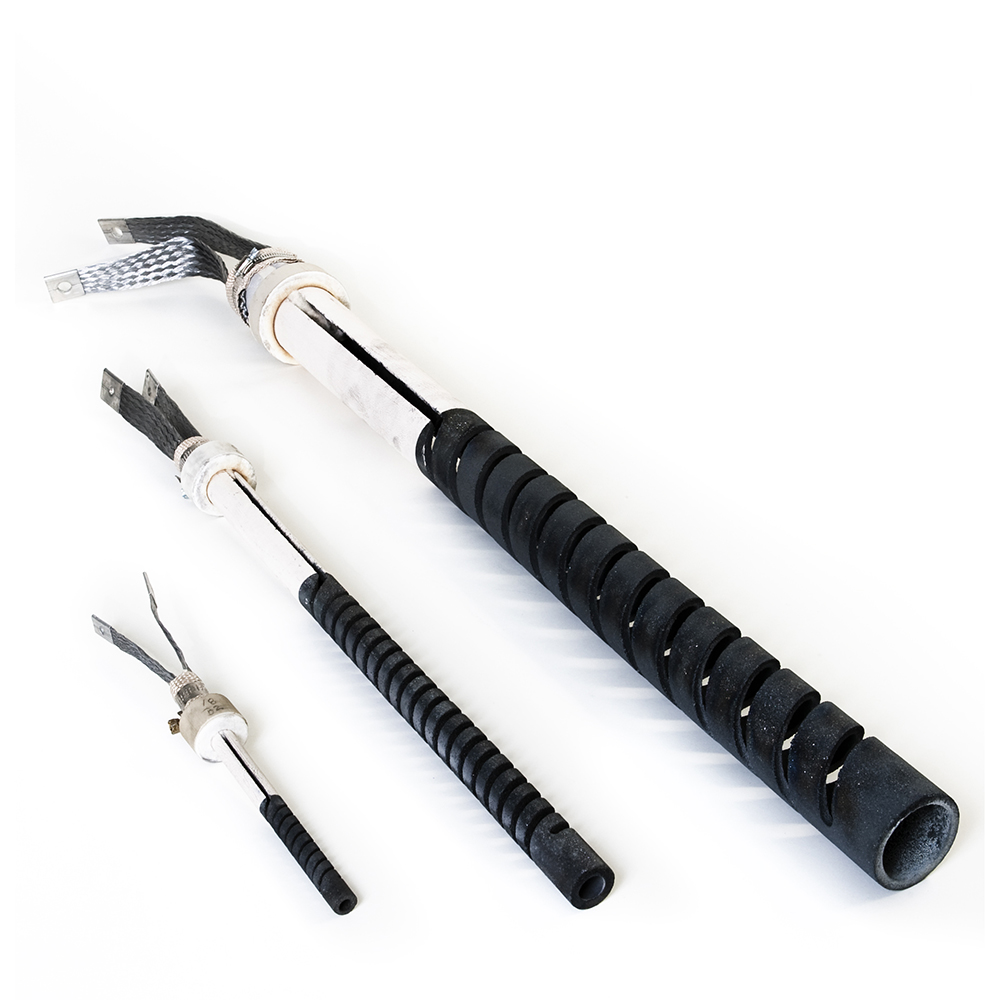

نسخهٔ مارپیچ تکی برای کوره‌های کوچک با فضای محدود مناسب است و سیم‌کشی ساده‌ای دارد. مارپیچ دوتایی در یک مسیر نصب، مقاومت بیشتری فراهم می‌کند و برای ولتاژهای بالاتر مفید است. مارپیچ روی تیوپ سرامیکی، محافظت مکانیکی بهتری می‌دهد و در محیط‌های با پاشش ذرات یا جریان هوا، پایدارتر است. در پروژه‌هایی که نیاز به تعادل مکانیکی یا مسیرهای خاص دارند، ترکیب با فرم‌های U و W به‌صورت شاخه‌های مکمل می‌تواند یکنواختی دمایی را افزایش دهد. انتخاب هر نسخه بر مبنای فضا، مسیر کابل‌کشی، الگوی تابش/کنوکسیون و الزامات نگهداری انجام می‌شود.

چک‌لیست خرید سریع

• دمای هدف و اتمسفر را مشخص کنید.
• ابعاد محفظه و محل نصب را اندازه بگیرید.
• ولتاژ/فاز تابلو را اعلام کنید.
• تعداد زون و توان هدف هر زون را تعیین کنید.
• محدودیت‌های مکانیکی و مسیر ترمینال را بنویسید.
• پروفایل دمایی را ضمیمه کنید.
• نیاز به نگهدارنده و بوش‌های سرامیکی را بررسی کنید.

سؤالات پرتکرار دربارهٔ المنت مارپیچ SiC (FAQ)

آیا می‌توانم المنت مارپیچ را در نیتروژن به ۱۴۰۰ درجه سانتی گراد برسانم؟
در نیتروژن خشک، سقف دما نسبت به هوا محافظه‌کارانه‌تر انتخاب می‌شود. معمولاً بهتر است چند ده درجه پایین‌تر هدف‌گذاری کنید و با آزمون عملی، یکنواختی و رشد مقاومت را بسنجید.

چرا جریان اولیه با گذشت زمان کاهش می‌یابد؟
به‌دلیل افزایش مقاومت اهمی سطحی SiC در اثر اکسیداسیون و دگرگونی ریزساختار. با SCR/SSR و PID می‌توان ولتاژ مؤثر را افزایش داد تا توان نامی حفظ شود و دما ثابت بماند.

فاصلهٔ مناسب از دیوارهٔ عایق چقدر است؟
فاصله به قطر، دمای هدف و الگوی جریان هوا وابسته است. به‌طور عملی چند برابر قطر المنت در نظر گرفته می‌شود تا تابش مؤثر باشد و نقاط داغ تشکیل نشود.

برای افزایش دمای سریع‌تر چه کنم؟
جرم حرارتی محفظه و بار عامل محدودکننده است. با پروفایل افزایش دمایی مرحله‌ای، افزایش سطح مؤثر یا تقسیم به چند زون می‌توان این فرآیند را سریع‌تر کرد؛ اما از شوک حرارتی اجتناب کنید.

طول عمر معمول المنت چقدر است؟
کاملاً تابع دما، اتمسفر، نرخ افزایش و پایداری دمایی و تکرار سیکل است. با دمای محافظه‌کارانه‌تر، تمیزی محیط و کنترل مناسب، عمر به‌طور محسوسی افزایش می‌یابد و نیاز به تعویض به‌تعویق می‌افتد.
