توضیحات

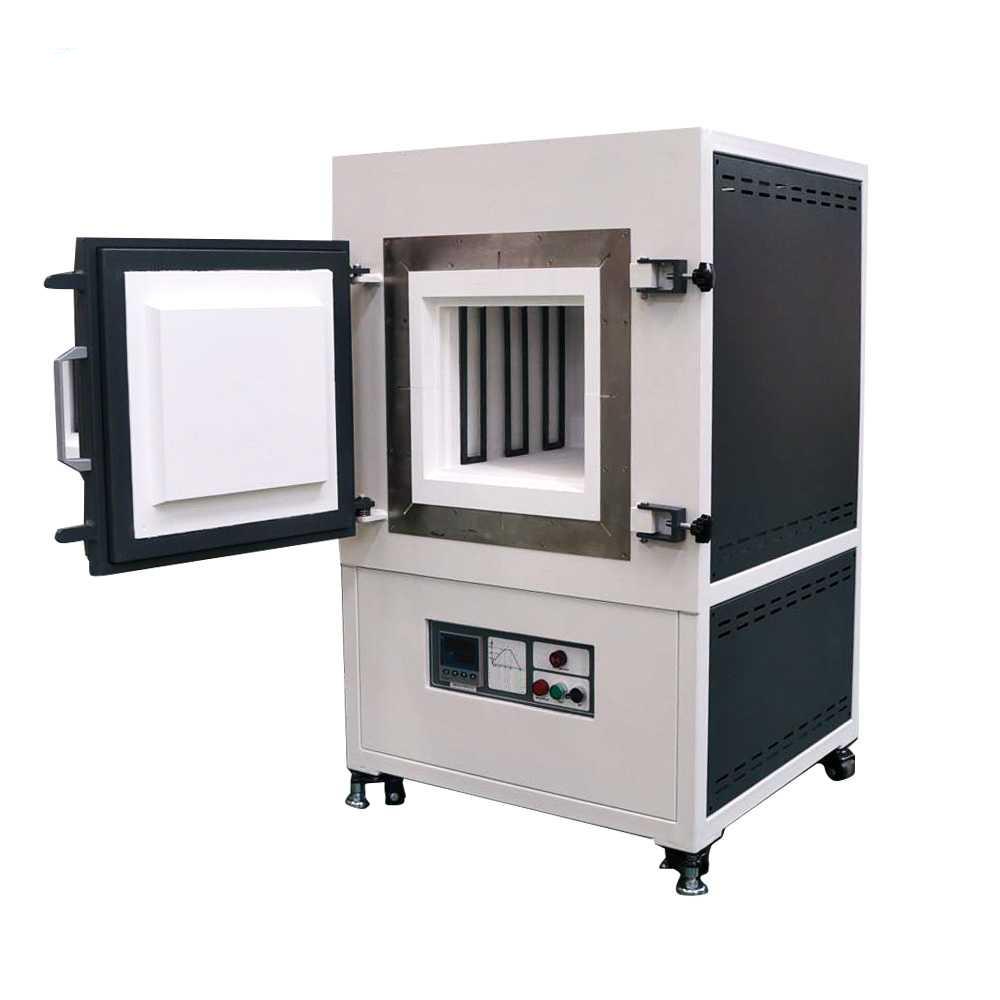

این کوره جعبهای برای دماهای کاری پیشنهادی تا حدود ۱۴۰۰–۱۳۵۰ درجه سانتی گراد در هوای اکسیدکننده طراحی شده و برای کاربرانی که به یکنواختی حرارتی پایدار، تلفات کم و کنترل‌پذیری دقیق نیاز دارند انتخابی عملی است. محفظه بر پایهٔ عایق الیافی کم‌اتلاف یا آجر نسوز سبک مقاوم به شوک حرارتی سفارشی می‌شود و ظرفیت آن بنابر نیاز از چند لیتر تا چند ده لیتر قابل انتخاب است. المنت سیلیکون کارباید (SiC) با آرایش سری/موازی و تغذیهٔ تک‌فاز یا سه‌فاز، توان نامی را متناسب با حجم و بار به ۱۸–۲ کیلووات می‌رساند. کنترل دما با ترموستات برنامه پذیر از یک الی ۳۰ مرحله صورت می‌پذیرد. یکنواختی دمایی در محدودهٔ ۱۰–۵± درجه سانتی گراد (وابسته به چینش المنت‌ها و موقعیت ترموکوپل‌ها) قابل دستیابی است. مقاومت الکتریکی المنت‌ها با افزایش دما و گذر زمان بالا می‌رود؛ بنابراین جبران خودکار از طریق کنترلر و بررسی دوره‌ای جریان/ولتاژ ضروری است.
پیشنهاد تصویر ۱۶:۹ — صحنه‌های واقعی برای صفحهٔ محصول

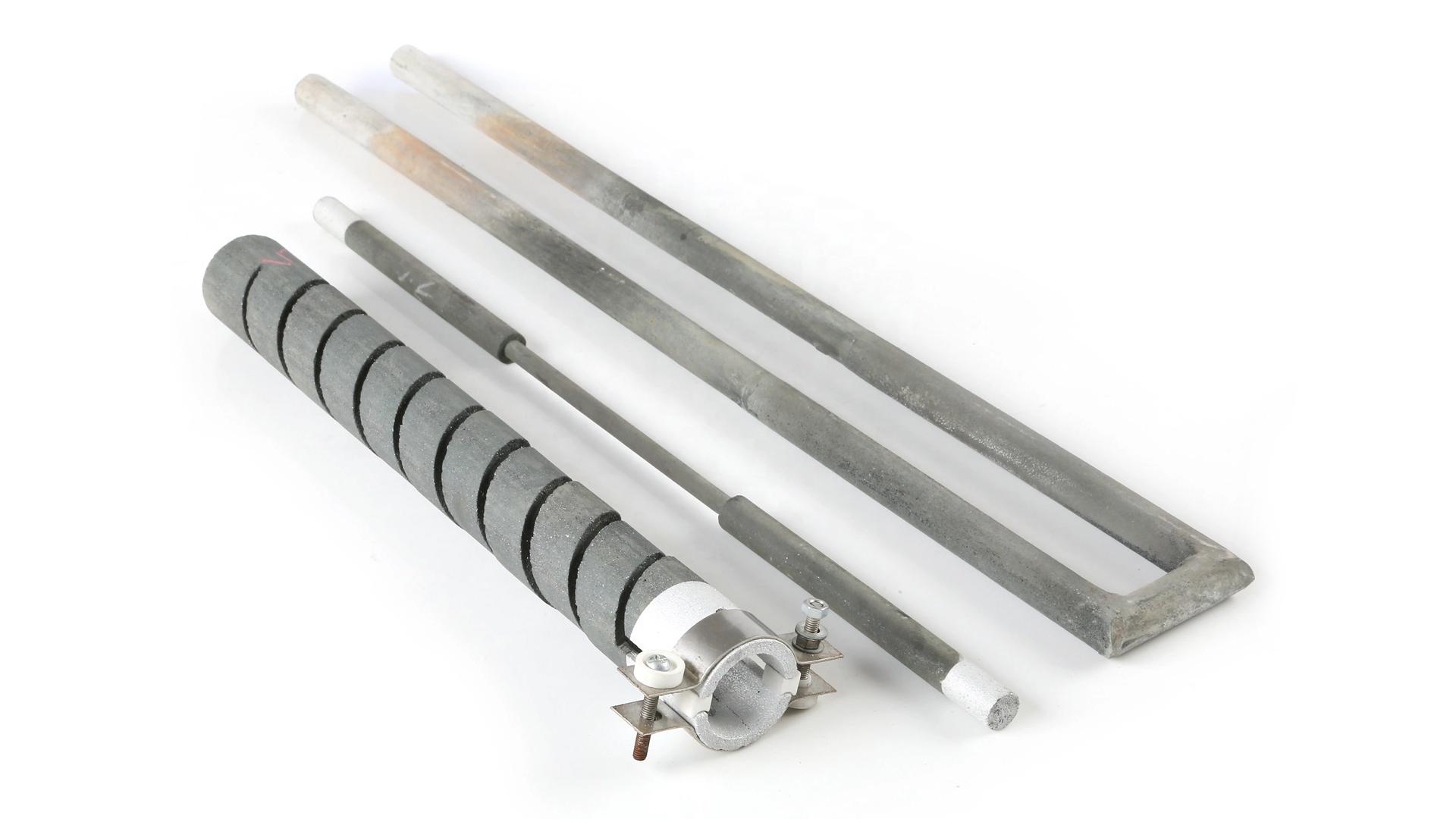

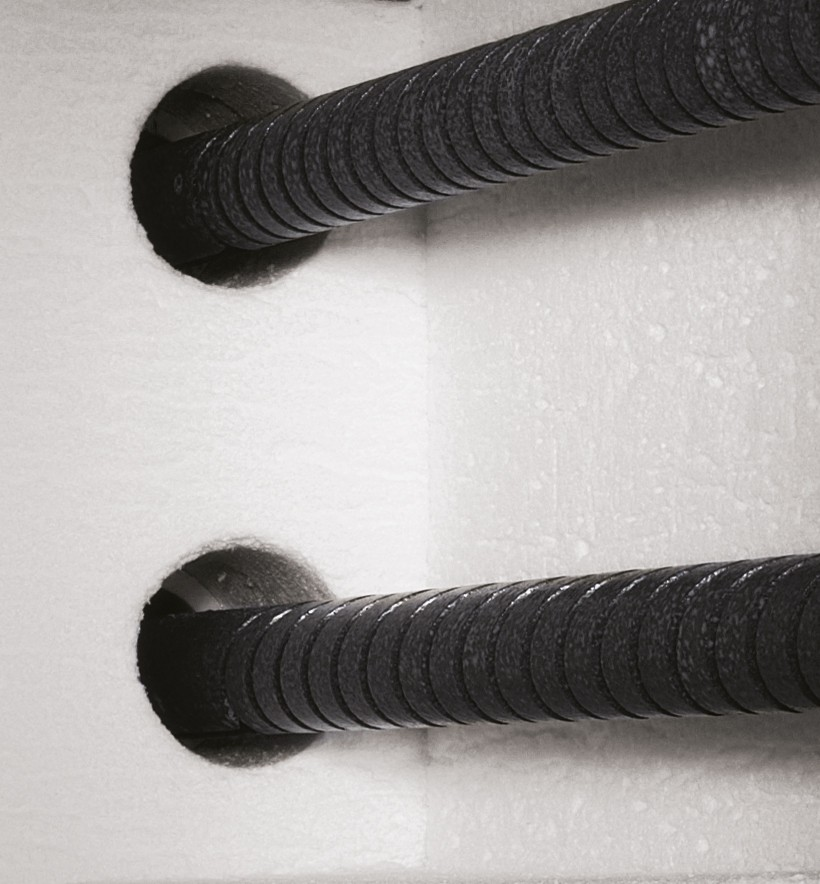

نمای داخلی یک محفظهٔ الیافی با المنت‌های میله‌ای SiC نصب‌شده روی نگه‌دارندهٔ سرامیکی؛ کپشن: «محفظهٔ الیافی با المنت SiC».
کلوزآپ تابلو برق: کنترلر PID دارای برنامهٔ رمپ/سوک و رکوردر، در کنار رکتیفایر SCR با گرمکن‌های آزمایشی؛ کپشن: «کنترل دقیق با رمپ/سوک».
چیدمان چند ترموکوپل در نقاط مختلف محفظه هنگام آزمون بار واقعی و ثبت تفاوت دما؛ کپشن: «پایش یکنواختی در بار واقعی».
راهنمای انتخاب و سفارشی سازی کوره جعبهای
برای انتخاب کوره جعبهای ۱۴۰۰ درجه ابتدا دمای هدف فرایند و پروفایل زمانی را مشخص کنید. بسیاری از فرایندها به رسیدن سریع به دما و نگهداری کوتاه نیاز دارند، در حالی‌که برخی دیگر به شیب های ملایم و سکون‌های چندمرحله‌ای وابسته‌اند. ابعاد داخلی محفظه باید به اندازه‌ای باشد که قطعه با فاصلهٔ مناسب از المنت و دیواره‌ها قرار گیرد تا از داغ‌شدن موضعی، تاب‌برداشتن و آلودگی سطحی جلوگیری شود. در سفارش‌های آزمایشگاهی، حجم‌های ۵–۲۰ لیتر متداول است و برای پایلوت‌های صنعتی می‌توان حجم‌های بالاتر را با طراحی زون‌های مجزا پیش‌بینی کرد. دسترسی برق محل نصب نیز تعیین‌کنندهٔ انتخاب تک‌فاز یا سه‌فاز خواهد بود و روی انتخاب درایو SSR یا SCR اثر مستقیم می‌گذارد.
پروفایل حرارتی بر طراحی زون‌ها اثر مستقیم دارد. فرایندهایی با نگهداری طولانی در دماهای نزدیک حداکثر به زون‌بندی و توزیع توان متوازن‌تری نیاز دارند. برای نمونه، پخت سرامیک‌های پیشرفته با شیب ملایم و سکون‌های چندمرحله‌ای از سه زون مستقل سود می‌برد. تعریف دقیق پروفایل، از بزرگ‌سازی غیرضروری توان و مصرف انرژی جلوگیری می‌کند.
گزینه‌هایی که هنگام سفارش مشخص می‌کنید باید تمام جزئیات فنی را پوشش دهد تا راه‌اندازی بدون نقص انجام شود:
- حجم محفظه برحسب لیتر، ابعاد داخلی و فاصلهٔ آزاد مطلوب پیرامون قطعه را تعیین کنید تا چرخش هوا و توزیع تابشی یکنواخت باقی بماند و نقاط داغ موضعی شکل نگیرد.
- کلاس عایق را میان الیاف کم‌اتلاف یا آجر نسوز سبک انتخاب کنید تا نسبت بین پایداری مکانیکی، پاسخ حرارتی و اتلاف انرژی به شرایط کاری شما نزدیک شود.
- نوع پروفایل دمایی خود را مشخص نمایید.
- برق ورودی تک‌فاز یا سه‌فاز، محدودهٔ ولتاژ، جریان نامی، روش کلیدزنی SSR یا SCR و سطح حفاظت تابلو را متناسب با استانداردهای سایت و ظرفیت ترانسفورماتور تنظیم کنید.
مشخصات فنی و عملکرد کوره جعبهای ۱۴۰۰ درجه
کوره جعبهای ۱۴۰۰ درجه با المنت کاربید سیلیکون، در هوای اکسیدکننده تا حدود ۱۴۰۰–۱۳۵۰ درجه سانتی گراد پاسخ‌گو است، اما ظرفیت واقعی به طراحی محفظه و کیفیت عایق بستگی دارد. توان نامی با توجه به حجم و بار به‌صورت حدودی ۱۸–۲ کیلووات تعریف می‌شود و با افزایش دما، مقاومت المنت و در نتیجه ولتاژ/جریان کاری تغییر می‌کند. تلرانس یکنواختی در بار واقعی، با چیدمان درست قطعات و تنظیم رپروفایل دمایی به‌طور محسوس بهبود می‌یابد. ترموکوپل نوع S با حفاظ مناسب به‌همراه رکوردر اختیاری، مسیر پایش را کامل می‌کند.
در انتخاب مواد نسوز، الیاف آلومینوسیلیکاتی پاسخ سریع‌تر و اتلاف کمتر ارائه می‌کنند، ولی آجر نسوز سبک در شوک‌های مکانیکی و چرخه‌های سنگین دوام بیشتری دارد. درزبندی پیرامون در و گذرگاه‌های الکتریکی باید طوری باشد که نشت‌های حرارتی و جریان‌های هوای سرد به‌حداقل برسد. در صورت نیاز به گاز بی‌اثر، ورودی و خروجی قابل تنظیم پیش‌بینی می‌شود تا جریان به‌صورت لایه‌ای و کم‌اغتشاش باقی بماند.
افزایش مقاومت المنت با در طول زمان طبیعی است و با هر ساعت کار در دماهای بالا، اکسیداسیون کنترل‌شدهٔ سطح SiC مسیر جریان را تغییر می‌دهد. برای ثابت ماندن توان، ولتاژ و سیکل‌های کلیدزنی باید بازتنظیم شود. مقایسهٔ جریان نامی روز اول و پس از چندصد ساعت کار معمولاً اختلاف قابل‌توجهی نشان می‌دهد. انتخاب کنترلر PID با خروجی آنالوگ و درایو SCR انعطاف جبرانی بیشتری فراهم می‌کند.
مشخصات فنی معمول این کوره
• دمای کاری: تا حدود ۱۴۰۰–۱۳۵۰ درجه سانتی گراد .
• توان نامی: حدود ۱۸–۲ کیلووات.
• دقت اندازه گیری: ۱± درجه سانتی گراد.
• کنترل: ترموستات برنامه پذیر از یک الی ۳۰ مرحله.
• اتمسفر: هوا/بی‌اثر.
نصب، کنترل و نکات ایمنی کوره جعبهای
نصب موفق از بستر مناسب آغاز می‌شود که باید تراز و سخت و مقاوم به دما باشد و فضای کافی برای تهویهٔ طبیعی پیرامون تابلو و بدنه تأمین شود. فاصلهٔ سرویس در دو سوی کوره، دسترسی به پشت دستگاه و مسیر خروج دود/گاز از ابتدا پیش‌بینی گردد. کابل‌کشی برق با سطح مقطع متناسب جریان کاری و رعایت استاندارد زمین‌کردن انجام شود. برای گاز بی‌اثر، سیلندر و رگولاتور با دبی قابل کنترل و شیر یک‌طرفه در مسیر ورود قرار گیرد تا برگشت حرارت یا آلودگی به سیلندر رخ ندهد.
در کنترل فرایند، برنامه‌ریزی دقیق پروفایل دمایی عمر المنت و کیفیت قطعه را بهبود می‌دهد. شیب های تند دمایی مصرف انرژی را پایین می‌آورند اما خطر گرادیان‌های موضعی را افزایش می‌دهند. شیب‌های ملایم‌تر، یکنواختی و تکرارپذیری را تقویت می‌کنند. مشخصات ترموکوپل، محل نصب و حفاظت مکانیکی آن بر صحت کنترل اثر مستقیم دارد. ثبت دادهٔ چرخه‌ها به تحلیل خرابی‌ها و برنامه‌ریزی نگهداری کمک می‌کند. هنگام توقف طولانی، برنامهٔ خنک‌کاری کنترل‌شده اجرا شود تا شوک حرارتی به عایق و قطعه وارد نشود. در نگهداری پیشگیرانه، معاینهٔ بصری ترک‌های عایق، کمانی‌شدن شاخه‌های SiC و تغییر رنگ اتصالات به تشخیص زودهنگام خرابی کمک می‌کند.
کاربردهای کوره جعبهای ۱۴۰۰ درجه و مزایای آن
کوره جعبهای ۱۴۰۰ درجه در آزمایشگاه‌های مواد، سرامیک پیشرفته، عملیات حرارتی آلیاژهای ویژه و مراکز کنترل کیفیت استفادهٔ گسترده دارد. در ساخت قطعات فریت و لعاب‌های فنی، پروفایل‌های دقیق دمایی با نگهداری کوتاه تا متوسط در دماهای بالا رایج است. صنعت شیشه برای آنیل‌های کنترل‌شدهٔ نمونه‌های کوچک از این کلاس بهره می‌برد. در شکل‌دهی و زینترینگ برخی آلیاژهای پودری، به‌ویژه در فازهای پیش‌فرآیندی، یکنواختی حرارتی و گاز بی‌اثر اهمیت ویژه‌ای دارد. پژوهش‌های دانشگاهی که نیازمند تکرارپذیری، ثبت داده و تنظیم سادهٔ برنامه‌اند، از کنترلرهای برنامه‌پذیر این مدل سود می‌برند.
از منظر طول عمر، انتخاب درست عایق و توان نامی باعث می‌شود هزینهٔ انرژی و تعمیرات کاهش یابد. عایق الیافی زمان رسیدن به دمای هدف را کوتاه‌تر می‌کند. آجر نسوز سبک در محیط‌های خشن‌تر و بارهای سنگین‌تر پایداری بیشتری نشان می‌دهد. در پایلوت‌های تولید، زون‌بندی مجزا امکان جبران عدم‌تقارن بار را می‌دهد و با پروفایل‌های چندمرحله‌ای، کیفیت فرایند تثبیت می‌شود. برای مقایسهٔ منصفانه عملکرد میان گزینه‌ها، روش آزمون یکنواختی را بر پایهٔ بار واقعی و سنجش چندنقطه‌ای یکسان‌سازی کنید.
مزیت اصلی این کلاس انعطاف در سفارشی‌سازی است. با تغییر حجم، زون‌ها و کنترل توان می‌توان کوره را دقیقاً مطابق نیاز فرایند تنظیم کرد. در پروژهٔ لعاب فنی، افزودن یک زون سقفی دمای سطحی قطعه را به محدودهٔ تلرانس رساند و زمان چرخه کاهش یافت. توصیه می‌شود سفارشی‌سازی را به شاخص‌های قابل‌اندازه‌گیری مانند تلرانس یکنواختی و زمان چرخه گره بزنید تا ارزیابی نتیجه شفاف باشد.
سؤالات پرتکرار دربارهٔ کوره جعبهای (FAQ)
پرسش‌های رایج معمولاً حول سه محور می‌چرخند: محدودهٔ واقعی دمای کاری، یکنواختی و عمر المنت. «تا ۱۴۰۰ درجه» نام‌گذاری کلاس است و عملکرد واقعی به طراحی، عایق، بارگذاری و تنظیمات کنترل وابسته است. در عمل، رسیدن به ۱۴۰۰ درجه سانتی گراد پایدار نیازمند مدیریت دقیق بار و تهویهٔ محفظه است.
محور دوم، کنترل و نگهداری است. کنترلر اجازه می‌دهد نرخ‌های افزایش/کاهش دما و سکون‌ها برنامه‌ریزی شود و با رکورد داده، کیفیت چرخه بازبینی گردد. نگهداری پیشگیرانه شامل بازدید اتصالات قدرت، بررسی ظاهری شاخه‌های SiC و اطمینان از سلامت ترموکوپل‌ها است. با رعایت این موارد، عمر مفید تجهیز و تکرارپذیری فرایند افزایش می‌یابد.
- آیا این کوره برای ۱۵۰۰ درجه سانتی گراد مناسب است؟
این مدل به‌صورت استاندارد برای ۱۵۰۰ درجه سانتی گراد عرضه نمی‌شود. - یکنواختی دمایی واقعی چقدر است؟
در محفظه‌های کوچک آزمایشگاهی یکنواختی ۱۰–۵± درجه سانتی گراد قابل دستیابی است، اما مقدار نهایی به چیدمان قطعه، موقعیت ترموکوپل و سرعت افزایش دما بستگی دارد و باید با آزمون چندنقطه‌ای روی بار واقعی سنجیده شود. - عمر المنت SiC چقدر است؟
عمر به چرخه‌های دمایی و پروفایل بستگی دارد؛ در استفادهٔ معمول آزمایشگاهی، چندصد تا چندهزار ساعت گزارش می‌شود. افزایش تدریجی مقاومت طبیعی است و با تیونینگ کنترل، قابلیت ادامهٔ کار حفظ می‌شود. - کدام منبع برق مناسب‌تر است، تک‌فاز یا سه‌فاز؟
برای توان‌های پایین و فضاهای محدود، تک‌فاز پاسخ‌گو است؛ در توان‌های بالاتر، سه‌فاز توزیع جریان و پایداری بهتری فراهم می‌کند. انتخاب نهایی باید با ظرفیت شبکه و اندازهٔ ترانس محل هم‌خوانی داشته باشد. - آیا می‌توان از گاز بی‌اثر استفاده کرد؟
بله، با درزبندی مناسب درب کوره و تعبیهٔ ورودی/خروجی قابل تنظیم، استفاده از نیتروژن یا آرگون برای کاهش اکسیداسیون قطعات امکان‌پذیر است، اما دبی و مسیر جریان باید طوری تنظیم شود که یکنواختی حرارتی مختل نشود.
چک‌لیست خرید سریع
دمای هدف و پروفایل رمپ/سوک را دقیق بنویسید؛ حجم و ابعاد داخلی محفظه را با فاصلهٔ آزاد پیرامون قطعه تعیین کنید؛ برق ورودی، جریان نامی و نوع درایو SSR یا SCR را مشخص کنید؛ تعداد زون‌ها و روش سنجش یکنواختی را اعلام کنید؛ نیاز به گاز بی‌اثر و مسیر ورود/خروج را تعریف کنید؛ رکورد داده، آلارم‌ها و محدودکنندهٔ دمایی مستقل را در لیست تجهیزات بگنجانید؛ شرایط نصب، تهویه و فاصلهٔ سرویس را روی سایت بررسی کنید.
