کوره تیوپی ۱۱۰۰ درجه برای فرآیندهایی طراحی می‌شود که کنترل دقیق دما و شرایط داخل لوله اهمیت دارد. در بازه دمایی ۸۰۰ تا ۱۱۰۰ درجه سانتی‌گراد، فقط رسیدن کوره به دمای تنظیم‌شده کافی نیست؛ یکنواختی حرارت در طول ناحیه کاری، نوع لوله، اتمسفر مورد نیاز و ابعاد نمونه نیز مستقیماً روی نتیجه فرآیند اثر می‌گذارند. به همین دلیل، انتخاب کوره باید بر اساس شرایط واقعی کار انجام شود، نه صرفاً عدد درج‌شده روی مشخصات دستگاه.

کوره تیوپی ۱۱۰۰ درجه چیست و کجا به کار می‌رود؟

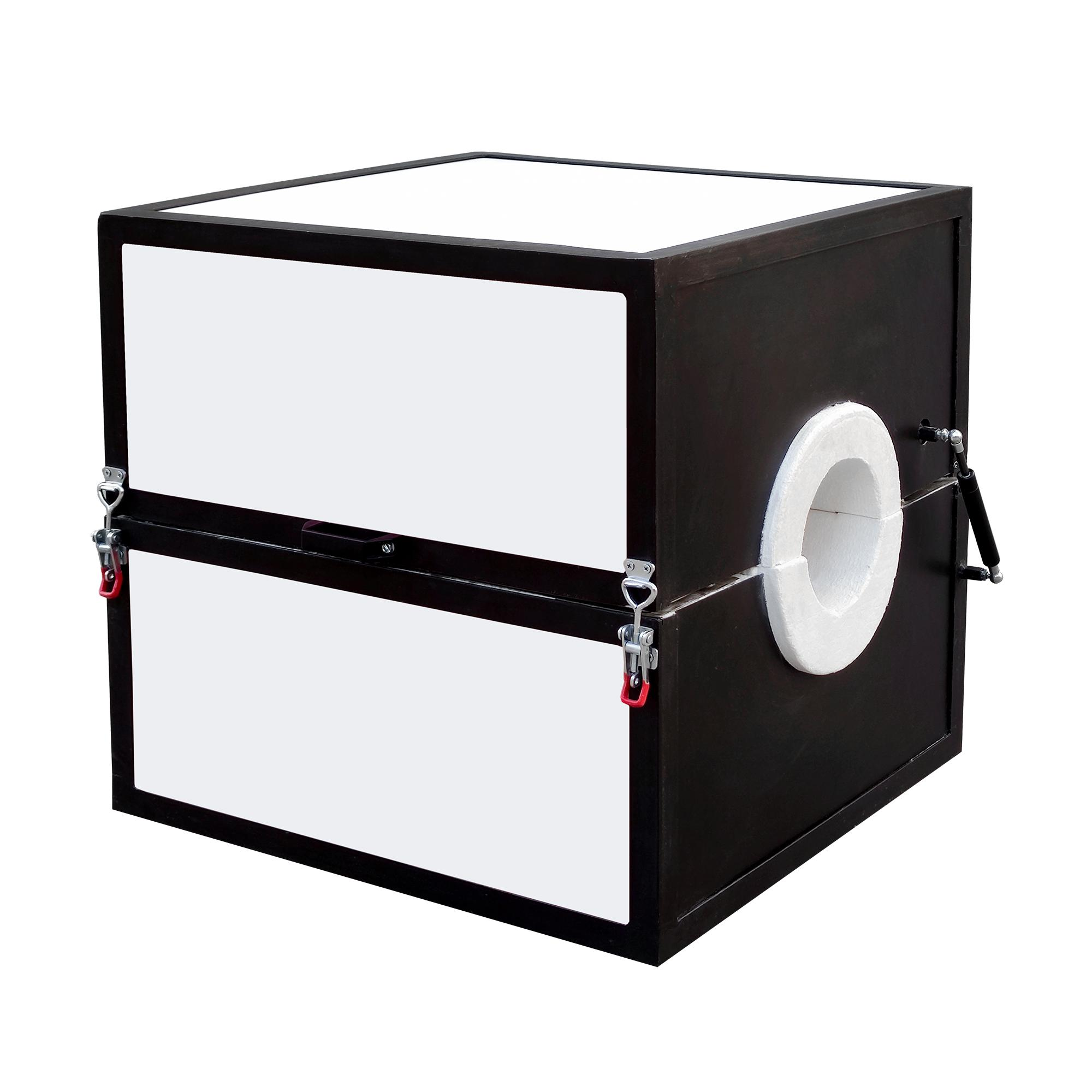

این نوع کوره، یک سیستم حرارتی لوله‌ای است که برای دستیابی پایدار به دماهای بالا در محیطی کنترل‌شده طراحی شده است. برخلاف کوره‌های جعبه‌ای، هندسه لوله‌ای امکان کنترل دقیق‌تر اتمسفر داخلی را می‌دهد و برای فرآیندهایی مناسب است که نمونه باید در یک جریان گازی مشخص قرار بگیرد.

ساختار لوله‌ای و اصل کارکرد

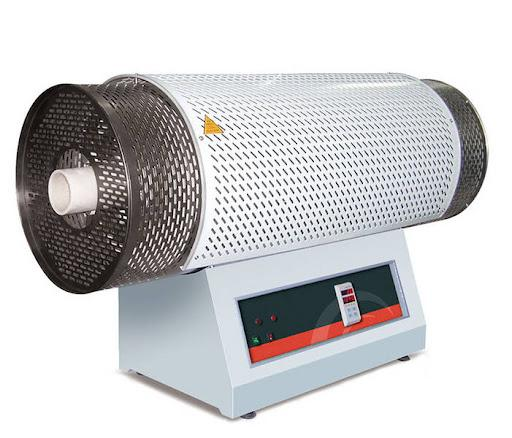

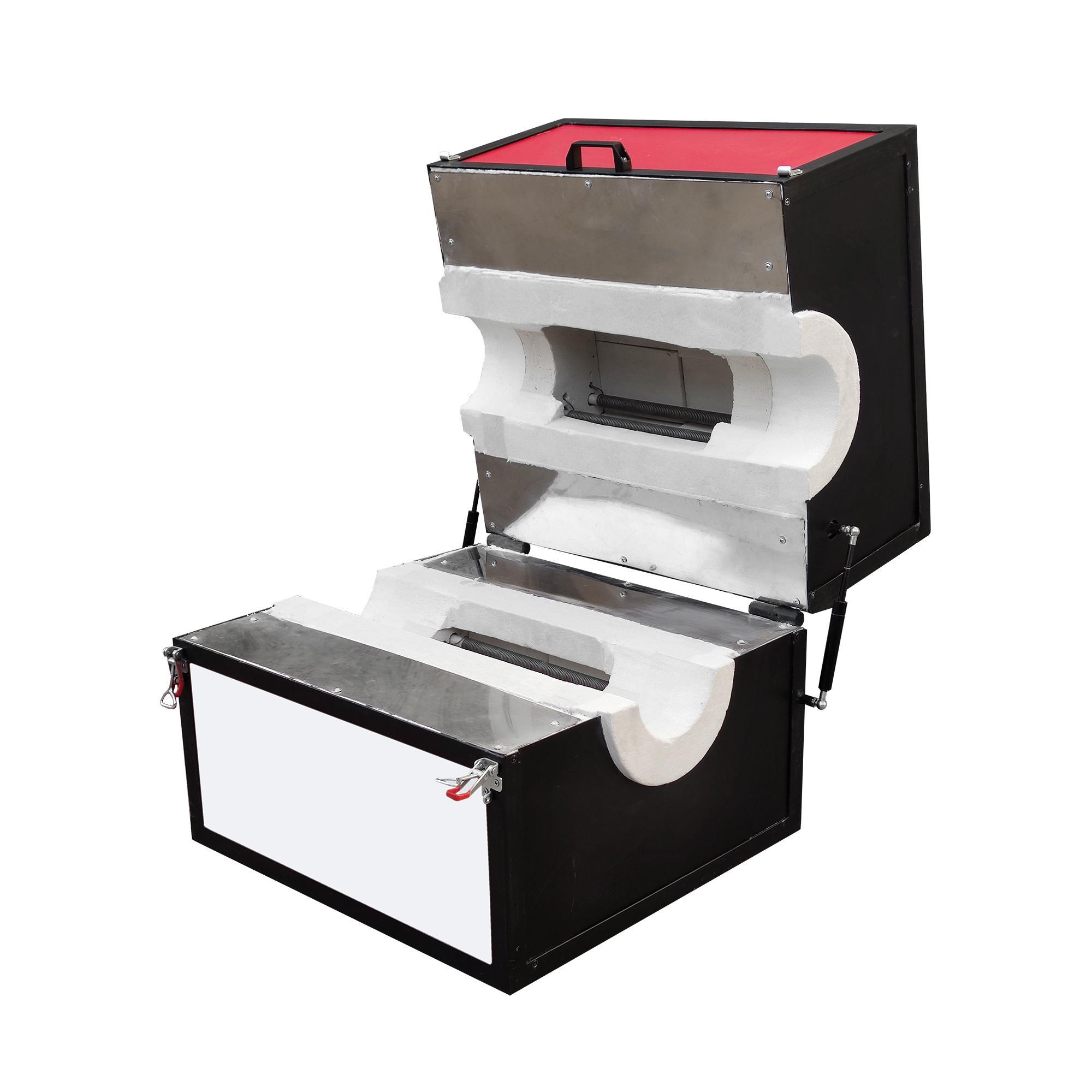

هسته اصلی این کوره یک لوله دیرگداز است، معمولاً کوارتز یا آلومینا، که داخل پوشش عایق قرار می‌گیرد و المنت‌های حرارتی در اطراف آن چیده شده‌اند. گرما از المنت‌ها به لوله منتقل می‌شود و لوله دیرگداز محیطی یکنواخت و ایزوله از محیط بیرونی ایجاد می‌کند. ناحیه گرمایش یکنواخت که اصطلاحاً Uniform Heating Zone نامیده می‌شود، بخشی از لوله است که در آن انحراف دما از نقطه تنظیم در محدوده‌ای قابل قبول باقی می‌ماند. طراحی این ناحیه مستقیماً روی کیفیت فرآیند شما اثر می‌گذارد.

صنایع و فرآیندهایی که به این بازه دمایی نیاز دارند

بازه دمایی تا ۱۱۰۰ درجه سانتی‌گراد در طیف گسترده‌ای از فرآیندها کاربرد دارد. سینتر کردن پودرهای سرامیکی، آنیل کردن قطعات فلزی، فرآیندهای اکسیداسیون کنترل‌شده در صنعت نیمه‌هادی، کلسیناسیون مواد اولیه آزمایشگاهی، و بعضی فرآیندهای CVD در بازه‌های دمایی پایین‌تر، همه به این نوع تجهیز نیاز دارند. در واحدهای تحقیق و توسعه مواد پیشرفته در ایران، این کوره‌ها اغلب برای سنتز پودرهای اکسیدی یا ایجاد پوشش‌های نازک روی سطوح استفاده می‌شوند.

مشخصات فنی که پیش از خرید باید بررسی شوند

نگاه کردن فقط به دمای نامی کوره کافی نیست. دو کوره با دمای نامی یکسان می‌توانند در عملکرد واقعی تفاوت چشمگیری داشته باشند. پیش از هر تصمیمی، این سه پارامتر را با دقت بررسی کنید.

قطر و طول ناحیه گرمایش یکنواخت

قطر داخلی لوله مستقیماً ابعاد نمونه‌ای را که می‌توانید داخل کوره قرار دهید محدود می‌کند. اما طول ناحیه یکنواخت مهم‌تر از قطر است. اگر نمونه‌ای با طول ۲۰ میلی‌متر دارید اما ناحیه یکنواخت کوره کوتاه‌تر است، دوسر نمونه دما متفاوتی نسبت به مرکز خواهند داشت و نتیجه فرآیند قابل اعتماد نخواهد بود. این موضوع در آزمایشگاه‌هایی که روی سنتز مواد کار می‌کنند، به کرات باعث اختلاف نتایج بین نمونه‌های مختلف شده است.

نوع المنت حرارتی و سازگاری با اتمسفر کوره

المنت‌های نیکل کروم کانتال از رایج‌ترین گزینه‌ها در این محدوده دمایی هستند. المنت کانتال در محیط‌های اکسیدکننده پایداراست، اما در اتمسفرهای احیایی سولفور یا هیدروژن آسیب‌پذیر می‌شود. اگر فرآیند شما شامل جریان گاز H2 است، انتخاب نوع المنت باید با دقت بیشتری انجام شود تا از فرسودگی زود هنگام جلوگیری شود.

کنترلر دما و دقت نقطه تنظیم

کنترلر PID با دقت مناسب، تفاوت بین یک فرآیند قابل تکرار و یک فرآیند تصادفی است. برای فرآیندهایی که انحراف دما نباید از ۱± درجه تجاوز کند، باید مشخصات کنترلر را از سازنده به صورت مکتوب دریافت کنید. همچنین بررسی کنید که آیا کنترلر امکان تعریف پروفایل دمایی چند مرحله‌ای را دارد یا فقط به یک نقطه تنظیم ثابت محدود است.

محدودیت‌های عملیاتی که نمی‌توان نادیده گرفت

علاوه بر دمای نامی، محدودیت‌هایی مانند نرخ مجاز تغییر دما، حداکثر دمای لوله و ظرفیت بارگذاری باید هنگام انتخاب کوره بررسی شوند.

نرخ مجاز شیب افزایش و کاهش دما

افزایش یا کاهش دما با نرخ بیش از حد مجاز می‌تواند به لوله دیرگداز آسیب بزند، به خصوص اگر لوله از جنس کوارتز باشد. شوک حرارتی سریع، تنش‌های مکانیکی ایجاد می‌کند که در طول زمان به ترک‌های ریز و در نهایت شکست لوله منجر می‌شود. نرخ شیب دمایی مجاز را از سازنده بخواهید و مطمئن شوید که پروفایل دمایی فرآیند شما با این محدودیت سازگار است.

حداکثر بار حرارتی مجاز روی لوله کوارتز یا آلومینا

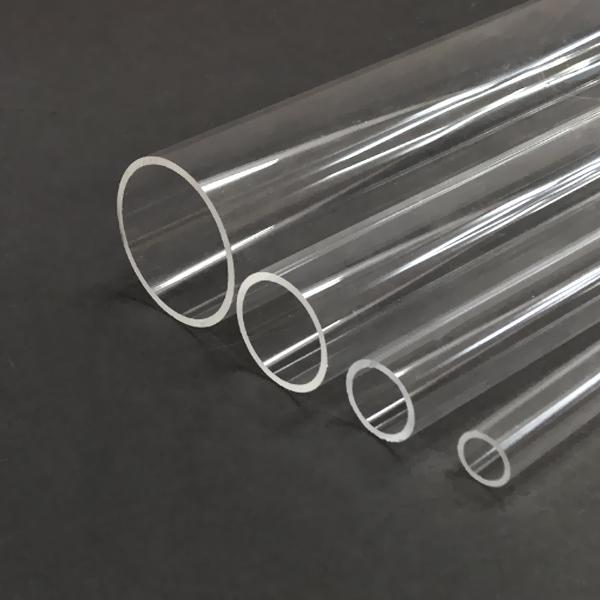

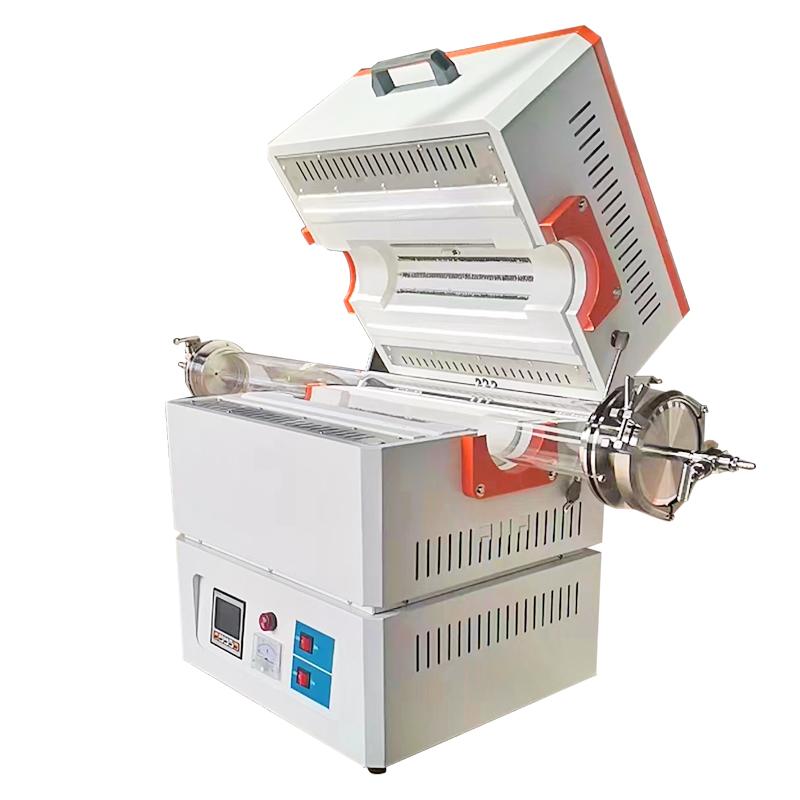

لوله کوارتز در دماهای بالای ۱۰۵۰ درجه سانتی‌گراد به تدریج شفافیت خود را از دست می‌دهد و خواص مکانیکی‌اش کاهش می‌یابد. اگر فرآیند شما به کار مستمر نزدیک به سقف دمایی کوره نیاز دارد، لوله آلومینا انتخاب مناسب‌تری است. قرار دادن نمونه‌های سنگین یا جای گذاری تنگاتنگ قطعات درون لوله هم می‌تواند توزیع حرارت را به هم بریزد و بار مکانیکی نامتقارن ایجاد کند.

سازگاری با گازها و اتمسفرهای فرآیندی

یکی از مهم‌ترین مزایای کوره لوله‌ای نسبت به انواع دیگر، امکان کنترل اتمسفر داخلی است. اما این امکان تنها زمانی واقعی می‌شود که اتصالات و آب‌بندی‌ها درست انجام شده باشند.

شرایط استفاده در اتمسفر احیایی، اکسیدی یا خنثی

هر نوع اتمسفر الزامات خاص خودش را دارد. استفاده از گازهای احیایی مثل H2 یا مخلوط H2/N2 نیازمند رعایت دقیق ایمنی و تهویه مناسب در محیط کارگاه است. گازهای خنثی مثل آرگون یا نیتروژن امن‌تر هستند اما باید از کیفیت خلوص گاز اطمینان حاصل شود؛ چون ناخالصی‌های اکسیژن در گازهای درجه‌پایین می‌توانند فرآیندهای حساس را تحت تاثیر قرار دهند. اتمسفر اکسیدی هم برای بعضی المنت‌ها و مواد آب‌بندی محدودیت دارد.

اتصالات ورودی/خروجی گاز و آب‌بندی فلنج‌ها

فلنج‌های دو سر لوله باید به درستی آب‌بندی شوند تا نشتی گاز رخ ندهد. در کارگاه‌هایی که با گازهای قابل اشتعال کار می‌کنند، بررسی دوره‌ای آب‌بندی فلنج‌ها با محلول آب و صابون یا دستگاه لیک‌دتکتور ضروری است. اتصالات استاندارد باید با سیستم گاز خارجی سازگار باشند و هیچ‌گاه از آداپتورهای خانگی یا غیراستاندارد برای اتصال گاز استفاده نشود.

نکات نصب و راه‌اندازی در کارگاه

اشتباهات نصب اغلب در هفته‌های اول خودشان را نشان نمی‌دهند. یک نصب نادرست می‌تواند ماه‌ها بعد به صورت انحراف غیرمنتظره دما یا عمر کوتاه‌تر المنت ظاهر شود.

موقعیت‌گذاری افقی یا عمودی و تأثیر آن بر یکنواختی توزیع دما

اغلب کوره‌های لوله‌ای در حالت افقی نصب می‌شوند، اما بعضی فرآیندها به نصب عمودی نیاز دارند، مثلاً وقتی نمونه باید با گرانش ثابت بماند یا رسوب‌گذاری از بالا انجام می‌شود. توزیع دما در نصب عمودی می‌تواند متفاوت باشد و باید پیش از شروع فرآیند واقعی، با ترموکوپل‌های کالیبره‌شده مپ‌برداری دمایی انجام شود. سازنده باید مشخص کند که کوره برای کدام حالت طراحی اصلی دارد.

الزامات برق‌رسانی و ارت‌گذاری صحیح

ولتاژ نامی و توان مصرفی کوره باید با شبکه برق کارگاه تطابق داشته باشد. نوسانات برق شهری در بعضی مناطق صنعتی می‌تواند عملکرد کنترلر را مختل کند؛ در این موارد استفاده از تثبیت‌کننده ولتاژ توصیه می‌شود. ارت‌گذاری صحیح هم از نظر ایمنی کاربر و هم برای جلوگیری از تداخل الکتریکی با سایر تجهیزات اندازه‌گیری در محیط آزمایشگاه ضروری است.

برنامه سرویس دوره‌ای و نشانه‌های فرسودگی در کوره تیوپی ۱۱۰۰ درجه

کوره‌های لوله‌ای اگر درست نگهداری شوند، سال‌ها بدون مشکل جدی کار می‌کنند. اما نبود برنامه سرویس منظم معمولاً به یک خرابی ناخوشایند در وسط یک سیکل حرارتی مهم ختم می‌شود.

بازرسی المنت و لوله دیرگداز در فواصل زمانی مشخص

المنت‌های حرارتی با گذشت زمان مقاومت الکتریکی‌شان تغییر می‌کند. این تغییر معمولاً تدریجی است و می‌توان با اندازه‌گیری دوره‌ای مقاومت المنت، روند فرسودگی را رصد کرد. لوله دیرگداز هم باید از نظر وجود ترک‌های ریز، تغییر رنگ ناهمگن یا رسوب مواد بر روی جداره بررسی شود. فاصله زمانی این بازرسی‌ها به شدت استفاده از کوره بستگی دارد و باید با سازنده هماهنگ شود.

علائم هشداردهنده خرابی پیش از توقف ناخواسته تولید

چند نشانه معمولاً پیش از خرابی کامل ظاهر می‌شوند که نباید نادیده گرفته شوند:

• زمان رسیدن به دمای تنظیم‌شده نسبت به قبل افزایش محسوسی پیدا کرده است
• کنترلر پیوسته خطای over-shoot یا under-shoot نشان می‌دهد در حالی که قبلاً این رفتار نداشت
• صدای غیرعادی یا بوی سوختگی در حین کار وجود دارد
• دمای خوانده‌شده توسط ترموکوپل بیرونی با نمایشگر کنترلر اختلاف غیرمعمول دارد

هر یک از این نشانه‌ها دلیلی برای توقف اختیاری و بررسی فنی است، نه ادامه کار تا رسیدن به خرابی کامل.

راهنمای انتخاب مدل مناسب از اسرا صنعت

انتخاب درست از میان مدل‌های مختلف، به پاسخ دادن به چند سؤال فنی مشخص پیش از سفارش بستگی دارد. بدون این اطلاعات، احتمال انتخاب مدلی که با فرآیند واقعی شما تطابق کامل نداشته باشد بالاست.

پرسش‌های فنی که باید پیش از سفارش پاسخ داده شوند

تیم فنی اسرا صنعت برای رسیدن به مناسب‌ترین پیکربندی، به اطلاعات زیر نیاز دارد. داشتن پاسخ روشن برای هر کدام، فرآیند انتخاب را دقیق‌تر و سریع‌تر می‌کند:

1. حداکثر دمای کاری مورد نیاز و اینکه آیا کار مستمر در نزدیکی این دما انجام می‌شود یا موردی است
2. ابعاد نمونه یا قطعه‌ای که باید داخل کوره قرار گیرد
3. نوع اتمسفر فرآیندی: هوا، نیتروژن، آرگون، هیدروژن یا مخلوط
4. نرخ گرمایش و سرمایش مورد نظر و اینکه آیا پروفایل چند مرحله‌ای نیاز است
5. محیط نصب: آزمایشگاه، کارگاه تولید، یا فضای تمیز

پاسخ به این سؤالات پایه‌ای‌ترین اطلاعاتی است که انتخاب درست را ممکن می‌کند.

قطعات یدکی و پشتیبانی پس از فروش

یکی از مواردی که در خرید تجهیزات صنعتی اغلب کم‌اهمیت‌تر از آنچه باید دیده می‌شود، دسترسی به قطعات یدکی است. المنت‌های حرارتی، لوله‌های دیرگداز و قطعات فلنج باید با تاخیر کوتاهی قابل تأمین باشند تا یک خرابی جزئی تبدیل به توقف طولانی خط نشود. پیش از نهایی کردن سفارش، از اسرا صنعت بخواهید وضعیت موجودی قطعات یدکی و زمان تحویل آن‌ها را مشخص کنند.

اگر هنوز در انتخاب مدل مناسب برای فرآیند خود تردید دارید، با کارشناسان اسرا صنعت تماس بگیرید و جزئیات فنی فرآیند تان را در میان بگذارید. پیش از سفارش، مشخصات فرآیند، ابعاد نمونه، اتمسفر و شرایط برق ورودی را با تأمین‌کننده بررسی کنید. این اطلاعات مبنای انتخاب مدل و پیکربندی مناسب کوره خواهد بود.
