توضیحات

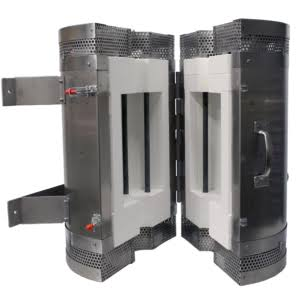

کوره تیوپی ۱۴۰۰ درجه چه نیازی را در صنعت حل میکند؟
وقتی فرآیند حرارتی شما به دماهای بالای ۱۲۰۰ درجه سانتیگراد نیاز دارد، دیگر با طیف وسیعی از دستگاههای موجود روبهرو نیستید. خیلی از کورههای معمول در محدوده ۱۱۰۰ تا ۱۲۰۰ درجه سقف میزنند و در این بازه، اگر فرآیند شما فضای حرارتی باریکتری بخواهد، کوچکترین انحراف میتواند یک دسته نمونه را از دور خارج کند. کوره تیوپی ۱۴۰۰ درجه دقیقاً برای همین فاصله طراحی شده است، آن بازهای که خیلی از تجهیزات عمومیتر نمیتوانند پوشش بدهند.
محدوده دمایی و اهمیت آن در فرآیندهای حرارتی حساس
رسیدن به دمای ۱۴۰۰ درجه سانتیگراد و نگه داشتن آن با تلرانس مشخص، دو چالش کاملاً متفاوت است. در بسیاری از فرآیندهای سینتر یا کلسیناسیون، پنجره دمایی مؤثر تنها چند ده درجه است. اگر کوره در این بازه ناپایدار عمل کند، نه فقط نمونه از دست میرود، بلکه نتایج آزمون تکرارپذیری ندارند و ارزش دادههای بهدستآمده زیر سؤال میرود.
مواد پیشرفتهای مثل اکسید زیرکونیوم، نیترید سیلیکون یا آلومینای آرایهای، برای دستیابی به ریزساختار هدف به پروفایلهای دمایی دقیق نیاز دارند. کمتر از ۵۰ درجه بالاتر یا پایینتر از دمای بهینه ممکن است خواص مکانیکی نمونه را بطور کامل تغییر دهد.
تفاوت این محصول با کورههای دمای پایینتر در کاربردهای واقعی
کورههای دمای پایینتر از نظر جنس المنت، نوع عایقبندی و مکانیزم کنترل با این محصول تفاوت بنیادی دارند. المنتهای نیکروم که در کورههای ۱۰۰۰ درجه رایجاند، در محدوده ۱۴۰۰ درجه عمر قابلقبولی ندارند. در این بازه، معمولاً از المنتهای MoSi۲ یا SiC استفاده میشود که رفتار مقاومتی متفاوتی دارند و پاور ساپلای و کنترلر دستگاه باید با آنها سازگار طراحی شده باشد.
این تفاوت در کارگاههای آزمایشگاهی ایران خیلی اوقات نادیده گرفته میشود؛ خریدار تصور میکند کورهای که تا ۱۳۰۰ درجه رفته، با تنظیم ستپوینت بالاتر، به ۱۴۰۰ درجه هم میرسد. اما اختلاف طراحی ساختاری در این دو محصول باعث میشود چنین انتظاری معمولاً در عمل ناکام بماند.
مشخصات فنی که باید پیش از خرید بررسی کنید
خرید یک کوره تیوپی صرفاً بر اساس دمای نامی آن، یکی از رایجترین اشتباهاتی است که در خرید تجهیزات آزمایشگاهی رخ میدهد. چند پارامتر فنی هستند که ممکن است در بروشور کمتر برجسته شوند، اما در کار روزمره با دستگاه نقش تعیینکنندهای دارند.
ابعاد لوله، طول منطقه گرمایش یکنواخت و تلرانس دما
قطر داخلی لوله و طول منطقه گرمایش یکنواخت (Uniform Heating Zone) دو مشخصهای هستند که مستقیماً ظرفیت عملی دستگاه را تعریف میکنند. لوله با قطر ۵۰ میلیمتر ممکن است برای تست قطعات کوچک کافی باشد، اما اگر قرار است نمونههای بزرگتر یا چینش متعدد پردازش شوند، انتخاب قطر بزرگتر از ابتدا ضروری است.
تلرانس دما در منطقه گرمایش یکنواخت، که اغلب ۱ ±درجه سانتیگراد در مشخصات فنی درج میشود، باید با دقت بررسی شود. این عدد را با الزامات فرآیند خودتان مقایسه کنید، نه با استانداردهای عمومی بازار.
نوع المنت حرارتی و سازگاری با اتمسفر کاری

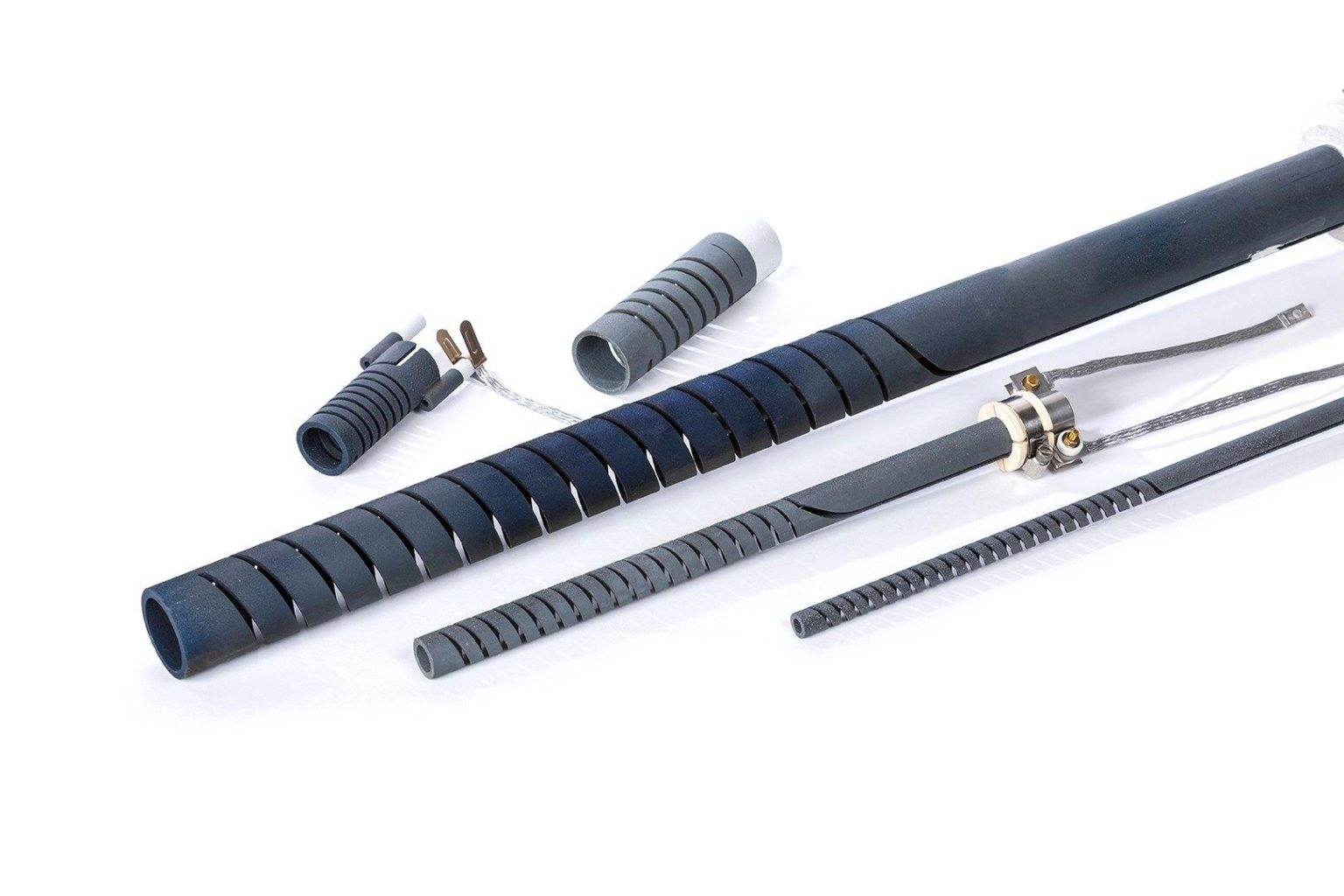

یکی از پرسشهای اساسی پیش از خرید این است که فرآیند شما در چه اتمسفری انجام میشود: هوا، گاز خنثی مثل آرگون یا نیتروژن، یا وکیوم. المنتهای MoSi۲ در اتمسفر اکسید کننده عملکرد بهتری دارند، اما در اتمسفر احیا کننده مستعد خوردگی هستند. المنتهای SiC طیف کاربردی گستردهتری دارند اما ماهیت مقاومتی آنها در طول عمر تغییر میکند و کنترلر باید این رفتار را مدیریت کند.

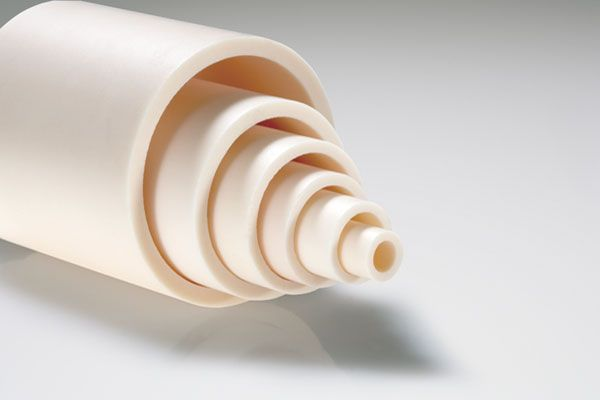

اگر قرار است دستگاه در اتمسفر گاز خنثی یا وکیوم کار کند، لازم است از لوله مناسب، مثل آلومینا یا کوارتز با خلوص مشخص، و فلنجهای آببندیشده استفاده شود. این آیتمها اغلب به عنوان تجهیزات جانبی ارائه میشوند و باید در مرحله سفارشدهی به صراحت درخواست شوند.
سرعت افزایش و کاهش دما و اثر آن بر عمر المنت
المنتهای حرارتی در دماهای بالا به شوک حرارتی حساس هستند. افزایش دمای خیلی سریع، مخصوصاً در محدوده دمایی بالای ۱۰۰۰ درجه، میتواند به ترکخوردگی تدریجی المنت منجر شود. بیشتر سازندگان معتبر یک شیب حداکثری توصیه میکنند که باید در برنامهریزی پروفایل حرارتی رعایت شود.
کاهش دما نیز به همان اندازه اهمیت دارد. خاموش کردن ناگهانی کوره در دماهای بالا، هم المنت و هم لوله کوره را در معرض آسیب قرار میدهد. برنامهریزی یک کاهش دماس کنترلشده، به خصوص هنگام عملیات شبانه، نقش مهمی در افزایش بازه سرویس دستگاه دارد.
کاربردهای رایج در صنعت و آزمایشگاه
این محصول در طیف گستردهای از محیطهای صنعتی و تحقیقاتی کاربرد دارد. از آزمایشگاههای دانشگاهی که روی مواد جدید کار میکنند تا خطوط تولید نیمهصنعتی که نیاز به فرآیند حرارتی کنترلشده دارند.
سینتر، کلسیناسیون و عملیات حرارتی مواد پیشرفته
زینترینگ پودرهای سرامیکی و فلزی یکی از اصلیترین کاربردهای این دستگاه است. در این فرآیند، دما، زمان نگهداری و اتمسفر کوره با هم تعیین میکنند که محصول نهایی چه تخلخلی داشته باشد و چه استحکام مکانیکی به دست بیاید. کلسیناسیون کاتالیستها، پیگمانهای پیشرفته و مواد الکتروشیمیایی نیز در این بازه دمایی انجام میشود و نیاز به پروفایلهای چندمرحلهای دارد که کنترلر دستگاه باید قادر به اجرای آنها باشد.
تستهای مواد، سرامیکهای فنی و کاربیدها
در آزمایشگاههای تحقیقاتی، این دستگاه برای بررسی رفتار فازی مواد در دماهای بالا استفاده میشود. سرامیکهای فنی نظیر کاربید سیلیکون، کاربید بور و نیترید آلومینیوم، همگی به فرآیندهای حرارتی در همین بازه دمایی نیاز دارند. خطاهای کوچک در پروفایل دمایی میتوانند نتایج آزمونهای XRD یا SEM را بطور قابلتوجهی تغییر دهند، بنابراین دقت و تکرارپذیری دستگاه در این موارد حیاتی است.
نکاتی که در انتخاب تأمینکننده نادیده گرفته میشوند
خرید کوره صرفاً یک معامله سختافزاری نیست. اگر تأمینکننده نتواند پشتیبانی فنی مناسب ارائه دهد، یا قطعات یدکی در زمان توقف دستگاه در دسترس نباشد، هزینه واقعی خرید بسیار بیشتر از قیمت اولیه خواهد شد.
کنترلر دما: دقت، پروتکل ارتباطی و قابلیت برنامهریزی چندمرحلهای
کنترلر دما در این محصول باید از برنامهریزی پروفایلهای چندمرحلهای پشتیبانی کند. این یعنی امکان تعریف ترکیبهایی از شیب دمایی، نگهداری در دمای مشخص و افزایش دما در یک سیکل خودکار. خیلی از کورههای ارزانتر کنترلر سادهای دارند که فقط یک ستپوینت ثابت را نگه میدارد و توقع برنامهریزی چندمرحلهای از آنها غیرواقعی است.
دسترسی به پروتکلهای ارتباطی مثل RS-۴۸۵ یا مودباس، امکان لاگکردن دادههای دما و ادغام با سیستمهای ثبت داده را فراهم میکند. در محیطهایی که استانداردهای ISO یا سایر الزامات ثبت فرآیند مطرح است، این قابلیت ضروری است.
گارانتی المنت و دسترسی به قطعات یدکی در داخل کشور
المنت یکی از اجزایی است که با گذشت زمان و تعداد سیکلها مستهلک میشود. پرسیدن از تأمینکننده درباره شرایط گارانتی المنت و موجودی قطعات یدکی در داخل کشور، یک سوال کاملاً فنی و منطقی است. اگر تنها راه تامین المنت یدکی واردات مستقیم با زمان تحویل ۷ هفته باشد، برنامهریزی تولید یا تحقیق شما دچار اختلال میشود.
مستندات فنی و کالیبراسیون دما از سوی سازنده
یک تأمینکننده معتبر باید بتواند گزارش کالیبراسیون دما را ارائه دهد که نشان دهد توزیع دما در منطقه گرمایش یکنواخت چگونه است. این مستندات نه یک خواسته تجملی، بلکه مبنای ارزیابی تکرارپذیری فرآیند هستند. در محیطهای تحقیقاتی که نتایج آزمونها باید قابل استناد باشند، نبود این دادهها یک نقص جدی محسوب میشود.
نگهداری دورهای و شناخت نشانههای خرابی زودهنگام
نگهداری این دستگاه ساده است، اما منظم بودن آن اهمیت دارد. بسیاری از خرابیهای گرانقیمت، از جمله شکستن المنت یا خرابی ترموکوپل، پیش از وقوع نشانههایی دارند که اگر به آنها توجه شود، میتوان از توقف ناگهانی جلوگیری کرد.
بازههای توصیهشده برای بررسی المنت و ترموکوپل
بررسی ظاهری المنت برای تشخیص ترکخوردگی یا تغییر رنگ غیر عادی، یکی از سادهترین اقدامات نگهداری است که باید در بازههای منظم، بسته به شدت استفاده انجام شود. ترموکوپلها نیز با گذشت زمان دچار دریفت میشوند و باید دورهای با ابزار مرجع بررسی شوند تا مطمئن شوید دمای نمایشدادهشده با دمای واقعی منطبق است.
افت غیرعادی در نرخ رسیدن به دما، یا نوسانات بیشتر از حد معمول در نگهداری ستپوینت، اغلب اولین نشانههای پیری المنت یا ضعف ترموکوپل هستند. این نشانهها را جدی بگیرید.
شرایط نگهداری در توقف طولانیمدت دستگاه
اگر دستگاه قرار است برای مدت طولانی بلااستفاده بماند، باید از نفوذ رطوبت به داخل لوله و عایقبندی جلوگیری شود. برخی سازندگان توصیه میکنند که قبل از توقف طولانی، دستگاه در دمای پایینتر یک سیکل خشککردن انجام دهد. نگهداری لوله کوارتز یا آلومینا در محیط خشک و بدون تماس مستقیم با سطوح فلزی تیز هم نکتهای است که اغلب در دستورالعملها ذکر میشود اما در عمل فراموش میشود.
چه سوالاتی باید پیش از سفارش از تأمینکننده بپرسید؟
پیش از ثبت سفارش، داشتن یک چکلیست از سوالات فنی میتواند از انتخاب نادرست جلوگیری کند. موارد زیر پرسشهایی هستند که باید پاسخ شفاف و مستند برای آنها داشته باشید:
- طول دقیق منطقه گرمایش یکنواخت چقدر است و این عدد از کجا تایید شده؟
- نوع المنت حرارتی چیست و آیا با اتمسفر کاری مورد نظر شما سازگار است؟
- کنترلر دستگاه امکان برنامهریزی چند سگمنت مستقل را دارد؟
- آیا گزارش کالیبراسیون دما در منطقه گرمایش ارائه میشود؟
- قطعات یدکی المنت و ترموکوپل در داخل کشور موجود است؟ با چه زمان تحویلی؟
- شرایط گارانتی دستگاه و المنت به صورت جداگانه چگونه است؟
پاسخ به این سوالات پیش از عقد قرارداد، هم اعتبار تأمینکننده را نشان میدهد و هم جلوی بسیاری از سوءتفاهمهای پس از تحویل را میگیرد.
اگر در انتخاب مشخصات مناسب برای فرآیند خودتان تردید دارید یا میخواهید مطمئن شوید کوره انتخابی با نیازهای فنی پروژهتان همخوانی دارد، کارشناسان اسرا صنعت آماده بررسی فنی و پاسخگویی هستند. با ارائه اطلاعات فرآیند، اتمسفر کاری و ابعاد نمونههای خود، میتوانید پیشنهاد دقیقتری دریافت کنید که صرفاً بر اساس مشخصات نامی دستگاه نباشد.
javad razavi –
درب کوره مثل مدل 1100 درجه بازشو نیست؟
پشتیبان سایت –
خیر، طراحی این کوره به صورت یک تکه است.
بنیامین حیدری –
طول منطقه حرارتی در این کوره ها چقدره؟
پشتیبان سایت –
حداکثر 30 سانتی متر
داوود –
فقط از المنت سیلیکون کارباید میشه استفاده کرد؟
پشتیبان سایت –
خیر، از مولیبدن دی سیلیساید هم در صورت نیاز میشه استفاده کرد.
