لایه نشانی فیزیکی از فاز بخار (PVD) یک روش پیشرفته برای ایجاد پوششهای نازک و مقاوم روی انواع قطعات صنعتی است. در این فرایند، ماده پوششدهنده به حالت بخار در میآید و روی سطح قطعه مینشیند. نتیجه این کار، ایجاد یک لایه یکنواخت با چسبندگی بالا است.
این روش در مهندسی سطح اهمیت زیادی دارد، زیرا دوام، مقاومت سایشی و پایداری حرارتی قطعات را افزایش میدهد. بسیاری از صنایع برای بهبود عملکرد ابزار، قطعات حساس و تجهیزات تولید از فناوری PVD استفاده میکنند.
نحوه کارکرد و اصول فرایند لایه نشانی فیزیکی از فاز بخار

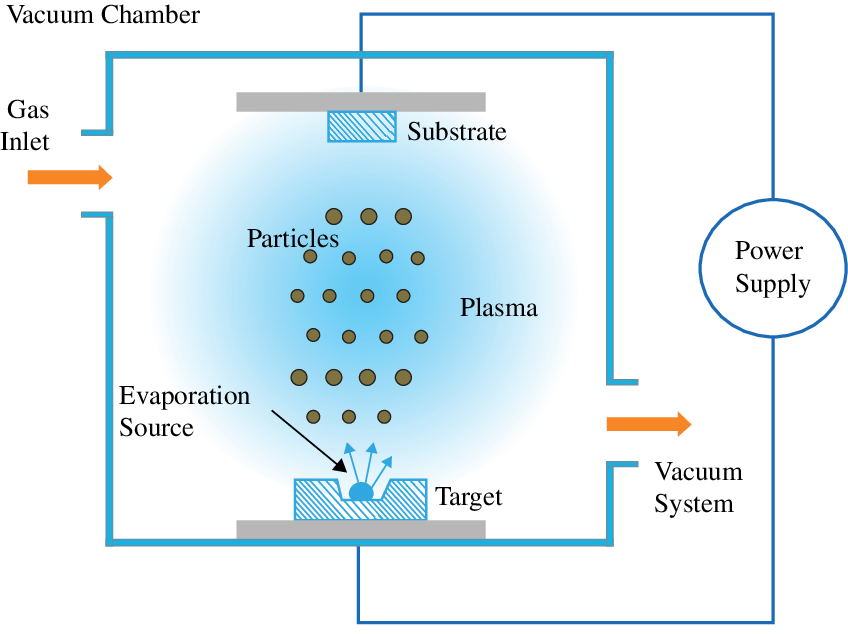

فرایند لایه نشانی فیزیکی از فاز بخار (PVD) بر پایه تبدیل ماده جامد به بخار در خلا و نشاندن آن روی سطح قطعه انجام میشود. در این روش، منبع پوشش با اعمال حرارت یا قوس الکتریکی تبخیر میشود و اتمهای آزادشده به سمت قطعه حرکت میکنند.
برای دستیابی به پوشش یکنواخت، کنترل فشار خلا، انرژی ذرات و دمای زیرلایه مهم است. این تنظیمها کیفیت چسبندگی، سختی و ساختار نهایی پوشش را تعیین میکنند و برای خطوط تولید صنعتی اهمیت بالایی دارند.
انواع فناوریهای مورد استفاده در لایه نشانی فیزیکی از فاز بخار
در فرایند لایه نشانی فیزیکی از فاز بخار (PVD) چند فناوری اصلی به کار میرود که هرکدام برای نوعی از پوشش و شرایط تولید مناسب هستند:
تبخیر حرارتی (Thermal Evaporation)
نحوه عملکرد: ماده منبع (هدف) با اعمال حرارت مستقیم تا دمای تبخیر گرم میشود.
روشهای گرمایش:
- تبخیر با مقاومت حرارتی: سیم پیچ یا قایق تنگستن/مولیبدن.
- تبخیر با پرتو الکترونی (E-beam): پرتو الکترونی متمرکز بر روی هدف.
- تبخیر با پرتو لیزری (Laser ablation): از لیزر پرقدرت برای تبخیر ماده استفاده میشود.

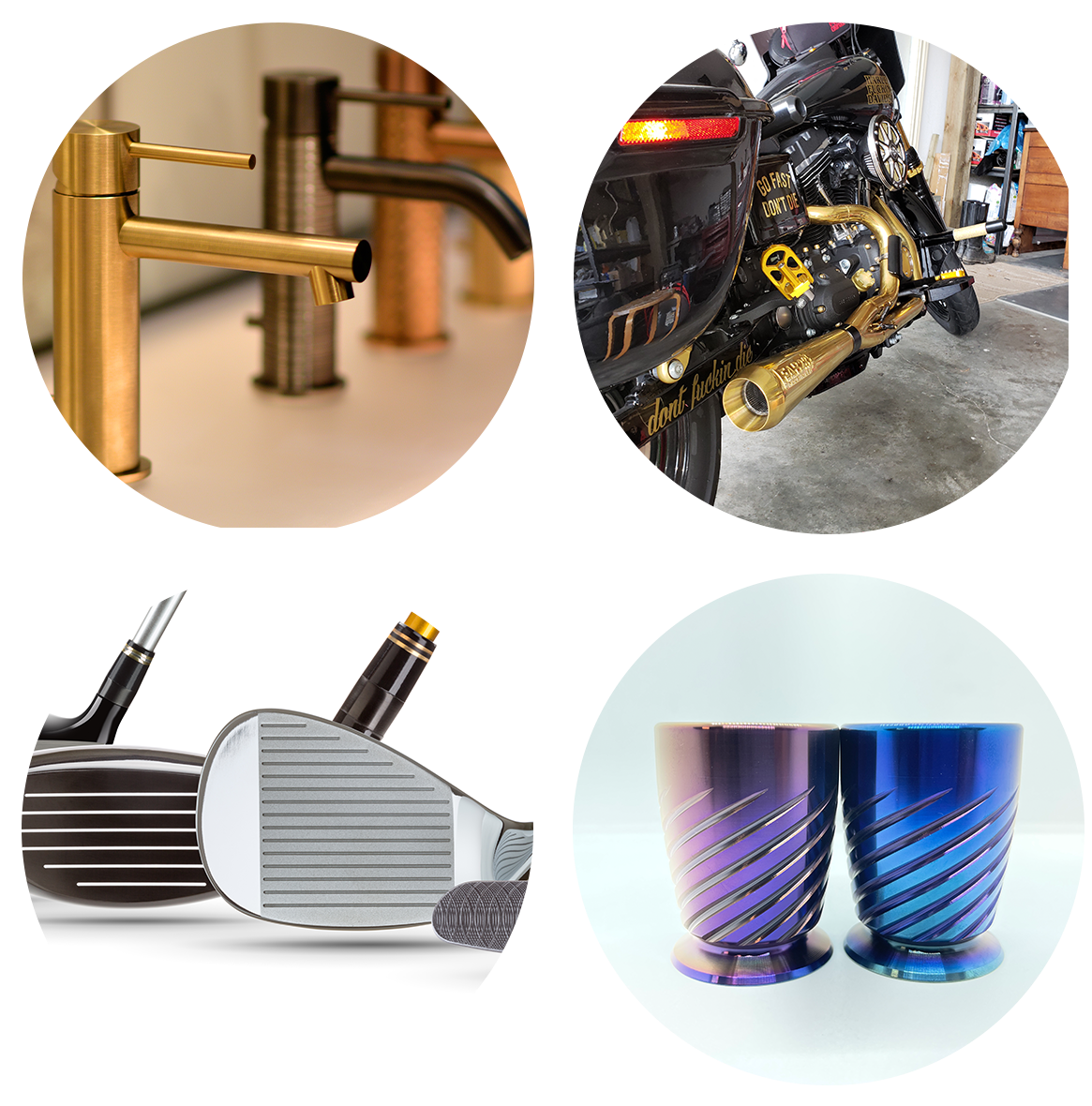

کاربردها: پوششهای نوری، لایههای آلومینیومی در میکروالکترونیک، پوششهای تزئینی.
کندوپاش (اسپاترینگ – Sputtering)
نحوه عملکرد: بمباران سطح هدف با یونهای پرانرژی (معمولاً آرگون) در پلاسما، که باعث کنده شدن اتمها از سطح هدف و رسوب آنها بر روی زیرلایه میشود.
انواع روشهای کندوپاش:
- کندوپاش DC: برای مواد رسانا.
- کندوپاش RF: برای مواد نارسانا.
- کندوپاش مغناطیسی (Magnetron): افزایش راندمان با میدان مغناطیسی.
- کندوپاش واکنشی (Reactive): در حضور گازهای فعال مانند اکسیژن یا نیتروژن برای ایجاد نیتریدها یا اکسیدها.
مزایا: پوششهای یکنواخت، قابلیت پوشش دهی مواد با دمای ذوب بالا.
کاربردها: لایههای رسانا در صنعت نیمههادی، پوششهای سخت، پوششهای نوری.
رسوبدهی با پرتو یونی (Ion Beam Deposition)
نحوه عملکرد: استفاده از پرتو یونی متمرکز برای کندوپاش مستقیم هدف یا کمک به رسوبدهی.
انواع روشها:
- رسوبدهی با پرتو یونی مستقیم (IBD)
- کمک پرتو یونی (Ion Assisted Deposition – IAD)
مزایا: کنترل دقیق انرژی ذرات، کاهش دمای زیرلایه.
کاربردها: پوششهای نوری با کیفیت بالا، لایههای نازک برای کاربردهای پیشرفته.
رسوبدهی با قوس کاتدی (Cathodic Arc Deposition)
نحوه عملکرد: ایجاد قوس الکتریکی با چگالی جریان بالا بر روی سطح کاتد (هدف) که باعث تبخیر موضعی و ایجاد پلاسما میشود.
مشخصات: یونهای با انرژی بالا، نرخ رسوب بالا، قابلیت ایجاد پوششهای سخت.
چالشها: ایجاد ذرات ماکرو (droplets) که میتواند کیفیت لایه را کاهش دهد.

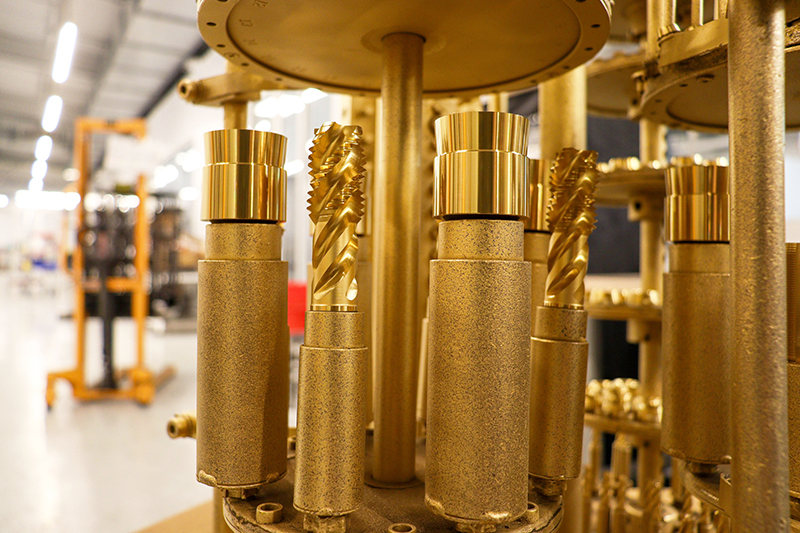

کاربردها: پوششهای سخت مانند نیترید تیتانیوم (TiN) برای ابزارهای برشی، پوششهای ضد خوردگی.
رسوبدهی پرتو لیزر پالسی (Pulsed Laser Deposition – PLD)
نحوه عملکرد: استفاده از پالسهای لیزر پرانرژی برای تبخیر هدف و ایجاد پلاسمای غنی از گونههای یونی و خنثی.
مزایا: انتقال استوکیومتری ماده هدف به زیرلایه، قابلیت رسوبدهی مواد پیچیده مانند ابررساناها.
کاربردها: لایههای نازک اکسیدی، مواد پیشرفته مانند YBCO (ابررسانا).
رسوبدهی باریکه مولکولی (Molecular Beam Epitaxy – MBE)
نحوه عملکرد: تبخیر مواد در خلأ فوق بالا (UHV) و هدایت باریکههای مولکولی به سمت زیرلایه با کنترل دقیق نرخ رسوب.
مشخصات: کنترل اتمی ضخامت و ترکیب، امکان رشد لایههای اپیتاکسیال با کیفیت بسیار بالا.
کاربردها: ساختارهای نیمههادی پیشرفته، دستگاههای فوتونیک و کوانتومی.
انتخاب روش مناسب به عوامل مختلفی از جمله جنس ماده هدف، نوع زیرلایه، ضخامت مورد نیاز، خواص مورد انتظار لایه نهایی و ملاحظات اقتصادی بستگی دارد.
مواد قابل استفاده و ترکیبپذیری پوششها در روش PVD
در فرایند لایه نشانی فیزیکی از فاز بخار (PVD) از مواد گوناگون برای ایجاد پوششهای سخت، پایدار و یکنواخت استفاده میشود. رایجترین مواد شامل نیتریدها، کاربیدها و اکسیدهای فلزی است که هر کدام ویژگی خاصی مانند مقاومت سایشی، پایداری در دماهای بالا یا بهبود چسبندگی سطح فراهم میکنند.
برای دستیابی به عملکرد بهتر، امکان ترکیب مواد نیز وجود دارد. برخی گزینههای معمول شامل موارد زیر است:
- نیتریدهای تیتانیوم، کروم و زیرکونیوم برای افزایش دوام
- کاربیدهای فلزی برای قطعات تحت سایش شدید
- اکسیدهای فلزی برای بهبود مقاومت حرارتی
این ترکیبپذیری به صنعتگران کمک میکند پوششی متناسب با نیاز خط تولید و شرایط کاری انتخاب کنند.
مزایای فنی و عملکردی لایه نشانی فیزیکی از فاز بخار برای صنایع مختلف
لایه نشانی فیزیکی از فاز بخار (PVD) به دلیل دقت بالا و کیفیت یکنواخت پوشش، در بسیاری از صنایع جایگاه مهمی دارد. این فرایند امکان ایجاد لایههایی با چسبندگی قوی و مقاومت قابل توجه در برابر سایش، خوردگی و تغییرات دمایی را فراهم میکند.
برای خطوط تولیدی که به دوام طولانی و عملکرد پایدار قطعات نیاز دارند، PVD مزایای زیر را فراهم میکند:
- افزایش عمر ابزار و قطعات تحت بارهای سنگین
- کاهش اصطکاک و بهبود رفتار سطحی
- پایداری ابعادی و حفظ کیفیت سطح در شرایط کاری سخت
کاربردهای صنعتی روش PVD در تولید، مهندسی سطح و ساخت قطعات پیشرفته
روش لایه نشانی فیزیکی از فاز بخار (PVD) در بسیاری از خطوط تولید برای ایجاد پوششهای سخت، پایدار و یکنواخت بهکار میرود. این فرآیند در ابزارسازی، قالبسازی و ساخت قطعاتی که نیاز به مقاومت بالا در برابر سایش دارند، جایگاه مهمی دارد.
در صنایع پیشرفته مانند هوافضا، خودروسازی و تجهیزات الکترونیکی نیز از PVD برای افزایش عمر قطعات، بهبود پایداری حرارتی و کنترل دقیق ویژگیهای سطحی استفاده میشود. این روش امکان تولید پوششهای مهندسیشده برای شرایط کاری سنگین را فراهم میکند.
معیارهای انتخاب سامانه لایه نشانی فیزیکی از فاز بخار برای خطوط تولید
انتخاب سامانه لایه نشانی فیزیکی از فاز بخار (PVD) برای یک خط تولید زمانی دقیق است که نیازهای فنی و ظرفیت کاری مجموعه بهدرستی سنجیده شود. در گام نخست، نوع پوششی که قرار است اعمال شود و ضخامت مورد انتظار اهمیت زیادی دارد، زیرا هر فناوری PVD توان و محدودیت مخصوص خود را دارد.
در ادامه، توجه به عوامل زیر به تصمیمگیری بهتر کمک میکند:
- توان پمپاژ و یکنواختی خلأ در حجم کاری دستگاه
- پایداری فرآیند در تولید مداوم
- مصرف انرژی و هزینه نگهداشت
- انعطاف در انتخاب مواد پوششی و امکان ارتقا
هماهنگی دستگاه با نوع قطعه، تیراژ تولید و کیفیت نهایی مورد انتظار، معیار نهایی برای انتخاب یک سامانه قابل اعتماد در صنایع مختلف است.
مشخصات فنی و قابلیتهای سامانههای لایه نشانی فیزیکی از فاز بخار

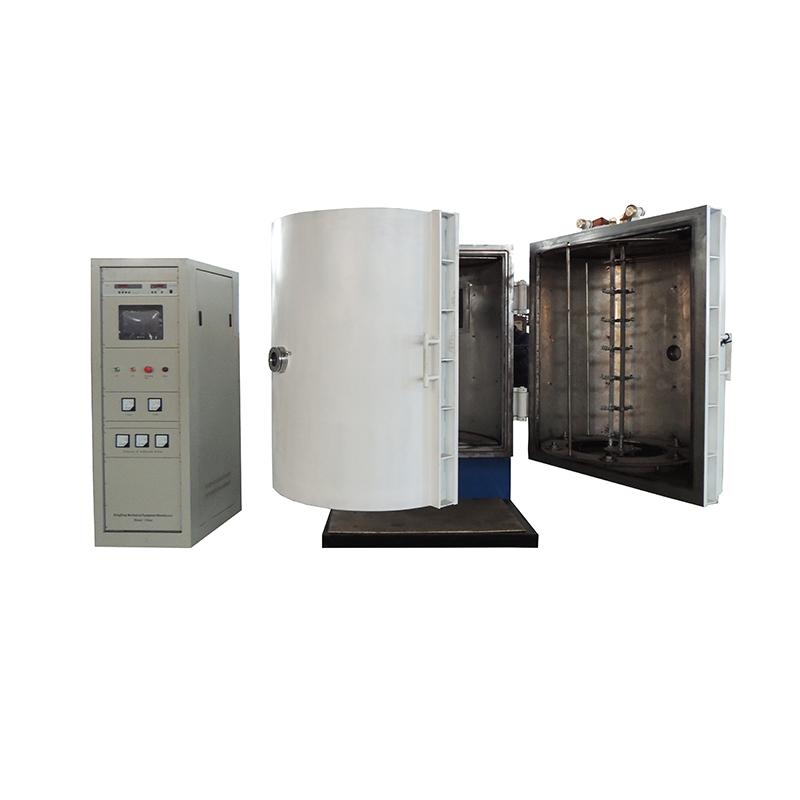

سامانههای لایه نشانی فیزیکی از فاز بخار با هدف ایجاد پوشش پایدار و کنترلپذیر طراحی میشوند و معمولاً شامل محفظه خلأ پایدار، منابع تبخیر یا اسپاترینگ و سیستم پایش دقیق دما و فشار هستند. کیفیت خلأ و یکنواختی توزیع انرژی روی سطح، نقش مهمی در دستیابی به پوششهای مقاوم دارد.
بسیاری از دستگاهها قابلیت تنظیم مستقل پارامترهای فرایندی را فراهم میکنند، از جمله:
- کنترل نرخ رسوبگذاری
- مدیریت دمای زیرلایه
- تنظیم توان منبع تبخیر یا اسپاترینگ
وجود سامانه خنککاری کارآمد و امکان استفاده از چند هدف پوششی، انعطاف لازم برای تولید پوششهای مهندسی را برای خطوط صنعتی فراهم میکند.
گزینههای سفارشیسازی تجهیزات PVD متناسب با نیاز صنعتگران
سامانههای لایهنشانی فیزیکی از فاز بخار (PVD) معمولاً بهصورت ماژولار طراحی میشوند و امکان تنظیم آنها بر اساس نوع قطعه، جنس بستر و هدف پوششدهی وجود دارد. این انعطافپذیری باعث میشود تولیدکنندگان بتوانند فرآیند را هماهنگ با ظرفیت و نوع محصول خود پیش ببرند.
- انتخاب منبع تبخیر مانند کاتدهای آرک یا اسپاترینگ برای کنترل کیفیت لایه.
- قابلیت تغییر پیکربندی محفظه، قفسهبندی و سیستم چرخش قطعات.
- تنظیمات دقیق دمای بستر، فشار و نوع گازهای فرآیندی.
- افزودن ماژولهای پیشتمیزکاری و کنترل اتوماتیک ضخامت پوشش.
این گزینهها به صنعتگر کمک میکند سامانه PVD را دقیقاً مطابق شرایط تولید و نوع پوشش مورد نیاز تنظیم کند.
نکات مهم راهاندازی، بهرهبرداری و نگهداشت سامانههای PVD
برای راهاندازی سامانههای لایه نشانی فیزیکی از فاز بخار (PVD)، تنظیم دقیق پارامترهایی مانند فشار محفظه، توان منبع تبخیر و سرعت چرخش قطعه اهمیت زیادی دارد. این تنظیمها پایه کیفیت پوشش و پایداری تولید را شکل میدهند.
در مرحله بهرهبرداری، نظارت مستمر بر دما، نرخ رسوب و یکنواختی لایه ضروری است. اپراتور باید تغییرات جزئی عملکرد را سریع تشخیص دهد تا از توقف خط جلوگیری شود.
برای نگهداشت سامانه، موارد زیر بیشترین تاثیر را دارند:
- بازرسی دورهای پمپهای خلأ و تعویض روغن آنها
- پاکسازی منبع تبخیر و بخشهای در معرض رسوب
- کالیبراسیون منظم سنسورها و کنترلرها
مقایسه روش PVD با سایر فناوریهای پوششدهی در صنعت
لایه نشانی فیزیکی از فاز بخار (PVD) در مقایسه با روشهایی مانند آبکاری، پاشش حرارتی و لایهنشانی شیمیایی، دقت بالاتر و کنترل بهتر بر ضخامت پوشش ایجاد میکند. این فرآیند پوششهایی یکنواخت و چسبنده تولید میکند و برای قطعات حساس گزینهای مطمئن است.
در مقابل، روشهایی مثل پاشش حرارتی برای پوششهای ضخیمتر مناسباند و آبکاری هزینه اولیه کمتری دارد. با این حال، بسیاری از صنایع هنگام نیاز به دوام بالا، پایداری حرارتی و کیفیت سطح، PVD را انتخاب میکنند.
سوالات متداول درباره لایه نشانی فیزیکی از فاز بخار (PVD)
- چه عواملی تعیین میکنند که کدام نوع فناوری PVD برای خط تولید مناسبتر است؟
نوع پوشش مورد نیاز، ضخامت هدف، ظرفیت تولید و دمای قابل تحمل قطعه مهمترین معیارها هستند. هر فناوری مانند اسپاترینگ یا آرک کاتدی کارکرد و محدودیت متفاوتی دارد. - چگونه میتوان اطمینان یافت که پوشش PVD با جنس قطعه سازگار است؟
با انتخاب ماده پوششی متناسب با آلیاژ پایه و بررسی رفتار حرارتی و چسبندگی آن در شرایط کاری واقعی میتوان سازگاری را ارزیابی کرد. - هزینه نگهداشت سامانههای PVD تحت تأثیر چه عواملی قرار میگیرد؟
کیفیت پمپهای خلأ، نوع منبع تبخیر، میزان رسوب داخلی چمبر و نیاز به کالیبراسیون دورهای از عوامل تعیینکننده در هزینه نگهداشت هستند. - برای دستیابی به پوشش یکنواخت روی قطعات پیچیده چه اقداماتی لازم است؟
تنظیم صحیح چرخش قطعه، کنترل دقیق فشار و انتخاب منبع پوششدهی مناسب باعث یکنواختی بیشتر لایه میشود. - آیا امکان استفاده از چند ماده پوششی در یک فرآیند وجود دارد؟
بله، بسیاری از سامانهها قابلیت بهکارگیری چند هدف پوششی را دارند و میتوان ترکیبات چندلایه یا هیبریدی ایجاد کرد. - ظرفیت تولید یک سامانه PVD چگونه بر انتخاب دستگاه اثر میگذارد؟
حجم محفظه، توان پمپاژ و سرعت پایدار فرآیند روی تیراژ تولید اثر مستقیم دارند و باید با برنامه کاری خط تولید هماهنگ باشند. - در چه شرایطی ارتقای سامانه PVD ضروری میشود؟
وقتی نوع پوشش جدید، دمای بالاتر بستر یا کنترل دقیقتر ضخامت موردنیاز باشد، افزودن ماژولهای جدید یا ارتقای منبع پوششدهی توصیه میشود.
جمعبندی و نتیجهگیری درباره انتخاب و خرید سامانه لایه نشانی فیزیکی از فاز بخار
انتخاب سامانه لایه نشانی فیزیکی از فاز بخار زمانی نتیجه مطلوب میدهد که ظرفیت، نوع پوشش و سطح کنترل فرایند با نیاز خط تولید هماهنگ باشد. شناخت کاربرد نهایی قطعه و الزامات کیفی آن نخستین معیار تصمیمگیری است.
برای خرید، بهتر است به سه نکته توجه شود:
- پایداری و تکرارپذیری پوشش در شرایط کاری واقعی
- امکان تنظیم پارامترهای فرآیند برای مواد مختلف
- هزینه نگهداشت و سازگاری با برنامه تولید
با جمعبندی این عوامل، صنعتگر میتواند سامانهای انتخاب کند که بازده پوششدهی را افزایش دهد و در بلندمدت ارزش سرمایهگذاری داشته باشد.
