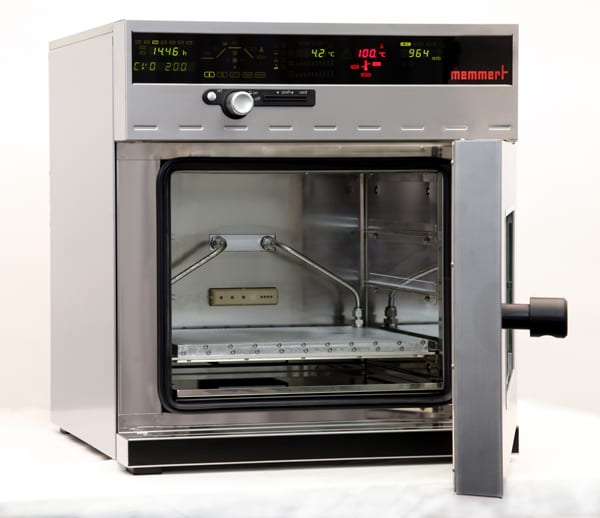

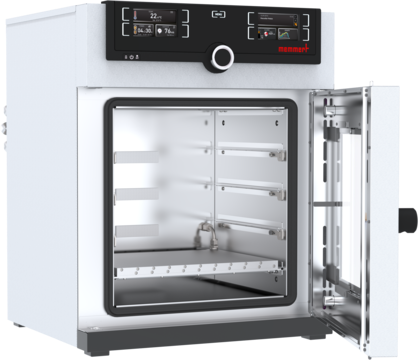

آون خلا آزمایشگاهی

توضیحات

وقتی یک نمونه حساس به رطوبت یا یک پوشش چند‌لایه روی تخته مدار باید در شرایط کاملاً کنترل‌شده خشک یا پخته شود، آون معمولی جواب نمی‌دهد. حضور اکسیژن، رطوبت باقی‌مانده یا فشار اتمسفریک می‌تواند کل فرآیند را خراب کند. اینجاست که آون خلا آزمایشگاهی وارد کار می‌شود، نه به‌عنوان یک گزینه لوکس، بلکه به‌عنوان تنها ابزاری که شرایط فرآیندی را آن‌قدر کنترل می‌کند که نتیجه قابل تکرار باشد.

آون خلا آزمایشگاهی چه کاری انجام می‌دهد؟

این تجهیز یک محفظه بسته و عایق‌بندی‌شده است که با اتصال به یک پمپ خلا، فشار داخلی را پایین می‌آورد و همزمان دما را در محدوده‌ای مشخص نگه می‌دارد. کاهش فشار باعث می‌شود نقطه جوش حلال‌ها و مایعات به‌شدت کاهش پیدا کند و فرآیند تبخیر یا خشک‌کردن در دماهای بسیار پایین‌تر انجام شود. این یعنی مواد حرارت‌حساس می‌توانند بدون آسیب دیدن، فرآیند خود را طی کنند.

تفاوت عملکردی با آون‌های معمولی

آون‌های معمولی فقط دما را کنترل می‌کنند. اما در بسیاری از فرآیندها، اتمسفر داخل محفظه به اندازه دما اهمیت دارد. در یک آون معمولی، اکسیژن باقی‌مانده می‌تواند سطح نمونه را اکسید کند، رطوبت هوا می‌تواند در ساختار ماده جذب شود و فشار اتمسفریک جریان تبخیر را کند می‌کند. آون خلا هر سه این عوامل را حذف می‌کند. اتمسفر داخل محفظه کنترل‌شده است، نه صرفاً گرم‌شده.

فرآیندهایی که بدون محیط خلا امکان‌پذیر نیستند

برخی فرآیندها اصلاً در فشار اتمسفریک قابل انجام نیستند. گاز زدایی رزین‌های اپوکسی یکی از رایج‌ترین نمونه‌هاست؛ اگر حباب‌های هوا قبل از پخت از رزین خارج نشوند، استحکام مکانیکی قطعه نهایی به‌شدت افت می‌کند. آنیل فلزات در محیط بدون اکسیژن، خشک‌کردن پودرهای دارویی بدون تخریب مولکولی، و پخت پوشش‌های نانویی روی زیرلایه‌های حساس هم از همین دسته فرآیندها هستند. در تمام این موارد، کنترل اتمسفر شرط اول است.

کجا از این تجهیز استفاده می‌شود؟

طیف کاربردها گسترده‌تر از چیزی است که در نگاه اول به نظر می‌رسد. از آزمایشگاه‌های R&D گرفته تا خطوط تولید نیمه‌صنعتی، این محفظه‌ها نقش کلیدی دارند.

کاربرد در صنایع الکترونیک، داروسازی و مواد پیشرفته

در صنعت الکترونیک، برای پخت و خشک‌کردن پوشش‌های محافظ روی برد‌های مدار چاپی و حذف رطوبت از ماژول‌های حساس استفاده می‌شود. در داروسازی، خشک‌کردن مواد حرارت‌حساس مثل آنتی‌بیوتیک‌ها یا پروتئین‌ها بدون از‌دست‌دادن فعالیت بیولوژیک، یکی از اصلی‌ترین کاربردهاست. در حوزه مواد پیشرفته، کامپوزیت‌ها، سرامیک‌های تخصصی، پوشش‌های نانویی، فرآیند پخت و تف‌جوشی اغلب نیازمند اتمسفر کنترل‌شده است.

نمونه‌های رایج: خشک‌کردن، پخت، آنیل و گاز زدایی

خشک‌کردن در خلا برای حذف کامل حلال از نمونه‌هایی استفاده می‌شود که نمی‌توان دمای آن‌ها را بالا برد. پخت کامپوزیت‌ها در این محفظه‌ها باعث می‌شود هیچ حباب هوایی در لایه‌های ماتریس باقی نماند. گاززدایی رزین‌ها و چسب‌های صنعتی پیش از مونتاژ، از رایج‌ترین کارهایی است که کارگاه‌های ساخت قطعه در ایران با این تجهیز انجام می‌دهند. آنیل قطعات فلزی کوچک در محیط بدون اکسیژن هم کاربرد خاص خودش را دارد، به‌ویژه در صنعت ابزار دقیق.

مشخصات فنی که پیش از خرید باید بدانید

انتخاب اشتباه مشخصات فنی، پرهزینه‌ترین اشتباهی است که می‌توان در خرید این تجهیز مرتکب شد. سه پارامتر اصلی وجود دارد که باید پیش از هر چیز مشخص شوند.

محدوده دما و دقت کنترل حرارتی

بیشتر مدل‌های رایج در بازار تا دمای ۲۰۰ تا ۲۵۰ درجه سانتی‌گراد کار می‌کنند، اما برخی از آن‌ها برای فرآیندهای خاص تا دماهای بالاتر هم در دسترس هستند. دقت کنترل دما، که معمولاً با اختلاف دمای یکنواختی داخل محفظه مشخص می‌شود، بسته به طراحی سیستم گرمایش و موقعیت سنسورها متفاوت است. اگر فرآیند شما به دقت دمایی بالایی نیاز دارد، حتماً این عدد را از تأمین‌کننده بخواهید و با شرایط واقعی کارگاه‌تان مقایسه کنید.

سطح خلا قابل دستیابی و نوع پمپ مورد نیاز

سطح خلا معمولاً برحسب میلی‌بار یا پاسکال بیان می‌شود. برای اکثر فرآیندهای خشک‌کردن و گاززدایی، خلا در حد چند میلی‌بار کافی است، اما برخی فرآیندهای تخصصی به خلای بسیار پایین‌تر نیاز دارند. نوع پمپ انتخابی، روتاری، دیافراگمی، یا ترکیبی از هر دو، باید با نوع حلال‌ها و گازهایی که از نمونه خارج می‌شوند سازگار باشد. استفاده از پمپ روتاری برای حلال‌های خورنده بدون تله سرد، می‌تواند به پمپ آسیب برساند.

جنس محفظه داخلی و سازگاری با مواد شیمیایی

محفظه‌های داخلی معمولاً از استنلس استیل ساخته می‌شوند، اما درجه آلیاژ اهمیت دارد. اگر با اسیدهای خورنده یا حلال‌های قوی کار می‌کنید، باید از سازگاری جنس محفظه با آن ترکیبات مطمئن شوید. همچنین پوشش داخلی، جنس شلف‌ها و اتصالات ورودی/خروجی گاز هم باید بررسی شوند. یک انتخاب اشتباه در جنس مواد می‌تواند به آلودگی نمونه منجر شود، مشکلی که در فرآیندهای دارویی یا الکترونیکی عواقب جدی دارد.

نکاتی که در انتخاب حجم و ابعاد اتاقک نادیده گرفته می‌شوند

اکثر خریداران تنها بر اساس تعداد نمونه‌ها یا ابعاد فیزیکی آن‌ها حجم محفظه را انتخاب می‌کنند. این رویکرد اغلب ناقص است.

رابطه بین حجم محفظه و زمان رسیدن به خلا هدف

هر چه حجم محفظه بزرگ‌تر باشد، با یک پمپ با ظرفیت ثابت، زمان رسیدن به سطح خلا هدف بیشتر می‌شود. اگر فرآیند شما نیاز دارد که خلا در مدت کوتاهی برقرار شود، مثلاً در فرآیندهای پخت سریع، باید ظرفیت پمپ متناسب با حجم محفظه انتخاب شود. این تناسب اغلب توسط تأمین‌کننده مشخص می‌شود، اما بهتر است خودتان هم آن را بررسی کنید.

محدودیت‌های بارگذاری و چیدمان نمونه‌ها

ظرفیت بارگذاری هر شلف و فاصله بین شلف‌ها نکاتی هستند که در برگه مشخصات فنی گاهی نادیده گرفته می‌شوند. چیدمان نمونه‌ها داخل محفظه تاثیر مستقیمی بر یکنواختی دما و سرعت خارج‌شدن بخار دارد. نمونه‌هایی که خیلی به هم فشرده چیده می‌شوند ممکن است در وسط محفظه به یکنواختی حرارتی نرسند. این موضوع در فرآیندهای دارویی که مستلزم مستندسازی دقیق شرایط فرآیند هستند، اهمیت مضاعف پیدا می‌کند.

سازگاری با تجهیزات جانبی و زیرساخت کارگاه

خرید محفظه خلا بدون بررسی زیرساخت کارگاه، یکی از رایج‌ترین اشتباهاتی است که کارگاه‌های ایرانی مرتکب می‌شوند. تجهیزات جانبی نقش تعیین‌کننده‌ای در عملکرد نهایی دارند.

اتصال به پمپ خلا: روتاری، دیافراگمی یا ترکیبی

پمپ‌های دیافراگمی برای کاربردهایی که بخار حلال‌های خورنده از محفظه خارج می‌شود مناسب‌ترند، چون روغن ندارند و خطر آلودگی پمپ کمتر است. پمپ‌های روتاری عمق خلای بالاتری ایجاد می‌کنند اما نیاز به تله سرد بین پمپ و محفظه دارند تا از ورود بخارات به روغن پمپ جلوگیری شود. برخی کاربردها از سیستم ترکیبی، دیافراگمی برای مرحله اول و روتاری برای رسیدن به خلای عمیق‌تر، استفاده می‌کنند.

نیازمندی‌های برق، اتصالات گاز خنثی و تهویه محیط

توان مصرفی، ولتاژ و فاز برق مورد نیاز را پیش از نصب بررسی کنید. بسیاری از مدل‌های صنعتی به برق سه‌فاز نیاز دارند. اگر فرآیند شما نیاز به شکستن خلا با گاز خنثی مثل نیتروژن دارد، باید اتصالات ورودی گاز و رگلاتور مناسب از قبل تدارک دیده شود. تهویه محیط نصب هم مهم است؛ پمپ‌های روتاری بوی روغن‌سوخته دارند و در فضاهای بسته باید دودکش یا تهویه مناسب نصب شود.

نگهداری دوره‌ای و نقاط خرابی رایج

اکثر خرابی‌های این تجهیز قابل پیش‌بینی و قابل پیشگیری هستند. بخش بزرگی از توقف‌های ناخواسته خط تولید در کارگاه‌هایی اتفاق می‌افتد که برنامه نگهداری مشخصی ندارند.

بازرسی واشرها و درب‌بندی محفظه

واشر لبه درب، مهم‌ترین نقطه آب‌بندی محفظه است. با گذشت زمان، فشارهای متناوب و نوسانات دمایی باعث سفت‌شدن یا ترک‌خوردگی واشر می‌شوند. اگر سیستم نتواند به سطح خلای هدف برسد یا رسیدن به آن بیش از حد طول بکشد، اولین جایی که باید بررسی شود همین واشرها هستند. بازرسی بصری دوره‌ای و تست نشتی ساده با یک فشارسنج می‌تواند از خرابی‌های بزرگ‌تر جلوگیری کند.

کالیبراسیون سنسور دما و کنترلر

سنسورهای دما با گذشت زمان دریفت می‌کنند. اگر دمای واقعی داخل محفظه با آنچه کنترلر نشان می‌دهد تفاوت داشته باشد، کیفیت فرآیند بدون هیچ هشداری افت می‌کند. کالیبراسیون دوره‌ای سنسور با یک ترمومتر مرجع، گام ساده‌ای است که اغلب نادیده گرفته می‌شود. در فرآیندهایی که مستلزم مستندسازی شرایط فرآیند هستند، این کالیبراسیون باید ثبت و آرشیو شود.

تناوب سرویس پمپ و تعویض روغن

روغن پمپ‌های روتاری با جذب بخارات آب و حلال‌ها به‌تدریج خاصیت خود را از دست می‌دهد. تغییر رنگ روغن از شفاف به تیره یا کدر، نشانه‌ای است که باید جدی گرفته شود. تناوب تعویض روغن بسته به نوع کاربرد و مدت کارکرد روزانه متفاوت است؛ بهتر است این بازه را از تأمین‌کننده پمپ بخواهید و در برنامه نگهداری کارگاه ثبت کنید. فیلتر خروجی پمپ هم باید به‌صورت دوره‌ای بررسی و در صورت نیاز تعویض شود.

چند سوال کلیدی پیش از سفارش نهایی

پیش از اینکه سفارش نهایی را ثبت کنید، این سوال‌ها را با تأمین‌کننده در میان بگذارید. پاسخ روشن به هر کدام از آن‌ها می‌تواند از انتخاب اشتباه جلوگیری کند.

• آیا سطح خلای اعلام‌شده در برگه مشخصات، بدون نمونه و در دمای محیط اندازه‌گیری شده یا در شرایط کارکرد واقعی؟
• جنس دقیق آلیاژ محفظه داخلی چیست و آیا با مواد شیمیایی خاص فرآیند شما سازگار است؟
• آیا پمپ خلا در پکیج عرضه می‌شود یا باید جداگانه تهیه شود، و اگر جداگانه است، چه مدل‌هایی پیشنهاد می‌شوند؟
• قطعات یدکی حیاتی، به‌خصوص واشر درب و المان‌های گرمایشی، در ایران موجود هستند یا باید وارد شوند؟
• آیا امکان کالیبراسیون و سرویس دوره‌ای توسط خود تأمین‌کننده وجود دارد؟

این سوال‌ها ساده‌اند اما پاسخ آن‌ها تکلیف انتخاب را مشخص می‌کند. تأمین‌کننده‌ای که نمی‌تواند به این سوال‌ها پاسخ شفاف بدهد، به احتمال زیاد در مرحله پشتیبانی پس از فروش هم مشکل خواهد داشت.

اگر نیاز به مشاوره تخصصی برای انتخاب مدل مناسب با فرآیند و زیرساخت کارگاه‌تان دارید، تیم فنی اسرا صنعت آماده است تا نیازمندی‌های شما را بررسی کند و گزینه‌های سازگار را پیشنهاد دهد. قبل از هر تصمیم خرید، مشاوره‌ای بدون هزینه می‌تواند از انتخاب اشتباه جلوگیری کند، با ما تماس بگیرید.
