آجر عایق سبک ۱۸۰۰ درجه برای کوره‌های دمای بالا
وقتی پوشش داخلی کوره شروع به ترک‌خوردن می‌کند یا بعد از چند سیکل گرمایشی، ابعاد آجرها تغییر می‌کند، یکی از اولین مواردی که باید بررسی شود، تناسب مصالح عایق با دمای کاری کوره است. آجر عایق سبک ۱۸۰۰ درجه برای کاربردهایی طراحی شده که در آن‌ها دمای بالا و کنترل تلفات حرارتی اهمیت زیادی دارد و انتخاب آجر نامناسب می‌تواند هزینه تعمیرات و توقف کوره را افزایش دهد.
این محصول در خانواده آجرهای عایق سبک دما بالا قرار می‌گیرد و انتخاب آن باید بر اساس دمای واقعی سرویس، شرایط محیطی، بار مکانیکی، ترکیب شیمیایی فضای کوره و مشخصات فنی درج‌شده در دیتاشیت انجام شود.
آجر عایق سبک ۱۸۰۰ درجه برای چه شرایطی مناسب است؟
آجر عایق سبک برای ایجاد عایق حرارتی در کوره‌ها و تجهیزات دما بالا استفاده می‌شود. وزن پایین و تخلخل بالای این آجرها باعث می‌شود انتقال حرارت از جداره کوره کاهش پیدا کند.
با افزایش دمای کاری، انتخاب آجر مناسب اهمیت بیشتری پیدا می‌کند. در این شرایط، صرفاً نگاه‌کردن به عدد دمای درج‌شده روی محصول کافی نیست و باید مشخصات فنی مانند دانسیته، مقاومت فشاری، تغییر خطی دائمی، ترکیب شیمیایی و هدایت حرارتی نیز بررسی شود.
آجر عایق سبک ۱۸۰۰ درجه برای پروژه‌هایی مناسب است که به عایق‌کاری در محدوده دمایی بالا نیاز دارند. البته دمای مجاز سرویس باید بر اساس دیتاشیت و شرایط واقعی کاربرد تعیین شود و نباید عدد ۱۸۰۰ درجه را بدون بررسی سایر عوامل، معادل دمای کارکرد دائمی در هر شرایطی در نظر گرفت.
چرا عدد ۱۸۰۰ درجه اهمیت دارد؟
در بازار آجرهای عایق سبک، محصولات مختلف معمولاً بر اساس کلاس یا گرید دمایی عرضه می‌شوند. بسیاری از محصولات رایج در محدوده گریدهای پایین‌تر قرار دارند و برای دماهای کاری مشخصی طراحی شده‌اند.
در مقابل، محصولی با رده دمایی ۱۸۰۰ درجه در بخش بالاتری از محدوده آجرهای عایق دما بالا قرار می‌گیرد و برای کاربردهایی مطرح است که محصولات عایق معمولی پاسخگوی شرایط حرارتی آن‌ها نیستند.
در چنین کاربردهایی، فقط عدد دما تعیین‌کننده نیست. پایداری ابعادی، رفتار آجر در سیکل‌های حرارتی، مقاومت در برابر محیط شیمیایی و هدایت حرارتی در دمای سرویس نیز باید بررسی شوند.
به همین دلیل، اگر در زمان خرید آجر نسوز عایق سبک با محصولی با رده دمایی بالا مواجه شدید، بررسی دیتاشیت فنی باید یکی از مراحل اصلی انتخاب باشد.
آجر عایق سبک گرید ۳۳ چیست؟
اصطلاح آجر عایق سبک گرید ۳۳ به رده‌های بسیار دما بالای آجرهای عایق اشاره دارد که در مقایسه با گریدهای رایج‌تر، برای دماهای بالاتری طراحی می‌شوند.
در برخی طبقه‌بندی‌های بین‌المللی آجرهای عایق نسوز، رده‌های مختلف بر اساس دمای سرویس و ویژگی‌های حرارتی از یکدیگر تفکیک می‌شوند. بنابراین هنگام مقایسه یک محصول با عنوان «۱۸۰۰ درجه» با گریدهای بین‌المللی، باید دقیقاً مشخص شود که تولیدکننده از چه استاندارد و چه روش آزمونی برای تعیین رده دمایی استفاده کرده است.
در نتیجه، عبارت آجر عایق سبک گرید ۳۳ نباید بدون استناد به استاندارد یا دیتاشیت تولیدکننده به‌عنوان معادل قطعی هر محصول ۱۸۰۰ درجه استفاده شود. مشخصات آزمون و استاندارد مرجع، مبنای دقیق مقایسه محصولات هستند.
تفاوت آجر عایق سبک با آجر نسوز معمولی
آجرهای نسوز متراکم و آجرهای عایق سبک، اگرچه هر دو در کوره‌ها استفاده می‌شوند، اما وظیفه یکسانی ندارند.
آجر نسوز متراکم معمولاً برای تحمل بار، تماس با محیط کوره و مقاومت در برابر عوامل مکانیکی و شیمیایی مورد استفاده قرار می‌گیرد. در مقابل، آجر عایق سبک با تمرکز بیشتری بر کاهش انتقال حرارت و پایین‌آوردن وزن لایه عایق طراحی می‌شود.
دانسیته پایین‌تر باعث کاهش هدایت حرارتی می‌شود، اما معمولاً با کاهش مقاومت مکانیکی همراه است. به همین دلیل آجر عایق سبک را نباید صرفاً به دلیل تحمل دمای بالا، جایگزین هر نوع آجر نسوز متراکم در کوره دانست.
انتخاب صحیح به محل نصب آجر، میزان بار وارد شده، تماس با مواد مذاب و شرایط حرارتی بستگی دارد.

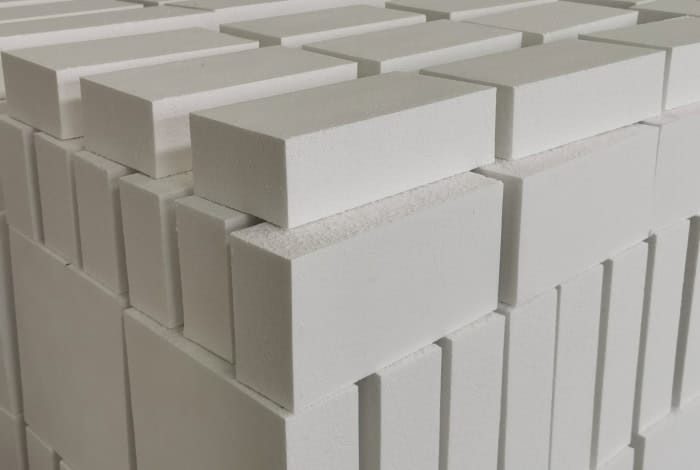

آجر عایق آلومینای حبابی دما بالا چیست؟
در رده‌های بسیار بالای دمایی، نوع ماده اولیه اهمیت زیادی پیدا می‌کند. یکی از مواد مورد استفاده در تولید برخی آجرهای عایق دما بالا، آلومینای حبابی یا Bubble Alumina است.
آلومینای حبابی به دلیل ساختار متخلخل و ترکیب آلومینایی خود می‌تواند برای تولید عایق‌های سرامیکی با قابلیت کار در دماهای بالا مورد استفاده قرار گیرد.
بنابراین اگر در حال بررسی آجر عایق آلومینای حبابی دما بالا هستید، فقط نام ماده اولیه را ملاک انتخاب قرار ندهید. درصد آلومینا، دانسیته، تخلخل، مقاومت فشاری، هدایت حرارتی، تغییر خطی دائمی و حداکثر دمای سرویس باید از دیتاشیت محصول بررسی شوند.
مشخصات فنی مهم پیش از خرید آجر عایق سبک
برای خرید آجر نسوز عایق سبک، قیمت تنها یکی از عوامل تصمیم‌گیری است. دو محصول با ظاهر مشابه می‌توانند از نظر دانسیته، مقاومت فشاری و عملکرد حرارتی تفاوت قابل توجهی داشته باشند.
دانسیته و مقاومت فشاری
دانسیته یکی از پارامترهای اصلی آجرهای عایق است. کاهش دانسیته معمولاً به کاهش هدایت حرارتی کمک می‌کند، اما می‌تواند مقاومت فشاری محصول را نیز کاهش دهد.
به همین دلیل، برای قسمت‌هایی از کوره که تحت بار مکانیکی قرار دارند، انتخاب آجر باید با توجه به مقاومت فشاری انجام شود.
اگر آجر در سقف، دیواره یا لایه‌ای نصب می‌شود که وزن لایه‌های دیگر روی آن قرار می‌گیرد، مقاومت فشاری محصول باید با شرایط نصب مطابقت داشته باشد.
هدایت حرارتی
هدایت حرارتی نشان می‌دهد چه مقدار حرارت از داخل لایه عایق عبور می‌کند. برای یک آجر عایق، پایین‌بودن هدایت حرارتی یکی از ویژگی‌های مهم محسوب می‌شود.
با این حال، عدد هدایت حرارتی در دمای محیط لزوماً عملکرد محصول در دمای بالای کوره را نشان نمی‌دهد. در زمان بررسی دیتاشیت، باید مشخص شود این مقدار در چه دمایی اندازه‌گیری شده است.
پایداری ابعادی در سیکل‌های حرارتی
کوره‌هایی که مرتب روشن و خاموش می‌شوند، در معرض چرخه‌های مکرر گرمایش و سرمایش قرار دارند. در این شرایط، تغییر ابعاد آجر اهمیت زیادی پیدا می‌کند.
پارامتری مانند Permanent Linear Change یا تغییر خطی دائمی می‌تواند اطلاعات مهمی درباره پایداری ابعادی آجر در دمای مشخص ارائه دهد.
اگر تغییرات ابعادی محصول با طراحی لایه و ملات سازگار نباشد، احتمال ایجاد تنش و آسیب در بندها افزایش پیدا می‌کند.
ترکیب شیمیایی آجر عایق دما بالا
ترکیب شیمیایی آجر نقش مهمی در عملکرد آن در دماهای بالا دارد. آجرهای عایق رده بالا می‌توانند بر پایه مواد آلومینایی، مولایت یا مواد اولیه تخصصی مانند آلومینای حبابی تولید شوند.
برای انتخاب محصول، درصد و نوع مواد اولیه باید از دیتاشیت یا مشخصات رسمی تولیدکننده بررسی شود.
همچنین محیط شیمیایی کوره اهمیت زیادی دارد. تماس با بخارات، ترکیبات قلیایی، خاکستر یا سایر مواد خورنده می‌تواند عملکرد آجر را تحت تاثیر قرار دهد. بنابراین مقاومت حرارتی به‌تنهایی برای انتخاب محصول کافی نیست.
کاربردهای آجر عایق سبک ۱۸۰۰ درجه
کاربرد این آجر به مشخصات دقیق محصول و شرایط نصب بستگی دارد، اما آجرهای عایق سبک دما بالا در بخش‌هایی از تجهیزات حرارتی و کوره‌های صنعتی مورد استفاده قرار می‌گیرند.
کوره‌های صنعتی و تجهیزات حرارتی
در کوره‌های صنعتی، آجر عایق می‌تواند به‌عنوان بخشی از لایه عایق دیواره، سقف یا لایه پشت‌بند مورد استفاده قرار گیرد.
کاهش انتقال حرارت از جداره یکی از دلایل اصلی استفاده از این نوع آجر است. کاهش اتلاف انرژی همچنین می‌تواند در طراحی و بهره‌برداری از سیستم حرارتی اهمیت داشته باشد.
صنایع پتروشیمی و کوره‌های فرایندی
در برخی کوره‌های فرایندی و تجهیزات حرارتی پتروشیمی، کنترل تلفات حرارتی اهمیت زیادی دارد. در این کاربردها، انتخاب آجر باید بر اساس دمای واقعی، محل نصب و شرایط شیمیایی محیط انجام شود.
صنایع سرامیک و شیشه
کوره‌های پخت سرامیک و برخی تجهیزات صنعت شیشه به عایق‌های مقاوم در برابر دمای بالا نیاز دارند. در این کاربردها، تعداد سیکل‌های حرارتی و پایداری ابعادی نیز در کنار مشخصات حرارتی اهمیت دارند.
کوره‌های ذوب فلزات
در تجهیزات مرتبط با ذوب فلزات نیز می‌توان از آجرهای عایق در بخش‌هایی از ساختار حرارتی استفاده کرد؛ اما محل نصب و احتمال تماس با مذاب باید به‌دقت بررسی شود.
آجر عایق سبک معمولاً برای محل‌هایی که تماس مستقیم و مداوم با مذاب یا بار مکانیکی شدید دارند، انتخاب اول نیست و در چنین شرایطی باید طراحی کامل لایه‌های نسوز و عایق بررسی شود.
محدودیت‌های استفاده از آجر عایق سبک
تحمل دمای بالا به این معنی نیست که محصول برای تمام قسمت‌های یک کوره مناسب است.
پیش از استفاده باید موارد زیر بررسی شوند:
- میزان بار مکانیکی وارد شده به آجر
- تماس مستقیم با مذاب یا سرباره
- برخورد مستقیم شعله با سطح آجر
- وجود بخارات و ترکیبات شیمیایی خورنده
- تعداد سیکل‌های گرمایش و سرمایش
- میزان رطوبت موجود در آجر و ملات هنگام راه‌اندازی
- سازگاری آجر با سایر لایه‌های نسوز
در شرایطی که آجر در معرض ضربه، ارتعاش یا بارگذاری سنگین قرار دارد، مقاومت مکانیکی باید در اولویت بررسی قرار گیرد.
قیمت آجر عایق سبک به چه عواملی بستگی دارد؟
قیمت آجر عایق سبک تنها بر اساس ابعاد تعیین نمی‌شود. نوع ماده اولیه، دانسیته، رده دمایی، روش تولید، ابعاد، مقاومت فشاری و مشخصات حرارتی می‌توانند روی قیمت نهایی تأثیر داشته باشند.
آجرهای عایق با رده دمایی بالا و مواد اولیه تخصصی مانند آلومینای حبابی معمولاً با محصولات عایق سبک معمولی قابل مقایسه مستقیم نیستند.
به همین دلیل، مقایسه قیمت باید همراه با مقایسه دیتاشیت انجام شود. ارزان‌تر بودن یک آجر در زمان خرید، در صورتی که محصول با شرایط کوره سازگار نباشد، می‌تواند هزینه تعمیر و تعویض را افزایش دهد.
هنگام خرید آجر نسوز عایق سبک چه مواردی را بررسی کنیم؟
پیش از سفارش، بهتر است اطلاعات زیر از تأمین‌کننده دریافت شود:
- حداکثر دمای سرویس و شرایط آزمون آن
- دانسیته محصول
- مقاومت فشاری
- هدایت حرارتی در دماهای مشخص
- تغییر خطی دائمی
- ترکیب شیمیایی
- روش آزمون و استاندارد مورد استفاده
- ابعاد و تلرانس تولید
- دستورالعمل نصب و راه‌اندازی
- نوع ملات یا چسب سازگار با محصول
این اطلاعات کمک می‌کنند مقایسه بین چند محصول بر اساس مشخصات فنی انجام شود، نه فقط نام تجاری یا قیمت.
استاندارد و دیتاشیت محصول
در خرید آجر عایق دما بالا، وجود دیتاشیت معتبر اهمیت زیادی دارد. استاندارد یا روش آزمون مورد استفاده باید مشخص باشد تا بتوان اعداد اعلام‌شده را با محصولات دیگر مقایسه کرد.
برای مثال، استانداردهای مرتبط با آجرهای عایق نسوز می‌توانند روش‌هایی برای تعیین ویژگی‌هایی مانند تغییر خطی، دانسیته یا سایر مشخصات ارائه کنند. بنابراین هنگام بررسی یک محصول، بهتر است شماره استاندارد، روش آزمون و شرایط اندازه‌گیری نیز در کنار مقدار عددی مشخصات بررسی شود.
نصب و راه‌اندازی آجر عایق سبک
حتی یک آجر عایق باکیفیت، در صورت نصب نادرست می‌تواند عملکرد مورد انتظار را نداشته باشد.
پیش‌گرمایش و راه‌اندازی اولیه
پس از نصب، رطوبت موجود در آجر و به‌خصوص ملات باید طبق دستورالعمل سازنده خارج شود. افزایش سریع دما می‌تواند باعث ایجاد تنش، ترک یا آسیب به لایه‌های عایق شود.
نرخ افزایش دما در راه‌اندازی اولیه باید بر اساس دستورالعمل فنی محصول و نوع ملات تعیین شود و نمی‌توان یک برنامه حرارتی ثابت را برای تمام آجرهای عایق در نظر گرفت.
چیدمان
ضخامت بندها باید مطابق دستورالعمل اجرایی تعیین شود. استفاده بیش از حد از ملات می‌تواند رفتار لایه را تحت تاثیر قرار دهد.
چیدمان آجرها نیز باید به‌گونه‌ای انجام شود که درزهای لایه‌های مجاور روی یکدیگر قرار نگیرند، مگر اینکه طراحی کوره چنین چیدمانی را مشخص کرده باشد.
فضاهای انبساطی پیش‌بینی‌شده در طراحی نیز نباید بدون دلیل با ملات پر شوند.
نگهداری و بررسی دوره‌ای
آجر عایق سبک در شرایط مناسب می‌تواند مدت زیادی مورد استفاده قرار گیرد، اما بازبینی دوره‌ای همچنان ضروری است.
در زمان بازرسی، مواردی مانند ترک‌های قابل توجه، تغییر فرم، لایه‌لایه‌شدن سطح، تغییر رنگ غیرعادی و افزایش دمای پوسته بیرونی کوره باید بررسی شوند.
افزایش دمای سطح خارجی کوره نسبت به وضعیت پایه می‌تواند نشانه تغییر در عملکرد لایه عایق باشد و بهتر است همراه با سایر داده‌های فنی بررسی شود.
برای کوره‌هایی که سیکل‌های گرمایشی متعددی دارند، ثبت وضعیت اولیه و مقایسه دوره‌ای دما و وضعیت ظاهری می‌تواند به شناسایی زودهنگام خرابی کمک کند.
پیش از سفارش آجر عایق سبک ۱۸۰۰ درجه این موارد را بررسی کنید
پیش از خرید آجر عایق سبک، این پرسش‌ها را مشخص کنید:
- دمای واقعی و مداوم کوره چقدر است؟
- بیشینه دمای لحظه‌ای کوره چقدر است؟
- آجر در کدام قسمت کوره نصب خواهد شد؟
- آیا آجر تحت بار مکانیکی قرار دارد؟
- آیا تماس مستقیم با شعله، مذاب یا سرباره وجود دارد؟
- ترکیبات شیمیایی موجود در محیط کوره چیست؟
- دانسیته و مقاومت فشاری مورد نیاز چقدر است؟
- هدایت حرارتی محصول در دمای کاری چقدر است؟
- مقدار تغییر خطی دائمی محصول در دمای موردنظر چقدر است؟
- آیا دیتاشیت و گزارش آزمون معتبر برای محصول ارائه می‌شود؟
- ملات مناسب برای نصب این آجر چیست؟
- برنامه راه‌اندازی اولیه و پیش‌گرمایش چگونه باید انجام شود؟
اگر پاسخ این موارد مشخص باشد، انتخاب آجر بر اساس شرایط واقعی کوره انجام می‌شود و امکان مقایسه دقیق‌تر محصولات مختلف وجود خواهد داشت.
برای دریافت اطلاعات فنی، استعلام قیمت آجر عایق سبک و بررسی تناسب آجر عایق سبک ۱۸۰۰ درجه با شرایط کوره، می‌توانید مشخصات کوره و دمای کاری مورد نظر را در اختیار تیم فنی اسرا صنعت قرار دهید تا انتخاب محصول بر اساس شرایط واقعی پروژه بررسی شود.
کامران نوری –
با سلام و خسته نباشید به تیم فنی. ما برای ارتقای لایه نسوز یک کوره تیوبی اتمسفریک دما بالا مجهز به المنت‌های MoSi2 (سوپر کانتال) قصد استفاده از این آجرها را داریم. با توجه به این که دمای نامی ۱۸۰۰ درجه ذکر شده، لطفاً بفرمایید: ۱- دمای کارکرد پیوسته (Continuous Service Temperature) مجاز این گرید در اتمسفر گاز بی‌اثر (آرگون با خلوص بالا) چقدر است؟ ۲- درصد خلوص آلومینا (Al2O3)، دانسیته بالک (Bulk Density) و درصد تغییر خطی دائم (PLC) آن در سیکل‌های حرارتی طولانی‌مدت به چه صورت است؟ و ۳- آیا ساختار متخلخل آن در تماس با گازهای خنثی دچار ریزش ذرات (Dusting) و آلودگی محفظه حرارتی نمی‌شود؟
واحد فنی و پشتیبانی اسرا تکنولوژی –
سلام و درود، جناب دکتر نوری گرامی. از حسن توجه و پرسش بسیار دقیق و فنی شما سپاسگزاریم.
پاسخ به سوالات تخصصی شما پیرامون مشخصات متالورژیکی و ترمودینامیکی این محصول به شرح زیر تقدیم می‌گردد:
۱. دمای کارکرد پیوسته و اتمسفر: عدد ۱۸۰۰ درجه سانتی‌گراد، دمای طبقه‌بندی (Classification Temperature) و مقاومت فازی نسوز بر اساس استاندارد ASTM C155 (رده Group 33) است. برای کارکرد پیوسته در اتمسفر خنثی (آرگون/نیتروژن 5N)، حداکثر دمای سرویس مطمئن و پیوسته معادل ۱۶۸۰ الی ۱۷۰۰ درجه سانتی‌گراد ارزیابی می‌شود که کاملاً با رژیم حرارتی المنت‌های MoSi2 سازگار بوده و به هیچ وجه با ترکیبات سیلیکای تشکیل‌دهنده لایه پس‌سیو المنت‌ها واکنش یوتکتیک نمی‌دهد.
۲. مشخصات فیزیکی و شیمیایی:
– میزان خلوص آلومینا (Al2O3): بالای ۹۳٪ (بر پایه فاز کوراندوم و مولایت با خلوص سنتتیک بالا).
– دانسیته بالک: در بازه ۱.۲۵ الی ۱.۳۵ گرم بر سانتی‌متر مکعب (سبک‌سازی بهینه بدون افت استحکام مکانیکی سرد).
– تغییر خطی دائمی (Permanent Linear Change – PLC): پس از ۲۴ ساعت در دمای ۱۶۵۰ درجه سانتی‌گراد، حداکثر ۰.۳- تا ۰.۵- درصد است که پایداری ابعادی بسیار ایده‌آلی را در سیکل‌های مکرر تضمین می‌کند.
– میزان اکسید آهن (Fe2O3) و اکسیدهای قلیایی: مجموعاً کمتر از ۰.۴٪ که خطر احیا شدن یا افت نقطه ذوب موضعی در تماس با گازهای حامل را برطرف می‌سازد.
۳. مقاومت در برابر پدیده Dusting و یکپارچگی ساختار: این آجرها از طریق پخت پیشرفته در دمای بالا و پیوند متالورژیکی متراکم کریستال‌های کوراندوم تولید شده‌اند؛ از این رو حتی در فلوهای گاز آرگون تا ۵ لیتر بر دقیقه، هیچ‌گونه ریزش میکروذرات یا غبارزایی مشاهده نخواهد شد و به عنوان Hot-Face در کوره‌های حساس به آلایندگی عملکردی ایمن ارائه می‌دهد. پیشنهاد می‌شود برای اتصال، از ملات نسوز پرآلومینای هوازد ۱۸۰۰ درجه استفاده فرمایید.
با احترام،
واحد خدمات پس از فروش و کالیبراسیون اسرا تکنولوژی
