پودر Ti6Al4V

توضیحات

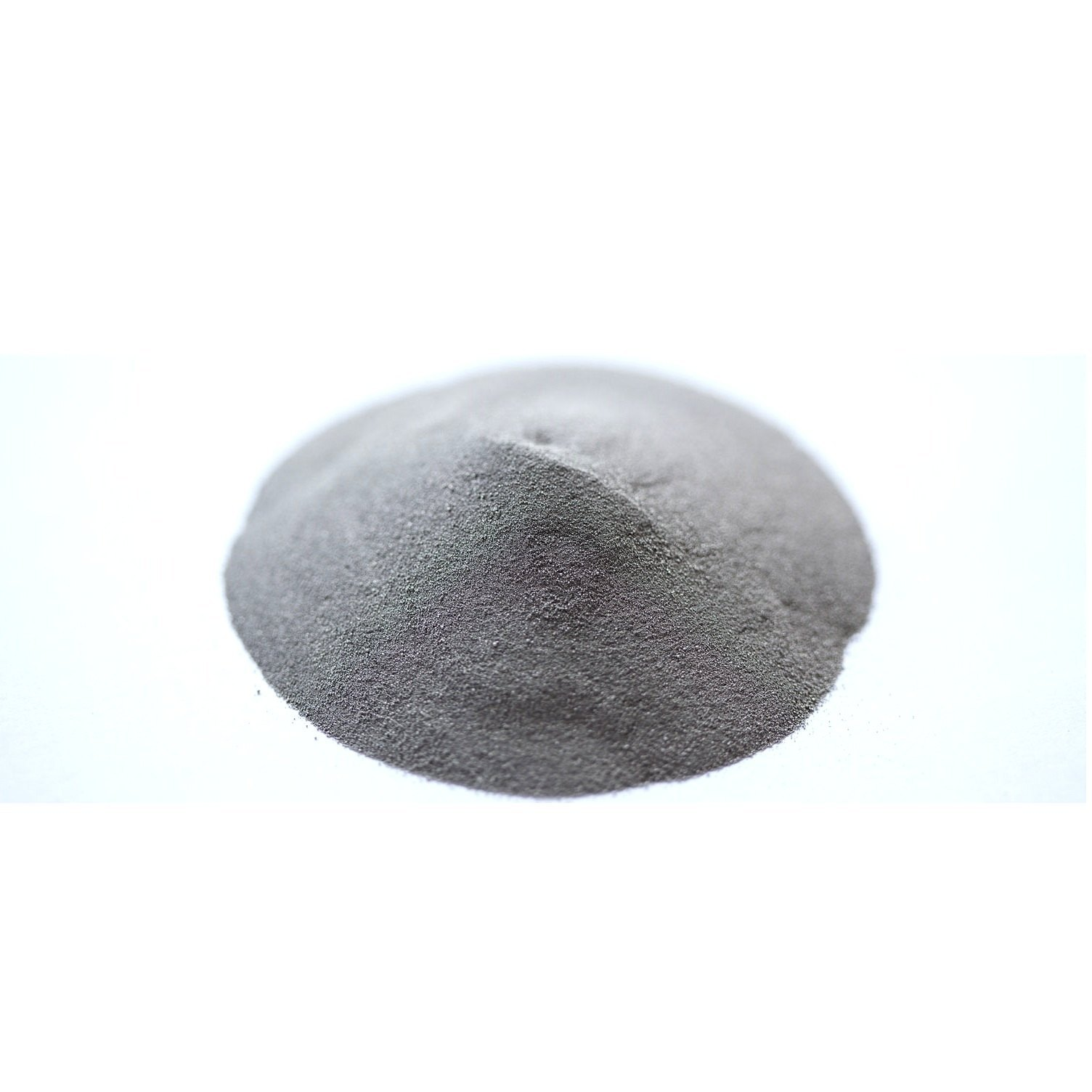

پودر تیتانیوم Ti6Al4V چیست و چرا صنعت به آن نیاز دارد

وقتی مهندس طراحی می‌خواهد قطعه‌ای بسازد که همزمان باید در برابر بارهای مکانیکی بالا مقاومت کند، وزن کم داشته باشد و با محیط‌های خورنده کنار بیاید، انتخاب‌های زیادی روی میز نیست. تیتانیوم آلیاژی Ti۶Al۴V یکی از معدود موادی است که این سه الزام را با هم پوشش می‌دهد. این آلیاژ دهه‌هاست در صنایع پیشرفته حضور دارد، اما ورود فناوری‌های ساخت افزایشی فلزی باعث شده تقاضا برای فرم پودری آن رشد چشمگیری داشته باشد.

فرم پودری این آلیاژ الزامات بسیار دقیق‌تری نسبت به شکل‌های دیگر آن دارد. توزیع اندازه ذرات، میزان اکسیژن محلول، شکل کرویت ذرات و فرآیند تولید پودر، همگی روی کیفیت قطعه نهایی اثر مستقیم می‌گذارند. به همین دلیل، خرید این ماده بدون شناخت کافی از مشخصات فنی آن می‌تواند منجر به مشکلات پرهزینه در خط تولید شود.

ترکیب شیمیایی و ساختار متالورژیکی این آلیاژ تیتانیوم

این آلیاژ از تیتانیوم خالص به عنوان پایه، به همراه حدود ۶ درصد وزنی آلومینیوم و ۴ درصد وزنی وانادیوم تشکیل شده است. ساختار کریستالی آن دوفازی است: فاز آلفا (α) با ساختار هگزاگونال متراکم و فاز بتا (β) با ساختار مکعبی مرکز دار. حضور همزمان این دو فاز، خواص مکانیکی این آلیاژ را در مقایسه با تیتانیوم تک‌فازی به‌طور قابل توجهی بهبود می‌دهد.

نسبت آلومینیوم و وانادیوم: چرا این ترکیب اهمیت دارد

آلومینیوم در این ترکیب نقش پایدار کننده فاز آلفا را دارد و باعث افزایش استحکام در دماهای بالا می‌شود. وانادیوم پایدار کننده فاز بتاست و به قابلیت شکل‌پذیری و چقرمگی آلیاژ کمک می‌کند. تعادل دقیق بین این دو عنصر آلیاژی است که خواص نهایی را تعیین می‌کند. تغییر حتی یک درصد در نسبت این عناصر می‌تواند رفتار مکانیکی قطعه را در شرایط بهره‌برداری تغییر دهد. این موضوع در فرآیندهای ساخت افزایشی اهمیت دوچندانی پیدا می‌کند، چون چرخه‌های حرارتی سریع در طول پرینت می‌توانند ریزساختار را تحت تاثیر قرار دهند.

کاربردهای واقعی در صنایع هوافضا، پزشکی و دفاعی

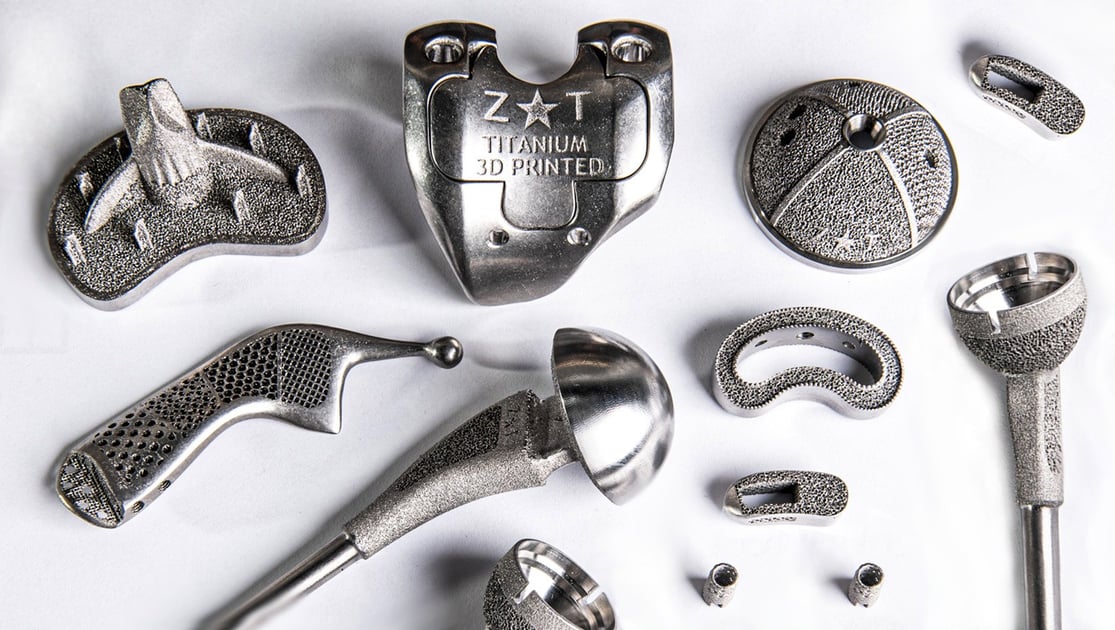

در صنعت هوافضا، این آلیاژ برای ساخت اجزای سازه‌ای موتور، پره‌های کمپرسور، بدنه‌های ساختاری و اتصالات حیاتی به کار می‌رود. نسبت استحکام به وزن بالا، آن را در طراحی‌هایی که هر گرم اضافه هزینه دارد، به گزینه‌ای جدی تبدیل می‌کند. در حوزه پزشکی، کاربرد اصلی آن در ایمپلنت‌های ارتوپدی، پروتزهای مفصلی و ابزارهای جراحی است؛ زیست‌سازگاری مناسب و مقاومت در برابر خوردگی مایعات بیولوژیک از ویژگی‌های کلیدی آن در این حوزه محسوب می‌شود.

محدودیت‌های دمایی و شرایط بهره‌برداری در هر صنعت

یک نکته مهم که اغلب نادیده گرفته می‌شود، محدودیت دمای بهره‌برداری این آلیاژ است. استفاده پایدار از آن در دماهای بالاتر از حدود ۳۱۵ درجه سانتیگراد توصیه نمی‌شود، چون در دماهای بالاتر اکسیداسیون سطحی شتاب می‌گیرد و خواص مکانیکی تضعیف می‌شوند. در صنایع دفاعی، این آلیاژ در سازه‌های زیردریایی، پوسته‌های موشکی و سیستم‌های مکانیکی دقیق کاربرد دارد. در هر یک از این صنایع، شرایط بهره‌برداری باید پیش از انتخاب مواد به‌دقت تحلیل شود.

مشخصات فنی مهم برای انتخاب صحیح: اندازه ذرات، توزیع دانه‌بندی و میزان اکسیژن

انتخاب پودر مناسب برای هر فرآیند، نیازمند توجه به چند پارامتر فنی اساسی است. این پارامترها به‌طور مستقیم روی پایداری فرآیند و خواص قطعه نهایی اثر می‌گذارند:

• اندازه ذرات: برای فرآیند SLM معمولاً محدوده ۱۵ تا ۴۵ میکرومتر و برای EBM محدوده ۴۵ تا ۱۰۵ میکرومتر مورد استفاده قرار می‌گیرد.
• توزیع دانه‌بندی: توزیع گاوسی باریک و یکنواخت باعث جریان‌پذیری بهتر و تراکم یکنواخت‌تر لایه پودر می‌شود.
• میزان اکسیژن: مقدار اکسیژن باید زیر ۰.۲۰ درصد وزنی نگه داشته شود؛ اکسیژن بالاتر چقرمگی قطعه را کاهش می‌دهد.

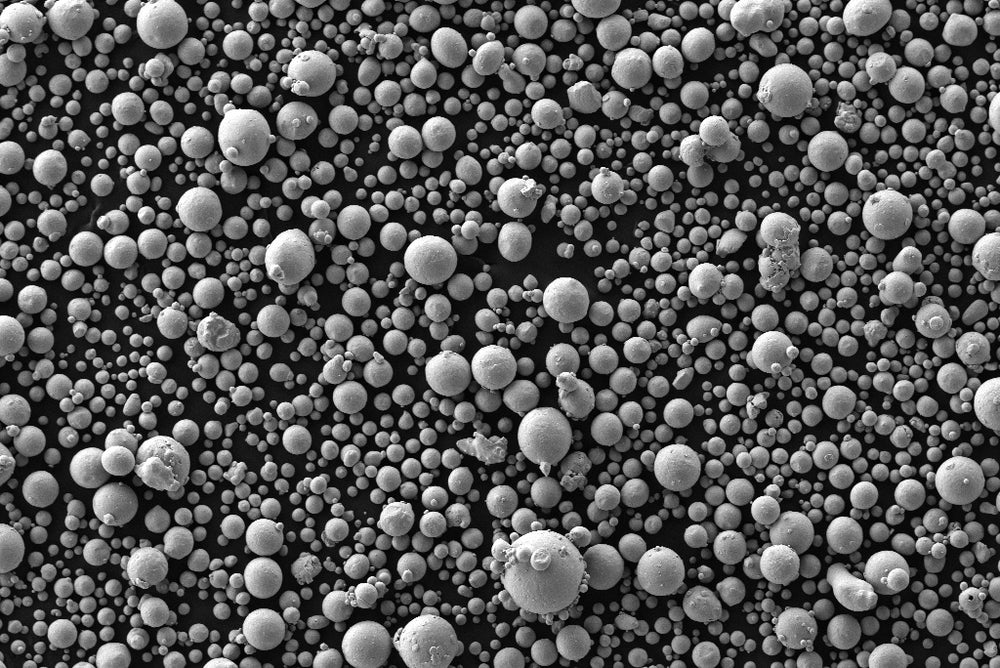

• کرویت ذرات: ذرات کروی جریان‌پذیری پودر را بهبود می‌دهند و توزیع یکنواخت‌تری در بستر پودر ایجاد می‌کنند.

بررسی گواهینامه آنالیز شیمیایی (CoA) و گزارش آنالیز اندازه ذرات (PSD) پیش از هر خرید ضروری است.

تفاوت پودر تولیدشده با روش‌های GA، PREP و EIGA

روش اتمیزاسیون گازی (GA) رایج‌ترین روش تولید پودر تیتانیوم است. در این روش جریان گاز پرفشار مذاب را تبدیل به ذرات کروی می‌کند. روش PREP (فرآیند الکترود دوار پلاسما) ذرات با کرویت بسیار بالا و آلودگی بسیار کم تولید می‌کند اما هزینه بالاتری دارد. روش EIGA (اتمیزاسیون القایی بدون استفاده از بوته) برای فلزات واکنش‌پذیر مناسب است و ریسک آلودگی از بوته را حذف می‌کند. انتخاب بین این روش‌ها باید بر اساس الزامات فرآیند و بودجه پروژه انجام شود.

سازگاری با فناوری‌های چاپ سه‌بعدی فلزی (SLM، EBM، DED)

این آلیاژ با سه فناوری اصلی ساخت افزایشی فلزی سازگاری خوبی دارد. در فرآیند SLM (ذوب انتخابی با لیزر)، پودر ریزتر و توزیع باریک‌تر نیاز است و کنترل دقیق اتمسفر آرگون برای جلوگیری از اکسیداسیون الزامی است. در EBM (ذوب با پرتو الکترونی)، فرآیند در خلأ انجام می‌شود و پودر درشت‌تر قابل استفاده است؛ ریزساختار قطعه حاصل از EBM به دلیل دمای بستر بالاتر معمولاً با SLM متفاوت است.

فرآیند DED (رسوب‌گذاری جهت‌دار انرژی) انعطاف بیشتری در اندازه ذرات دارد و اغلب برای تعمیر قطعات یا ساخت قطعات بزرگ‌تر استفاده می‌شود. نکته مشترک در هر سه فرآیند این است که رطوبت پودر و میزان اکسیژن باید پیش از بارگذاری در دستگاه کنترل شود. استفاده از پودر بازیافتی بدون آنالیز مجدد در این فرآیندها ریسک جدی ایجاد می‌کند.

نگهداری، انبارش و جلوگیری از آلودگی پودر

پودر تیتانیوم در برابر رطوبت و اکسیژن حساس است. نگهداری نادرست، حتی در بازه زمانی کوتاه، می‌تواند میزان اکسیژن محلول را افزایش دهد و کیفیت قطعه نهایی را تحت تاثیر قرار دهد. چند اصل کاربردی برای انبارش این ماده:

• پودر را در ظروف دربسته و در اتمسفر گاز خنثی (آرگون یا نیتروژن) نگهداری کنید.
• محیط انبارش باید دمای کنترل‌شده و رطوبت نسبی پایین داشته باشد.
• از مخلوط کردن پودرهای با بچ‌های مختلف بدون آنالیز مجدد خودداری کنید.
• هر بار باز کردن ظرف پودر باید در محیط کنترل‌شده یا زیر هود مناسب انجام شود.

پودر بازیافتی از فرآیند چاپ نیز باید پیش از استفاده مجدد آنالیز شیمیایی و PSD مستقل بشود. تجمع ذرات ریز ناخواسته در پودر بازیافتی یکی از دلایل رایج نقص در قطعات چاپ‌شده است.

نکات نهایی پیش از خرید: معیارهای ارزیابی تأمین‌کننده و مستندات لازم

انتخاب تأمین‌کننده مناسب به اندازه انتخاب خود ماده اهمیت دارد. یک تأمین‌کننده معتبر باید بتواند مستندات زیر را برای هر محموله ارائه دهد:

1. گواهینامه آنالیز شیمیایی (Certificate of Analysis) با ذکر درصد دقیق عناصر آلیاژی و ناخالصی‌ها
2. گزارش توزیع اندازه ذرات (PSD Report) از دستگاه آنالیز تأییدشده
3. گزارش مورفولوژی ذرات (ترجیحاً با تصاویر SEM)
4. گزارش میزان اکسیژن، نیتروژن و هیدروژن (تحلیل گازهای محلول)

علاوه بر مستندات، توانایی تأمین‌کننده در تامین پیوسته با بچ‌های یکنواخت و پاسخگویی فنی در صورت بروز مشکل از معیارهای مهم ارزیابی است. پودر Ti۶Al۴V یک ماده استراتژیک در خط تولید است و وابستگی به تأمین‌کننده‌ای که نتواند کنسیستنسی بچ به بچ را رعایت کند، می‌تواند برنامه تولید را مختل کند. پیش از عقد قرارداد بلندمدت، درخواست نمونه آزمایشی و آنالیز مستقل آن توصیه می‌شود.

سوالات متداول درباره پودر Ti6Al4V

تفاوت پودر Ti۶Al۴V گرید ۵ با گرید ۲۳ (ELI) در کاربردهای پزشکی چیست؟

گرید ۲۳ محدودیت سخت‌تری روی اکسیژن (حداکثر ۰.۱۳٪ در برابر ۰.۲٪ در گرید ۵)، آهن و نیتروژن دارد. این کاهش عناصر بینابینی، چقرمگی شکست را در محیط‌های بیولوژیک بالا می‌برد. برای ایمپلنت‌های باربر (مفصل ران، ستون فقرات) گرید ۲۳ الزامی است؛ برای قطعات هوافضا گرید ۵ کافی و مقرون‌به‌صرفه‌تر است.

چطور بفهمیم پودر دریافتی دچار اکسیداسیون یا آلودگی رطوبت شده؟

شاخص اصلی، افزایش محتوای اکسیژن نسبت به گواهی آنالیز (CoA) است که با روش LECO قابل اندازه‌گیری است. نشانه‌های ظاهری شامل کلوخه‌شدن ذرات، تغییر رنگ به خاکستری مایل به زرد و کاهش سیالیت (Hall Flow بالای ۳۵ s/50g) است. پودر مشکوک را قبل از مصرف الزاماً آنالیز LECO و سیالیت مجدد بگیرید.

کدام روش تولید پودر برای SLM مناسب‌تر است: GA یا EIGA؟

EIGA (القای بدون بوته) آلودگی سرامیکی ندارد و کرویت ذرات بالاتری ارائه می‌دهد؛ برای SLM که به سیالیت و تراکم بالا حساس است، EIGA ارجح است. GA (گازی) ارزان‌تر است اما احتمال ذرات ماهواره‌ای و آلودگی اکسیدی بیشتر دارد. PREP بهترین کرویت را دارد اما محدوده دانه‌بندی باریک‌تر و هزینه بالاتری دارد و بیشتر برای EBM توصیه می‌شود.

عمر مفید پودر بازیافت‌شده (Recycled) در چرخه‌های متوالی SLM چقدر است؟

معمولاً تا ۱۰ تا ۲۰ سیکل بازیافت با پایش منظم قابل استفاده است، مشروط به اینکه بعد از هر سیکل الک (sieving) و آنالیز اکسیژن انجام شود. استاندارد AMS 7004 و ASTM F3049 معیارهای پذیرش پودر بازیافتی را تعریف می‌کنند. بدون پایش، اکسیژن تجمعی باعث تردی قطعه نهایی و کاهش خواص خستگی می‌شود.

هزینه تفاوت دانه‌بندی ۱۵-۴۵ میکرون با ۴۵-۱۰۵ میکرون در انتخاب فرآیند چقدر اثر دارد؟

پودر ریزتر (۱۵-۴۵ µm) برای SLM مناسب است و معمولاً ۲۰ تا ۳۵ درصد گران‌تر از محدوده درشت‌تر است. محدوده ۴۵-۱۰۵ µm برای EBM و DED کاربرد دارد و قیمت پایین‌تری دارد. انتخاب اشتباه دانه‌بندی، سیالیت لایه پودر را مختل کرده و مستقیماً به تخلخل قطعه منجر می‌شود؛ صرفه‌جویی در هزینه پودر با ضایعات قطعه توجیه ندارد.

تأمین‌کننده باید چه مستنداتی ارائه دهد تا پودر برای قطعات هوافضا تأیید شود؟

حداقل مستندات: گواهی آنالیز شیمیایی (CoA) مطابق AMS 4928 یا AMS 7004، گزارش توزیع دانه‌بندی (PSD) با روش لیزری، گزارش سیالیت Hall Flow، گزارش دانسیته ظاهری (Apparent Density)، و ردیابی ذوب (Heat/Lot Traceability). برای پروژه‌های دفاعی و فضایی، گواهی NADCAP یا AS9100 تأمین‌کننده نیز الزامی است.
