پمپ خلا دیفیوژن چیست و چه کاری انجام میدهد؟
وقتی در یک خط پوششدهی یا فرآیند ذوب فلزات به خلاء عمیق نیاز دارید، اغلب با یک چالش جدی روبرو میشوید: رسیدن به فشارهای بسیار پایین با تجهیزات مکانیکی ساده ممکن نیست. پمپ خلا دیفیوژن دقیقاً برای حل همین مشکل طراحی شده است. این تجهیز بدون هیچ قطعه متحرکی، خلاءهایی در محدودهای بسیار فراتر از توانایی پمپهای روتاری را پدید میآورد.

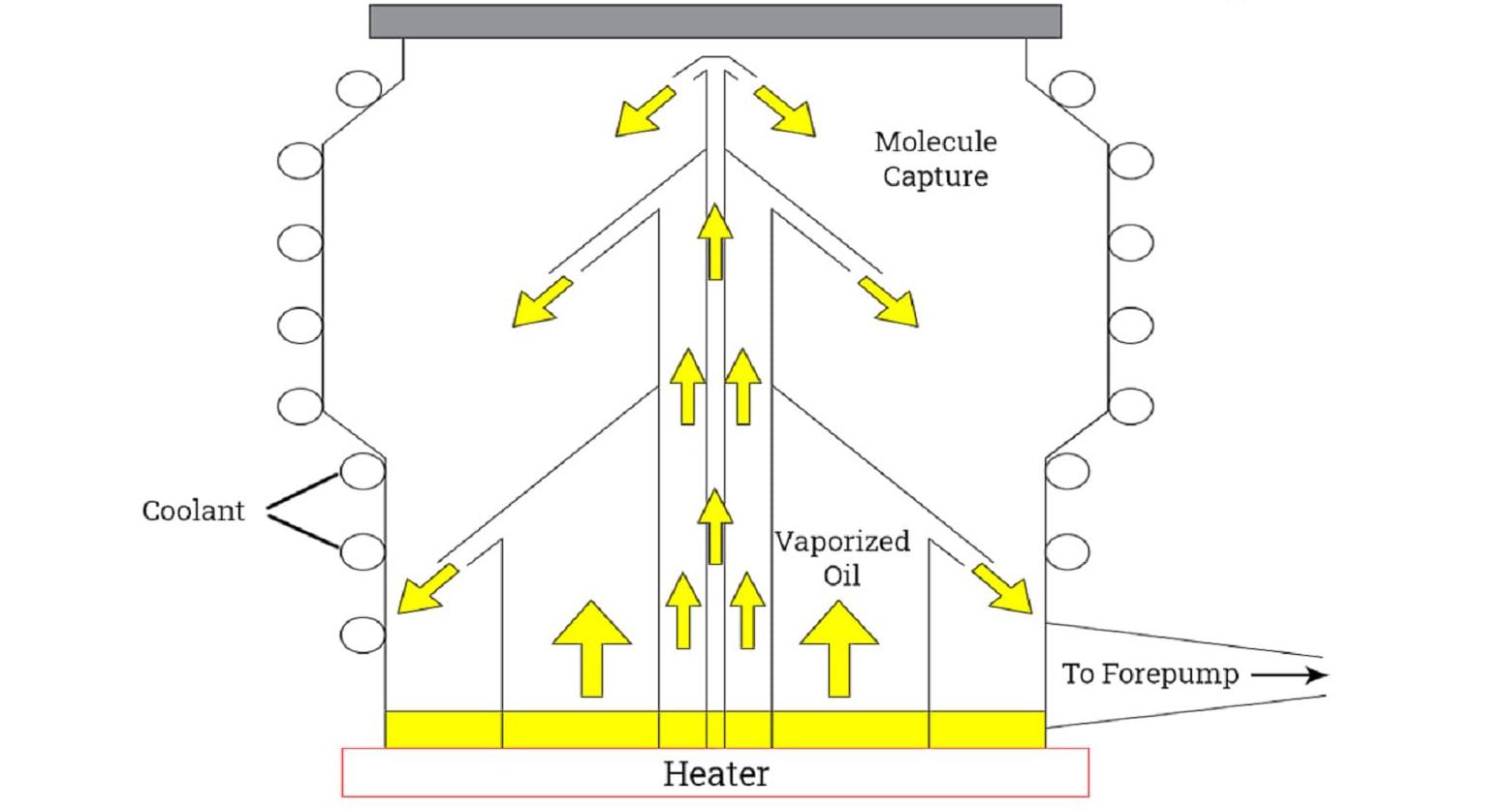

اصل کار بر پایه جریان بخار روغن یا جیوه
مکانیزم کار این قطعه بر پایه جت بخار است. سیال کاری، معمولاً روغن سیلیکون یا روغن معدنی، در یک بویلر داخلی گرم میشود و به صورت جتهای بخار با سرعت بالا از نازلهای مخصوص خارج میشود. این جتها مولکولهای گاز موجود در محفظه را با خود میکشند و به سمت پمپ پیشخلاء هدایت میکنند. بخار روغن پس از برخورد با جدارههای خنکشده، میعان میکند و به بویلر بازمیگردد. چرخهای ساده، اما بسیار موثر.
محدوده فشار کاری و دلیل اهمیت آن در فرآیندهای صنعتی
این نوع از پمپهای خلاء معمولاً در محدوده فشار نهایی کمتر از یکصدم میلیبار و حتی پایینتر کار میکنند. رسیدن به چنین فشارهایی برای فرآیندهایی مثل لایهنشانی بخار، متالوژی پودری یا ساخت قطعات اپتیکی الزامی است. در این فشارها، آلودگی گازی به حداقل میرسد و واکنشهای ناخواسته با جو متوقف میشوند. هر دهم میلیبار اختلاف فشار، در بسیاری از این فرآیندها تفاوت محصول قابل قبول با محصول معیوب را رقم میزند.
در چه صنایعی این تجهیز کاربرد دارد؟
کاربردهای این قطعه بسیار گستردهتر از آن چیزی است که در نگاه اول به نظر میرسد. از کارگاههای متالوژی گرفته تا آزمایشگاههای دانشگاهی، هر جا که به محیطی با فشار بسیار پایین نیاز باشد، این تجهیز حضور دارد.
پوششدهی خلاء، متالورژی و ذوب فلزات
در واحدهای پوششدهی PVD و فرآیندهای اسپاترینگ، محفظه باید به خلاء عمیق و پایداری برسد تا لایههای نازک با خلوص کافی روی سطح هدف بنشینند. کورههای ذوب القایی در خلاء نیز از همین تجهیز بهره میبرند تا اکسیداسیون آلیاژهای حساس، مثل تیتانیوم یا نیکل سوپرآلیاژ، کنترل شود. در بسیاری از واحدهای تولیدی ایران که با فلزات حساس کار میکنند، این پمپ قلب سیستم خلاء است.
صنایع نیمههادی، اپتیک و تحقیقات آزمایشگاهی
ساخت قطعات نیمههادی و لنزهای اپتیک با پوششهای ضدبازتاب، به محیطهایی با خلاء بسیار پایین و یکنواخت نیاز دارد. در آزمایشگاههای تحقیقاتی هم برای آزمایشهای طیفسنجی جرمی یا شبیهسازی محیط فضایی، این تجهیز جایگاه ویژهای دارد. جالب است که در آزمایشگاههای فیزیک و شیمی دانشگاههای ایران نیز نمونههایی از همین تجهیز به کار گرفته میشود.
مشخصات فنی که پیش از خرید باید بدانید
خرید این تجهیز بدون بررسی دقیق مشخصات فنی، ریسک بالایی دارد. سه پارامتر اصلی وجود دارد که باید پیش از هر تصمیمی به آنها توجه کنید.
نرخ پمپاژ و حداکثر فشار نهایی قابل دستیابی
نرخ پمپاژ یا سرعت پمپاژ نشان میدهد چه حجمی از گاز در واحد زمان تخلیه میشود و معمولاً بر حسب لیتر بر ثانیه یا متر مکعب بر ساعت بیان میشود. این عدد باید با حجم محفظه خلاء و زمان مورد انتظار برای رسیدن به خلاء هدف تطابق داشته باشد. انتخاب پمپ با نرخ پمپاژ ناکافی، چرخه تولید را کند میکند و فشار نهایی قابل دستیابی را افت میدهد.
نوع سیال کاری: روغن سیلیکون، روغن معدنی یا سایر گزینهها
انتخاب سیال کاری مستقیماً بر عملکرد، آلودگی محفظه و طول دوره سرویس تأثیر میگذارد. روغنهای سیلیکون در برابر اکسیداسیون مقاومترند و بخار کمتری به محفظه نشت میکنند؛ اما قیمت بالاتری دارند. روغنهای معدنی ارزانترند اما نسبت به آلودگیهای رطوبتی و اکسیژن حساسترند. برای فرآیندهایی که آلودگی هیدروکربنی در محفظه مشکلساز است، باید از سیالهای پرفلوئوره یا گزینههای بدون روغن استفاده کرد.
توان حرارتی مورد نیاز و سیستم خنککننده همراه
بویلر داخلی برای گرم کردن سیال کاری به توان الکتریکی مشخصی نیاز دارد. در کنار آن، سیستم خنککننده، معمولاً آبخنک یا هواخنک، باید بتواند گرمای اضافه را به خوبی دفع کند. اگر سیستم خنککاری ناکافی باشد، دمای جدارهها بالا میرود، میعان بخار روغن ناقص میشود و عملکرد پمپ افت میکند. قبل از راهاندازی، ظرفیت سیستم خنککننده موجود در کارگاه را با نیاز این تجهیز مقایسه کنید.
پمپ پیشخلاء چرا الزامی است؟
یکی از اشتباهات رایج این است که برخی اپراتورها تصور میکنند این تجهیز به تنهایی کافی است. اما واقعیت چیز دیگری است. این قطعه در فشارهای بالای اتمسفر یا حتی فشار محیطی کار نمیکند و برای شروع به کار نیاز به پیشخلاء دارد.
محدودیت فشار ورودی و خطر بکاستریم در غیاب پمپ پشتیبان
اگر فشار ورودی به اندازه کافی کاهش نیافته باشد، جتهای بخار به درستی شکل نمیگیرند و کارایی افت میکند. مشکل جدیتر، پدیده بکاستریم است: در صورت کافی نبودن فشار پشت تجهیز، روغن سیال میتواند به سمت محفظه خلاء برگردد و آلودگی ایجاد کند. این آلودگی در فرآیندهایی مثل لایهنشانی یا پردازش نیمههادی، خسارت جدی به بار میآورد.
انتخاب درست پمپ روتاری یا دیافراگمی بهعنوان پیشمرحله
پمپهای روتاری وین از رایجترین گزینهها برای پیشخلاء هستند. برای فرآیندهایی که حساسیت بالایی به آلودگی هیدروکربنی دارند، پمپ دیافراگمی گزینه تمیزتری است، هرچند خلاء کمتری ایجاد میکند. در هر صورت، فشار خروجی پمپ پیشخلاء باید با محدوده فشار ورودی قابل قبول این تجهیز تطابق داشته باشد.
برندها و شرکتهای مطرح پمپ دیفیوژن

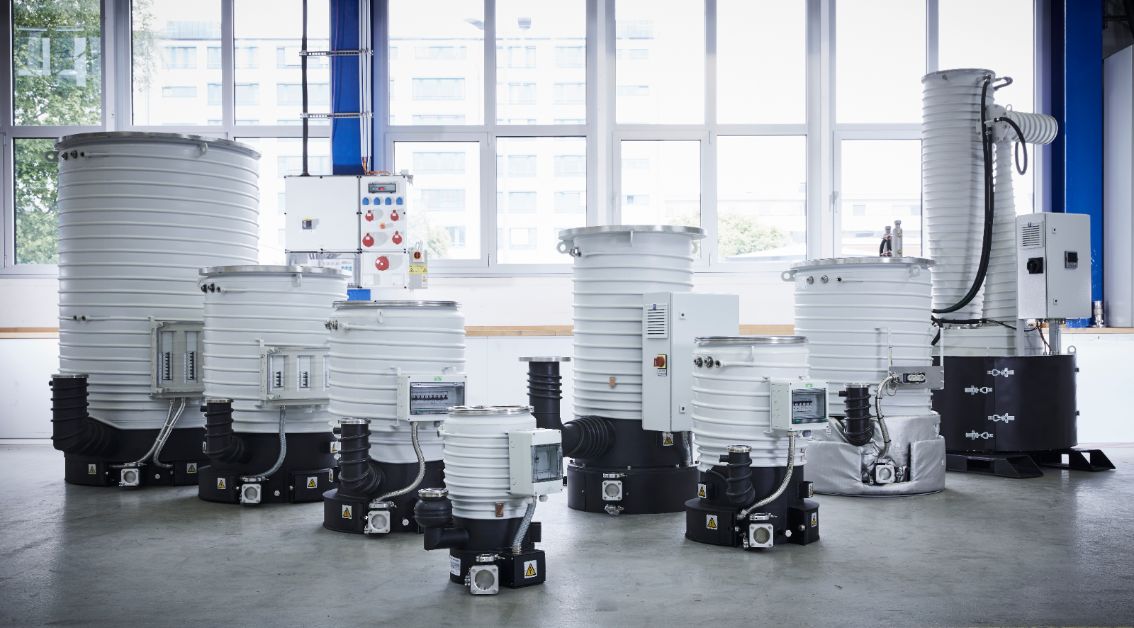

Leybold (لیبولد)
یکی از پیشگامان تجهیزات خلا و تولید پمپ دیفیوژن با تکنولوژی
- کشور: آلمان
- وبسایت: www.leybold.com

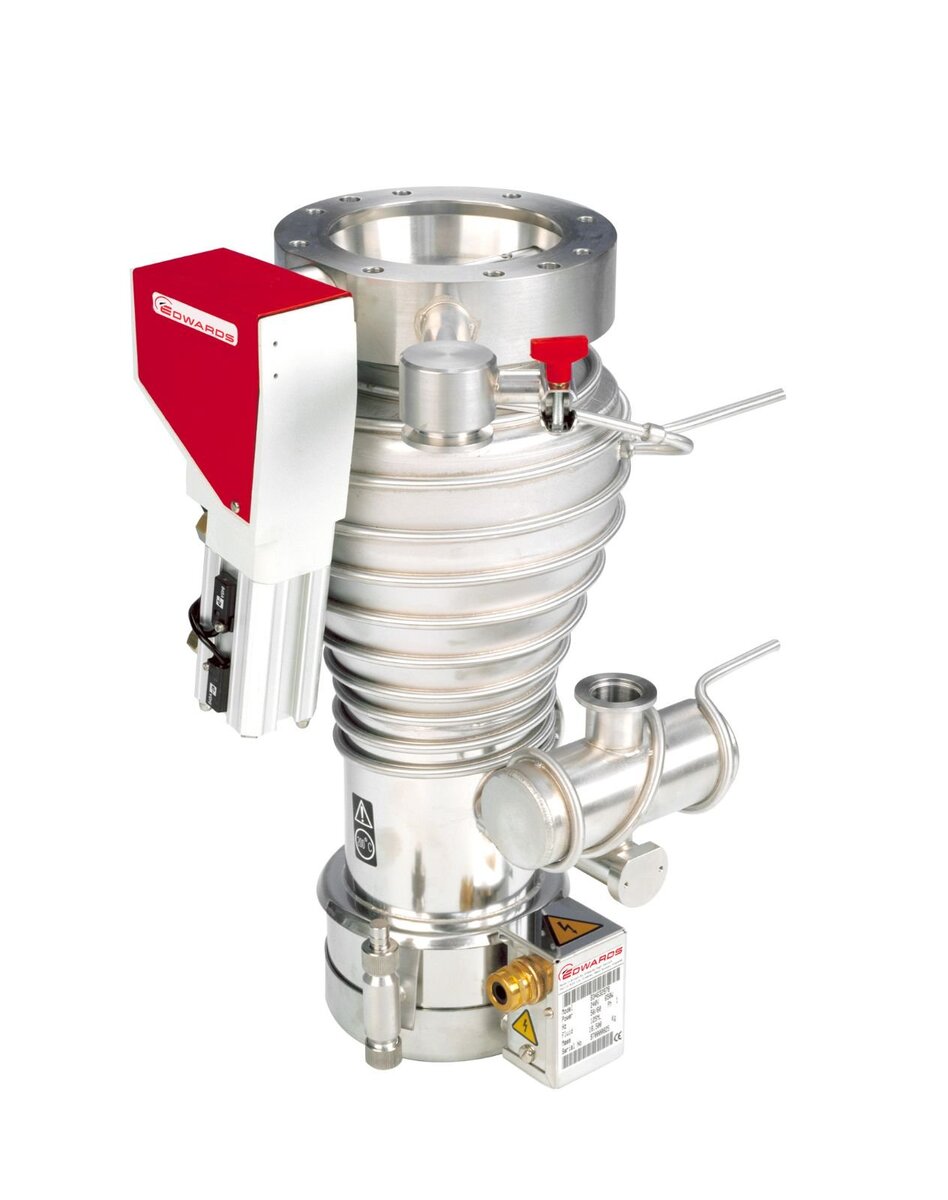

Edwards (ادوارد)
شناختهشده برای پمپهای دیفیوژن با راندمان بالا
- کشور: انگلستان
- وبسایت: www.edwardsvacuum.com
پمپهای دیفیوژن ادوارد

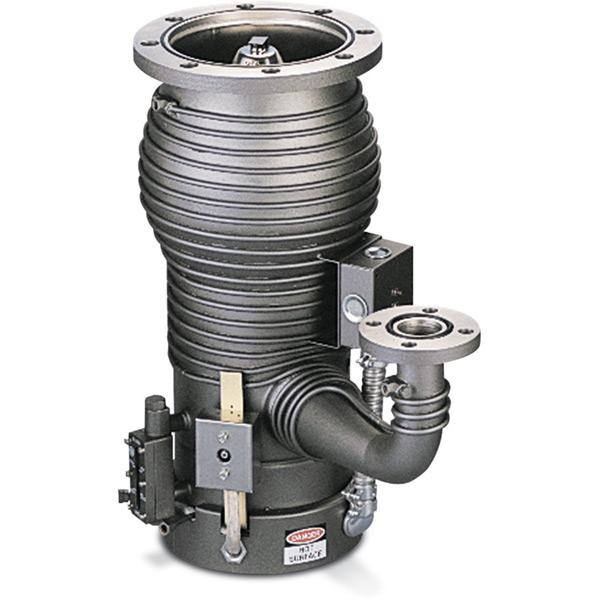

(Agilent Technologies (واریان/Varian)
نوآور در تجهیزات دقیق آزمایشگاهی و صنعتی
- کشور: آمریکا
- وبسایت: www.agilent.com

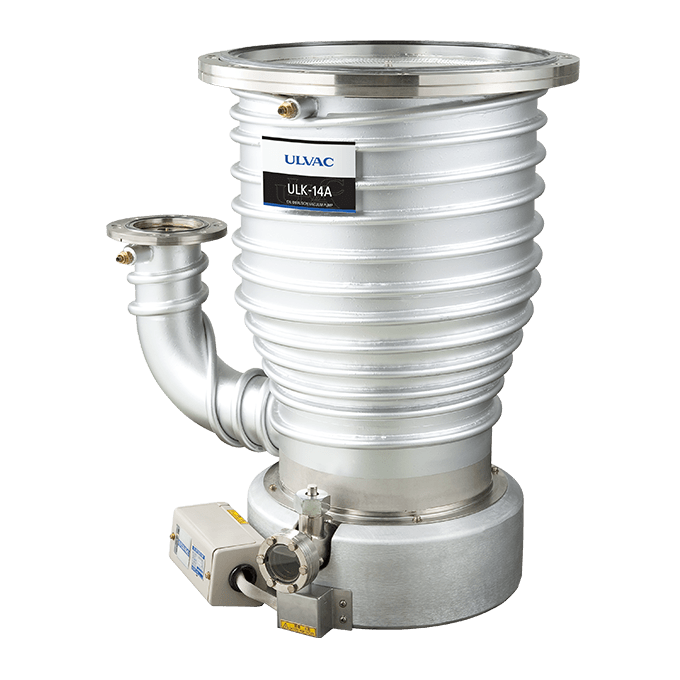

ULVAC (اولوک)
تولیدکننده پمپ دیفیوژن برای کاربردهای تخصصی و آزمایشگاهی
- کشور: ژاپن
- وبسایت: www.ulvac.com
نکات نصب و راهاندازی که اغلب نادیده گرفته میشوند
نصب اشتباه میتواند عملکرد حتی بهترین مدل موجود را به شدت کاهش دهد. دو نکته وجود دارد که در بسیاری از کارگاهها رعایت نمیشود.
موقعیت نصب، زاویه و اتصال لولهکشی
این تجهیز باید در موضعی کاملاً قائم نصب شود تا سیال کاری به درستی در بویلر جمع شود. انحراف زاویهای حتی اگر کم باشد، توزیع سیال را مختل میکند. لولهکشی بین این قطعه و محفظه خلاء باید کوتاه، با قطر کافی و بدون پیچوخمهای تند باشد تا هدایت گاز بهینه بماند. اتصالات شل یا دربند نشده، نقطه نشت احتمالی هستند و باید پیش از راهاندازی با دقت بررسی شوند.
بازه زمانی گرمشدن اولیه و پروتکل خاموشکردن صحیح
پیش از رسیدن به دمای کاری کامل، این تجهیز به زمان گرمشدن نیاز دارد. شتاب دادن به این مرحله و تلاش برای پمپاژ قبل از رسیدن به دمای مناسب، عملکرد را مختل میکند. هنگام خاموش کردن هم ترتیب اهمیت دارد: ابتدا باید دریچه ورودی بسته شود، سپس گرمکن خاموش شود و در نهایت بعد از سرد شدن کامل، پمپ پیشخلاء قطع شود. رعایت نکردن این ترتیب میتواند به سیال کاری و بخشهای داخلی آسیب بزند.
نگهداری دورهای: چه زمانی و چه چیزی را بررسی کنید؟
برنامه نگهداری منظم، مهمترین عامل در حفظ کارایی این تجهیز در طول زمان است. دو حوزه اصلی برای بازرسی دورهای وجود دارد.
تعویض سیال کاری و نشانههای تخریب روغن
روغن کاری که آلوده، اکسید شده یا تجزیه شده باشد، دیگر جت بخار مؤثری تولید نمیکند و کارایی پمپاژ به شدت کاهش مییابد. نشانههای تخریب روغن شامل تغییر رنگ، افزایش ویسکوزیته یا ظهور رسوب در مخزن میشود. فاصله تعویض روغن به نوع فرآیند، میزان آلودگی ورودی و ساعات کارکرد بستگی دارد و باید بر اساس توصیه سازنده و شرایط واقعی کارگاه تعیین شود.
بازرسی دریچهها، آببندها و مخزن سیال
دریچههای کنترل جریان و آببندهای اتصالات باید در فواصل منظم بررسی شوند. ساییدگی یا ترک خوردگی در آببندها، یکی از شایعترین علل نشت و افت خلاء است. مخزن سیال کاری هم باید از نظر ترک، رسوب و سطح روغن بررسی شود. یک بازرسی ساده اما منظم، بسیاری از خرابیهای بزرگ را پیش از وقوع متوقف میکند.
محدودیتهایی که باید صادقانه در نظر بگیرید
این تجهیز انتخاب مناسبی برای طیف وسیعی از کاربردها است، اما محدودیتهای واقعی دارد که باید پیش از خرید روشن شوند.
حساسیت به گازهای خورنده و بخارات ناسازگار با سیال کاری
گازهای اسیدی یا اکسید کننده قوی مثل کلر یا اکسیژن خالص، با روغنهای کاری رایج واکنش میدهند و ممکن است به قطعات داخلی آسیب بزنند. اگر فرآیند شما چنین گازهایی تولید میکند، باید از مدلهای مقاوم در برابر خوردگی یا سیالهای کاری مخصوص استفاده کنید. بیتوجهی به این نکته میتواند در مدت کوتاهی به خرابی کامل منجر شود.
زمان رسیدن به خلاء عمیق و تأثیر آن بر چرخه تولید
رسیدن به خلاء عمیق زمان میبرد. این واقعیت در برنامهریزی چرخه تولید باید لحاظ شود. اگر تناوب باز و بسته شدن محفظه زیاد است یا هر چرخه تولید کوتاهمدت است، شاید این تجهیز به تنهایی پاسخگوی نیاز نباشد و باید ترکیب آن با سیستمهای پشتیبان سنجیده شود.
راهنمای عملی انتخاب مدل مناسب برای خط تولید شما
انتخاب مدل درست، یک فرآیند مهندسی است نه حدس و گمان. باید از دادههای واقعی خط تولید شروع کرد و با آنها به سمت مشخصات مناسب حرکت کرد.
جدول مقایسه ظرفیت پمپ با حجم محفظه و فشار هدف
پیش از هر چیز، حجم محفظه خلاء، فشار هدف و زمان مجاز برای رسیدن به آن را مشخص کنید. از این سه پارامتر میتوان حداقل نرخ پمپاژ مورد نیاز را محاسبه کرد. همچنین باید نرخ نشت سیستم موجود و بار گازی فرآیند، یعنی گازهایی که خود قطعه یا مواد کاری آزاد میکنند، در محاسبه دیده شوند. انتخاب مدل بر اساس ظرفیت اسمی صرف، اغلب منجر به خرید ناکافی میشود.
سازگاری با تجهیزات موجود و امکان توسعه در آینده
قبل از خرید، بررسی کنید که فلنجهای اتصال، ابعاد دهانه ورودی و خروجی با تجهیزات موجود شما سازگار است یا خیر. اگر در آینده قرار است ظرفیت خط تولید افزایش پیدا کند یا محفظههای بزرگتری اضافه شوند، این نکته را در انتخاب مدل لحاظ کنید. خرید یک مدل با ظرفیت کمی بیشتر از نیاز فعلی، معمولاً انتخاب هوشمندانهتری نسبت به خرید مجدد در آینده است.
اگر در انتخاب مدل مناسب برای خط تولید خود تردید دارید یا نیاز به بررسی سازگاری با تجهیزات موجودتان دارید، کارشناسان اسرا صنعت آماده ارائه مشاوره فنی تخصصی هستند. مشخصات فنی خط تولید خود را در اختیار ما قرار دهید تا مناسبترین گزینه را با هم بررسی کنیم.
ایمان –
برای کارهای بسیار حساس به آلودگی میشه از این پمپ استفاده کرد؟
پشتیبان سایت –
بهتر است برای کارهای حساس از توربومولکولار استفاده کنید.
محمدعلی گرجستانی –
برای سفارش چه پارامتری از همه مهم تر است؟
پشتیبان سایت –
اندازه دهانه
پدرام –
پمپ ها نو هستند یا دست دوم هم موجوده؟
پشتیبان سایت –
دست دوم هم موجوده
