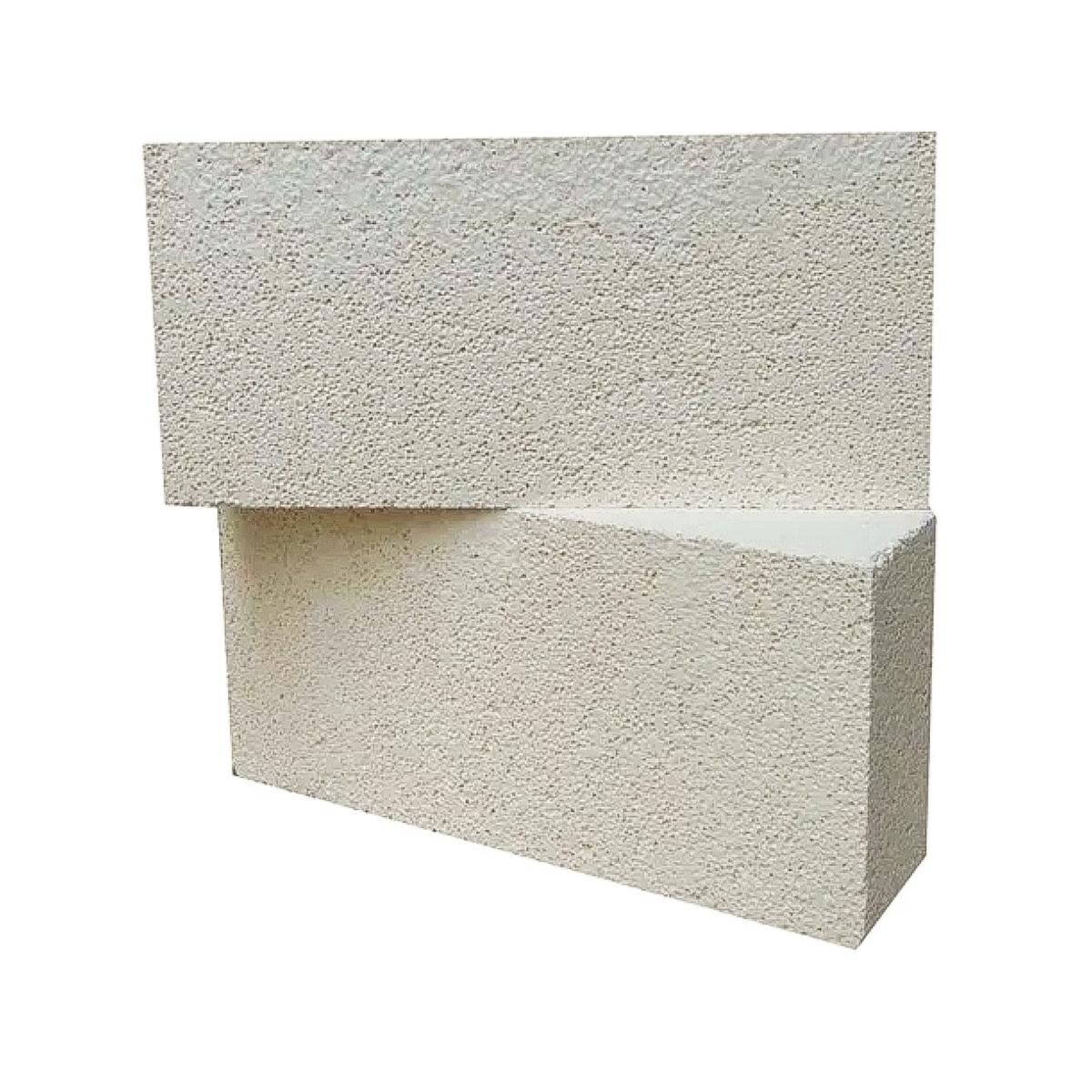

انتخاب عایق داخلی کوره یکی از تصمیم‌های فنی است که مستقیماً روی مصرف انرژی، یکنواختی توزیع حرارت و چرخه سرویس دوره‌ای تأثیر می‌گذارد. آجر عایق حرارتی سبک نوعی نسوز با ساختار متخلخل است که در مقایسه با آجرهای نسوز متراکم، وزن و هدایت حرارتی پایین‌تری دارد. این تفاوت ساختاری یعنی دیواره کوره دیرتر گرما از دست می‌دهد، بار حرارتی روی پوسته فلزی کمتر می‌شود و کوره سریع‌تر به دمای کاری می‌رسد.
کاربرد این قطعه‌ها به کوره‌های پخت سرامیک، عملیات حرارتی فلزات، کوره‌های تونلی و کوره‌های دوار محدود نمی‌شود. هر فرایندی که نیاز به چرخه‌های گرمادهی مکرر دارد می‌تواند از این ساختار بهره ببرد. نکته مهم اینجاست که تخلخل بالا، در کنار مزایایش، مقاومت مکانیکی قطعه را کاهش می‌دهد؛ پس انتخاب نادرست درجه آجر می‌تواند به فروپاشی زودهنگام عایق منجر شود. برای انتخاب درست، گریدهای ۱۴۰۰، ۱۶۰۰ و ۱۸۰۰ درجه را در بخش دسته‌بندی زیر مقایسه کنید.
دسته‌بندی آجر عایق حرارتی سبک بر مبنای دمای کاربرد
رایج‌ترین معیار برای دسته‌بندی آجرهای عایق، دمای طبقه‌بندی (Classification Temperature) است؛ یعنی بیشترین دمایی که آجر در آن عملکرد پایدار دارد. ترکیب شیمیایی و درصد آلومینا هم معمولاً با همین دما هم‌راستاست. به‌طور کلی سه رده اصلی در بازار صنعتی وجود دارد: ۱۴۰۰، ۱۶۰۰ و ۱۸۰۰ درجه سانتی‌گراد. به یاد داشته باشید که دمای طبقه‌بندی باید حداقل ۵۰ تا ۱۰۰ درجه بالاتر از حداکثر دمای کاری کوره انتخاب شود.
گریدهای رده ۱۴۰۰ درجه سانتی‌گراد
این رده بر پایه آلومینا سیلیکات است و درصد Al₂O₃ در آن معمولاً بین ۳۰ تا ۶۰ درصد قرار می‌گیرد. برای کوره‌هایی با دمای کاری تا حدود ۱۳۰۰ تا ۱۳۵۰ درجه مناسب است و در کوره‌های عملیات حرارتی فولاد، پخت آجر، ذوب آلومینیوم و کوره‌های سرامیک کاربرد دارد. اگر هزینه اولیه و چرخه‌های حرارتی متوسط برایتان مهم است، آجر عایق حرارتی سبک ۱۴۰۰ درجه انتخاب اقتصادی و رایجی است.
گریدهای رده ۱۶۰۰ درجه سانتی‌گراد
در این رده معمولاً از ساختار مولایتی (Mullite) استفاده می‌شود که ترکیبی از آلومینا و سیلیکا با درصد آلومینای بالاتر (حدود ۶۰ تا ۷۵ درصد) و پایداری حرارتی بهتر است. این آجرها برای کوره‌هایی با دمای کاری بالاتر از ۱۴۰۰ و تا حدود ۱۵۰۰ درجه انتخاب می‌شوند و در کوره‌های شیشه، کاربید سیلیسیم و برخی کوره‌های پتروشیمی کاربرد دارند. در فرایندهایی که هم دما بالاست و هم نوسان دمایی دارید، آجر عایق سبک ۱۶۰۰ درجه گزینه مطمئن‌تری از گریدهای پایین‌تر است.

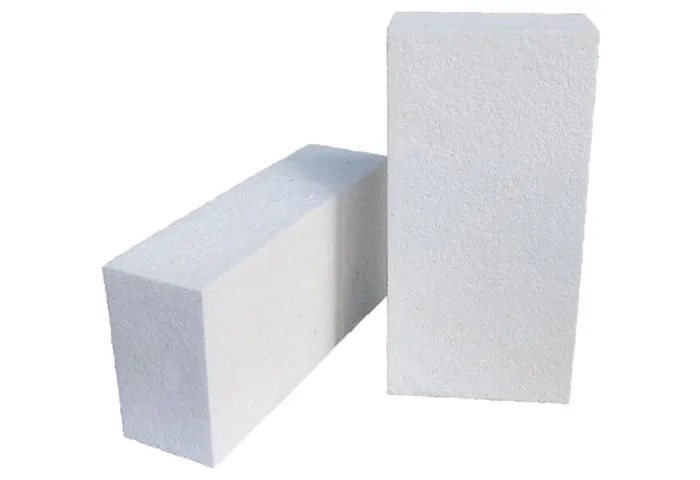

گریدهای رده ۱۸۰۰ درجه (آجر عایق با آلومینای بالا)
این رده بالاترین سطح آجرهای عایق است و درصد آلومینای آن معمولاً بالای ۷۵ درصد است. برای کوره‌های با دمای کاری بالا، اتمسفرهای سخت‌گیرانه و فرایندهایی مناسب است که گریدهای پایین‌تر در آن‌ها دچار تغییر فاز یا فرسایش زودهنگام می‌شوند. هزینه آن بیشتر است و چگالی‌اش معمولاً از گریدهای پایین‌تر بالاتر است؛ پس بهتر است برای فرایندهایی انتخاب شود که واقعاً به این سطح دما نیاز دارند. برای این کاربردها می‌توانید آجر عایق سبک ۱۸۰۰ درجه را بررسی کنید.

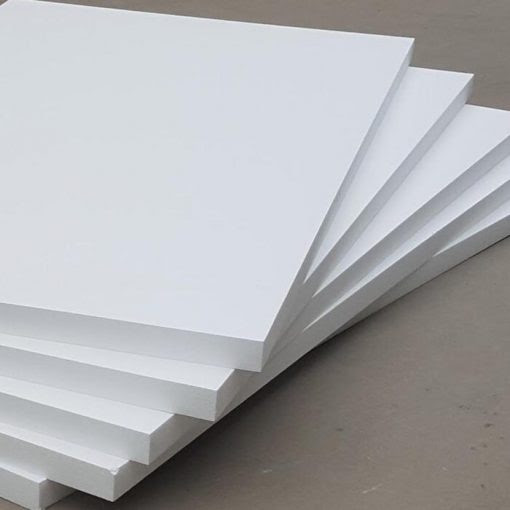

برد سرامیکی نسوز ۱۸۰۰ درجه؛ مکمل آجر عایق
در بعضی بخش‌های کوره، چیدن آجر عملی یا اقتصادی نیست؛ مثل درب کوره، پوشش‌های سقفی، لایه پشتیبان عایق یا ترمیم موضعی. در این نقاط برد سرامیکی نسوز ۱۸۰۰ درجه راه‌حل مناسبی است. وزن کم و ظرفیت ذخیره حرارتی پایین آن باعث می‌شود کوره سریع‌تر به دمای کاری برسد و می‌توان آن را به‌عنوان مکمل آجر عایق در عایق چند لایه به کار برد.
جدول خلاصه رده‌ها
| رده دمایی | ترکیب اصلی | کاربرد معمول |
|---|---|---|
| ۱۴۰۰ درجه | آلومینا سیلیکات (۳۰ تا ۶۰٪ Al₂O₃) | عملیات حرارتی، پخت آجر، ذوب آلومینیوم |
| ۱۶۰۰ درجه | مولایت | شیشه، کاربید سیلیسیم، پتروشیمی |
| ۱۸۰۰ درجه | آلومینای بالا | فرایندهای دما بالا و اتمسفر سخت |
| برد سرامیکی ۱۸۰۰ | الیاف/سرامیک نسوز | درب، سقف، لایه پشتیبان و ترمیم موضعی |
مشخصات فنی تعیین‌کننده: چگالی، هدایت حرارتی و مقاومت فشاری
سه پارامتر فنی هستند که هر مهندسی پیش از سفارش باید در دیتاشیت آجر بررسی کند:
- چگالی ظاهری (Bulk Density): معیار مستقیم تخلخل قطعه است. چگالی پایین‌تر به معنای عایق‌بندی بهتر اما مقاومت مکانیکی کمتر است. برای گریدهای ۱۴۰۰ و ۱۶۰۰ معمولاً حدود ۱ یا کمتر است
- هدایت حرارتی (Thermal Conductivity): مقدار آن باید در دمای کاری کوره ارزیابی شود، نه در دمای اتاق. این عدد با افزایش دما تغییر می‌کند و دیتاشیت‌های معتبر آن را در چند نقطه دمایی گزارش می‌دهند.
- مقاومت فشاری سرد (Cold Crushing Strength): حداقل مقاومتی است که قطعه در برابر بارگذاری مکانیکی هنگام نصب و بهره‌برداری باید داشته باشد.
نادیده گرفتن هر یک از این سه پارامتر می‌تواند به خرابی زودهنگام عایق یا افت راندمان حرارتی کوره منجر شود.
سازگاری با ساختار کوره: نکات اجرایی که مهندسان نادیده می‌گیرند
یکی از اشتباهات رایج در پروژه‌های جایگزینی عایق، خرید آجر با مشخصات حرارتی مناسب اما بدون توجه به سازگاری ابعادی و ساختاری با بدنه کوره است. شکل قطعه‌ها، زاویه گوشه‌ها و تلرانس ابعادی روی نحوه چیدمان و محکمی اتصالات اثر مستقیم دارد.
انبساط حرارتی و درزبندی صحیح
هر نوع آجر نسوز ضریب انبساط حرارتی مشخصی دارد. اگر این ضریب با آجر یا ملات مجاور ناسازگار باشد، در چرخه‌های گرمایش و سرمایش تنش‌های مکانیکی ایجاد می‌شود که در نهایت به ترک خوردن درزها منجر می‌شود.
درزهای انبساطی باید در فواصل مشخص و با مواد مناسب پر شوند. این فاصله‌ها باید در طراحی اولیه عایق محاسبه شوند، نه بعد از نصب. استفاده از ملات‌های نسوز سازگار با همان محدوده دمایی آجر، شرط اساسی برای یکپارچگی عایق در بلندمدت است. مشخصات ملات را جداگانه بررسی کنید؛ انتخاب ملات فقط بر اساس قیمت یکی از عوامل رایج خرابی زودهنگام عایق است.
معیارهای فنی انتخاب آجر عایق بر اساس نوع کوره و چرخه دمایی
انتخاب نوع آجر عایق حرارتی سبک باید بر پایه شرایط واقعی بهره‌برداری انجام شود. چند معیار فنی اصلی وجود دارد که باید پیش از هر تصمیمی مشخص شوند:
- حداکثر دمای کاری: سقف دمایی کوره در فرایند عادی و در شرایط اضطراری باید هر دو مشخص باشند.
- تعداد و سرعت چرخه‌های دمایی: کوره‌هایی که روزانه چندین بار گرم و سرد می‌شوند به آجرهایی با مقاومت شوک حرارتی بالاتر نیاز دارند.
- نوع اتمسفر کوره: محیط‌های اکسید کننده، احیا کننده یا حاوی بخار، ترکیب شیمیایی آجر مناسب را تغییر می‌دهند.
- بارگذاری مکانیکی: آجرهایی که زیر سقف یا در دیواره‌های قوسی نصب می‌شوند به مقاومت فشاری بالاتری نیاز دارند.
جمع‌بندی این معیارها در یک جدول مشخصات فنی قبل از استعلام قیمت، زمان و هزینه‌های جایگزینی زودهنگام را به طور قابل توجهی کاهش می‌دهد.
نگهداری دوره‌ای و شناسایی زودهنگام خرابی در عایق کوره
عایق کوره یک قطعه ثابت نیست. حتی با بهترین انتخاب اولیه، نگهداری دوره‌ای برای حفظ عملکرد حرارتی کوره ضروری است. بازرسی بصری در هر توقف تعمیراتی باید شامل چند مورد باشد:
- ترک‌های سطحی و عمقی در آجرها، به‌ویژه در نواحی تغییر دمای سریع
- ریزش و شل شدن آجرها در قسمت سقف و قوس‌ها
- تغییر رنگ یا لکه‌های متفاوت روی سطح داخلی که نشانه نفوذ ماده مذاب یا گاز است
- افزایش دمای پوسته خارجی کوره که نشانه کاهش کارایی عایق‌بندی است
پایش دمای پوسته با دماسنج مادون قرمز در دوره‌های منظم، یکی از ساده‌ترین روش‌های تشخیص زودهنگام مناطق آسیب‌دیده است. کشف زودهنگام ترک یا ریزش موضعی، هزینه تعمیر را در مقایسه با تعویض کامل عایق به شکل قابل توجهی کاهش می‌دهد.
نکات نهایی پیش از خرید آجر عایق حرارتی سبک
اگر مطمئن نیستید کدام رده برای کوره شما مناسب است، ابتدا حداکثر دمای کاری را مشخص کنید و با حاشیه ۵۰ تا ۱۰۰ درجه، رده ۱۴۰۰، ۱۶۰۰ یا ۱۸۰۰ را انتخاب کنید. برای نقاطی که چیدن آجر دشوار است، برد سرامیکی نسوز ۱۸۰۰ درجه را هم در نظر بگیرید.
سازگاری آجر با ملات انتخابی را به صورت جداگانه تأیید کنید. استاندارد مرجع مورد استفاده برای تست قطعه‌ها را بپرسید؛ استانداردهای ASTM، ISO یا EN هر کدام روش‌های اندازه‌گیری متفاوتی دارند که مقایسه مستقیم اعداد را بدون دانستن استاندارد پایه گمراه‌کننده می‌کند.
برای کوره‌های بزرگ یا فرایندهای حساس، درخواست نمونه آزمایشی و نصب آزمایشی در بخش کوچکی از عایق، پیش از سفارش انبوه، رویکردی است که ریسک فنی را به حداقل می‌رساند. انتخاب درست آجر عایق حرارتی سبک از همان ابتدا، کم‌هزینه‌ترین مسیر برای دوام عایق کوره است.
سوالات متداول درباره آجر عایق حرارتی سبک کوره
تفاوت آجر عایق سبک با آجر نسوز معمولی در عملکرد کوره چیست؟
آجر نسوز معمولی چگالی بالا دارد، گرما را ذخیره می‌کند و برای کوره‌هایی با دمای پایدار مناسب است. آجر عایق سبک چگالی پایین و هدایت حرارتی کمتری دارد؛ اتلاف انرژی از جداره کوره را کاهش می‌دهد و در چرخه‌های دمایی متناوب (گرم و سرد شدن مکرر) عمر بیشتری نشان می‌دهد. انتخاب اشتباه بین این دو، مستقیماً روی مصرف سوخت و هزینه بهره‌برداری اثر می‌گذارد.
چرا آجر عایق سبک بعد از چند ماه کار ترک می‌خورد؟
علت اصلی، درزبندی نادرست و نادیده گرفتن انبساط حرارتی در طراحی عایق است. اگر درزهای انبساط در فواصل استاندارد تعبیه نشده باشند، تنش حرارتی تجمع می‌یابد و ترک ایجاد می‌شود. علت دوم، انتخاب آجری با دمای کاری پایین‌تر از دمای واقعی کوره است که باعث تغییر فاز و تخریب ساختاری می‌شود.
کدام مدل آجر عایق برای کوره‌های با چرخه دمایی سریع مناسب‌تر است؟
آجرهای نسوز آلومینا سیلیکاتی با درصد آلومینا متوسط (۴۰ تا ۶۰ درصد)، مانند آجر عایق حرارتی سبک ۱۴۰۰ درجه، مقاومت شوک حرارتی خوبی در چرخه‌های سریع دارند. برای دماهای بالاتر از ۱۴۰۰ درجه با چرخه متناوب، آجرهای عایق ۱۶۰۰ درجه با پایه مولایت گزینه مناسب‌تری هستند، چون انبساط حرارتی پایدارتری دارند و ترک‌خوردگی کمتری نشان می‌دهند. برای کوره‌های با دمای بسیار بالا، گرید ۱۸۰۰ درجه هم قابل بررسی است.
عمر مفید آجر عایق سبک در کوره‌های صنعتی چقدر است و چه عواملی آن را کاهش می‌دهد؟
در شرایط بهره‌برداری استاندارد، عمر مفید بین ۳ تا ۷ سال است. عوامل کاهنده عمر: تماس با شعله مستقیم در آجرهایی که برای این کاربرد طراحی نشده‌اند، نفوذ گازهای قلیایی یا ترکیبات گوگردی، تغییرات دمایی ناگهانی در راه‌اندازی اولیه، و نگهداری نادرست عایق. بازرسی دوره‌ای هر ۶ ماه، افت عمر مفید را به‌طور قابل توجهی کند می‌کند.
چطور بفهمیم عایق کوره به تعویض نیاز دارد، قبل از اینکه خرابی کامل رخ دهد؟
نشانه‌های زودهنگام: افزایش دمای سطح خارجی پوسته کوره نسبت به مقدار پایه، افزایش مصرف سوخت بدون تغییر در بار حرارتی، مشاهده ترک‌های سطحی یا ریزش پودری از عایق داخلی، و ناهمگونی توزیع دما در فضای کوره. اندازه‌گیری دوره‌ای دمای پوسته با دماسنج مادون قرمز، ساده‌ترین روش پایش زودهنگام است.
هنگام خرید آجر عایق، کدام مشخصه فنی بیشترین اثر را روی هزینه کل بهره‌برداری دارد؟
ضریب هدایت حرارتی (λ) مستقیم‌ترین تأثیر را روی هزینه انرژی دارد. چگالی ظاهری هم روی بار سازه‌ای کوره و هزینه نصب اثر می‌گذارد. انتخاب آجری با λ پایین‌تر، حتی اگر قیمت اولیه بیشتری داشته باشد، معمولاً در بازه ۱ تا ۲ سال هزینه انرژی صرفه‌جویی‌شده را جبران می‌کند. دمای طبقه‌بندی (Classification Temperature) هم باید حداقل ۵۰ تا ۱۰۰ درجه بالاتر از حداکثر دمای کاری کوره باشد.
