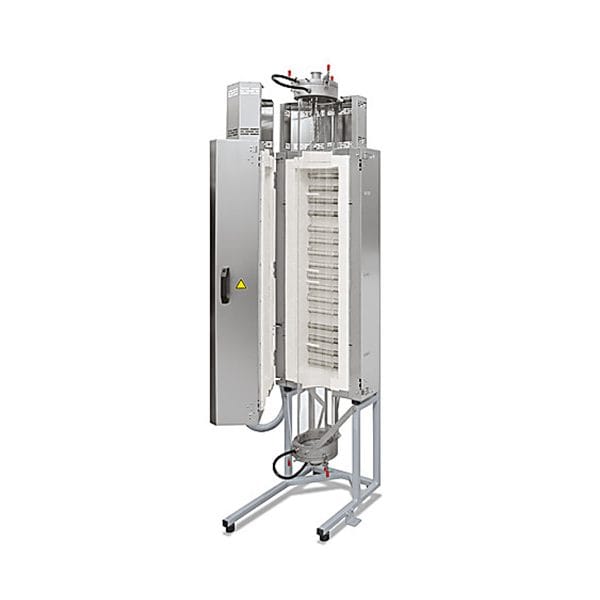

انتخاب یک کوره آزمایشگاهی برای بسیاری از مهندسان با یک سؤال مشخص آغاز می‌شود: چطور می‌توان دما را در یک ناحیه کوچک و کنترل‌شده، بدون تداخل محیطی، به‌دقت نگه داشت؟ کوره عملیات حرارتی تیوپی برای همین چالش طراحی شده است. ساختار اصلی آن یک لوله استوانه‌ای است، معمولاً از جنس کوارتز یا آلومینا، که نمونه درون آن قرار می‌گیرد و المنت‌های حرارتی از بیرون آن را احاطه کرده‌اند.
این هندسه لوله‌ای چند مزیت مستقیم دارد. اول، انتقال حرارت به‌صورت محاطی و یکنواخت در اطراف نمونه اتفاق می‌افتد. دوم، کنترل اتمسفر داخل لوله، چه گاز خنثی، چه احیایی، چه اکسایشی، به‌سادگی ممکن است. سوم، تمیزکاری و تعویض نمونه بدون آسیب به المنت‌ها انجام می‌شود. این ترکیب از قابلیت‌ها، این دستگاه را به گزینه‌ای رایج در آزمایشگاه‌های متالورژی، شیمی مواد، سرامیک و ترموشیمی تبدیل کرده است.
اجزای اصلی و چگونگی توزیع دما در طول لوله
شناخت اجزای اصلی این دستگاه، پایه هر تصمیم خرید یا نگهداری است. دستگاه از چند زیر سیستم مشخص تشکیل شده که هر کدام روی دقت نهایی فرآیند تاثیر مستقیم دارند.
المنت‌های حرارتی و نوع عایق‌بندی
المنت‌های حرارتی بسته به محدوده دمایی مورد نیاز، از جنس‌های متفاوتی ساخته می‌شوند: سیم‌های نیکل کروم برای دماهای پایین‌تر، سیلیکون کاربید (SiC) برای محدوده میانی، و مولیبدن دی‌سیلیسید (MoSi₂) برای دماهای بالا. عایق‌بندی اطراف المنت‌ها اغلب از فیبر سرامیکی با تراکم مشخص است که نقش آن کاهش اتلاف حرارت به بیرون و حفظ یکنواختی دما در طول لوله است. ضخامت و تراکم عایق مستقیماً روی زمان گرم‌شدن و سرد‌شدن دستگاه اثر می‌گذارد.
کنترلر دما و دقت پروفایل حرارتی
کنترلر PID قلب مدیریت دمایی این دستگاه است. ترموکوپل‌هایی که در نقاط مختلف طول لوله نصب می‌شوند، دما را به‌صورت پیوسته پایش می‌کنند. در مدل‌های پیشرفته‌تر، چند زون حرارتی مستقل وجود دارد که امکان تعریف پروفایل دمایی غیر یکنواخت را فراهم می‌کند. دقت کنترل دما، که معمولاً با واحد ±1 درجه سانتی‌گراد مشخص می‌شود، یکی از مهم‌ترین مشخصات فنی است که باید پیش از خرید استعلام شود.
کاربردهای رایج در آزمایشگاه‌های صنعتی و تحقیقاتی
این دستگاه در طیف وسیعی از فرآیندها به کار می‌رود. برخی کاربردها ماهیت متالورژیکی دارند، برخی دیگر به سنتز مواد یا آنالیز گرمایی مربوط می‌شوند.
- عملیات حرارتی فلزات و آلیاژها: آنیل، نرماله‌کردن و تمپر نمونه‌های کوچک در اتمسفر کنترل‌شده
- زینترینگ پودرهای سرامیکی: تراکم پودر تحت دما و اتمسفر مشخص برای رسیدن به دانسیته موردنظر
- CVD و رسوب‌گذاری شیمیایی از فاز بخار: رشد لایه‌های نازک با جریان گاز واکنشگر در دمای بالا
- آنالیز ترموگراویمتری مقدماتی: بررسی تغییر وزن نمونه در دماهای مختلف
- کلسیناسیون و احیای اکسیدها: تبدیل فازی مواد در اتمسفر هیدروژن یا گاز خنثی
تنوع کاربرد به این دلیل است که لوله قابل تعویض است و با تغییر جنس لوله و نوع گاز ورودی، همان دستگاه می‌تواند فرآیندهای کاملاً متفاوتی را پشتیبانی کند.
محدودیت‌های دمایی، اتمسفر کاری و سازگاری با گازهای فرآیندی

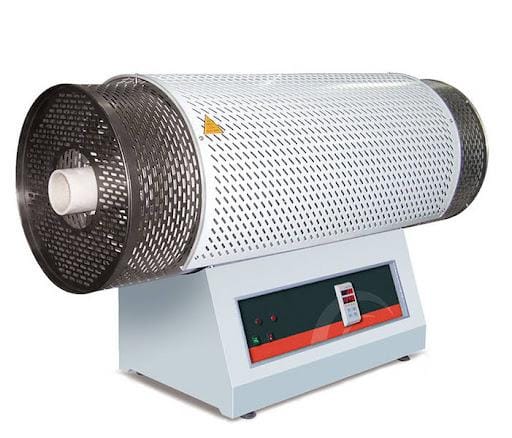

هر دستگاه یک سقف دمایی مشخص دارد که از جنس المنت و لوله تبعیت می‌کند. لوله‌های کوارتز معمولاً تا حدود ۱۲۰۰ درجه سانتی‌گراد قابل استفاده‌اند؛ برای دماهای بالاتر باید سراغ لوله‌های آلومینا رفت. این انتخاب همچنین به نوع گاز فرآیندی بستگی دارد، چون برخی گازها با جنس لوله واکنش می‌دهند. اگر فرآیند شما در محدوده تا ۱۱۰۰ درجه انجام می‌شود، کوره تیوپی ۱۱۰۰ درجه گزینه مناسبی است، و برای دماهای بالاتر می‌توانید کوره تیوپی ۱۴۰۰ درجه را بررسی کنید.
کار با اتمسفر احیایی یا اکسایشی
استفاده از گازهای احیایی مثل هیدروژن یا مخلوط H₂/N₂ نیازمند توجه جدی به ایمنی سیستم است. دستگاه باید درگاه‌های ورود و خروج گاز با بست‌بندی ایمن داشته باشد و خروجی به محیط باز یا هود مناسب متصل شود. کار با گازهای اکسایشی مثل هوا یا اکسیژن هم محدودیت‌های خودش را دارد: برخی المنت‌ها در اتمسفر احیایی تخریب می‌شوند و برعکس. پیش از تعریف هر فرآیند، باید سازگاری جنس لوله، المنت و گاز فرایندی را به‌صورت مکتوب از سازنده استعلام کرد.
معیارهای فنی انتخاب: قطر لوله، طول ناحیه یکنواخت و توان نصب‌شده
سه پارامتر مشخص هستند که انتخاب مدل را تعیین می‌کنند و نباید با یکدیگر اشتباه گرفته شوند.
قطر داخلی لوله بزرگ‌ترین نمونه‌ای که می‌توان در دستگاه قرار داد را تعیین می‌کند. قطر بزرگ‌تر امکان استفاده از قایق‌های سرامیکی بزرگ‌تر را می‌دهد، اما مصرف انرژی و زمان گرم‌شدن را افزایش می‌دهد.
طول ناحیه یکنواخت دمایی (Hot Zone) نشان می‌دهد در چه طولی از لوله، دما در محدوده تلورانس مجاز باقی می‌ماند. این عدد اغلب از طول کل لوله کمتر است و هنگام مقایسه مدل‌ها باید دقیقاً مقایسه شود، نه طول کل کوره.
توان نصب‌شده مستقیماً به سرعت رسیدن به دمای هدف و توانایی حفظ دما در بار حرارتی بالا ربط دارد. توان بالاتر لزوماً به معنای دقت بیشتر نیست، اما برای فرآیندهایی که نرخ گرمایش سریع (Ramp Rate) اهمیت دارد، این عدد حیاتی است.
نگهداری دوره‌ای و نشانه‌های خرابی زودهنگام المنت‌ها
المنت‌های حرارتی مصرفی هستند. عمر آن‌ها به تعداد سیکل حرارتی، حداکثر دمای کاری و نوع اتمسفر بستگی دارد. نگهداری درست می‌تواند این عمر را به‌طور معناداری طولانی‌تر کند.
بازرسی بصری منظم المنت‌ها ضروری است. ترک‌خوردگی موضعی، نقاط داغ (Hot Spot) روی لوله، یا نوسان غیرمعمول دما در حین کار از اولین نشانه‌های فرسودگی المنت هستند. اگر کنترلر برای رسیدن به دمای هدف به‌صورت مداوم در خروجی ۱۰۰٪ کار کند، احتمالاً مقاومت المنت تغییر کرده است.
تمیزکاری لوله بعد از هر فرآیند که رسوب یا بخار ایجاد کرده، ضروری است. رسوبات روی جداره داخلی لوله می‌توانند با جنس لوله واکنش دهند و در دماهای بالاتر آسیب جدی ایجاد کنند. برنامه‌ریزی برای بازرسی اتصالات سیل‌کننده دو سر لوله نیز باید در تقویم نگهداری گنجانده شود.
نکات نهایی پیش از خرید کوره تیوپی آزمایشگاهی
پیش از نهایی‌کردن سفارش، چند بررسی عملی می‌تواند از خرید اشتباه جلوگیری کند. اول، فرآیند هدف را مشخص کنید: دمای حداکثر، نوع گاز، نرخ گرمایش و سرمایش، و ابعاد نمونه. بدون این اطلاعات، هر توصیه‌ای کلی و غیرقابل استناد است.
دوم، از سازنده بخواهید منحنی یکنواختی دمایی (Temperature Uniformity Profile) دستگاه را به‌صورت مستند ارائه دهد. این منحنی نشان می‌دهد در طول Hot Zone دقیقاً چه خطایی وجود دارد.
سوم، موجود بودن قطعات یدکی، به‌خصوص المنت‌های حرارتی و لوله‌های استاندارد، را از سازنده یا نماینده داخلی استعلام کنید. دستگاهی که قطعاتش به‌راحتی در دسترس نیست، در میان‌مدت هزینه‌ساز خواهد بود.
در اسرا صنعت، مشخصات فنی کوره تیوپی آزمایشگاهی شامل محدوده دمایی، جنس لوله، تعداد زون‌های حرارتی و سازگاری با گازهای فرآیندی به‌صورت مستند ارائه می‌شود تا انتخاب مبتنی بر داده باشد، نه تخمین. برای مقایسه مدل‌ها می‌توانید مشخصات کوره تیوپی ۱۱۰۰ درجه و کوره تیوپی ۱۴۰۰ درجه را ببینید. برای دریافت مشاوره فنی یا استعلام مشخصات مدل موردنیاز، تیم فنی اسرا آماده پاسخگویی است.
سوالات متداول درباره کوره عملیات حرارتی تیوپی
تفاوت کوره تیوپی با کوره جعبه‌ای در کنترل اتمسفر چیست؟
کوره تیوپی لوله‌ای بسته دارد؛ گاز فرآیندی (احیایی، اکسایشی یا خنثی) مستقیم درون لوله جریان می‌یابد و نمونه در محیط کاملاً کنترل‌شده قرار می‌گیرد. کوره جعبه‌ای فضای باز دارد و کنترل اتمسفر در آن دشوار یا ناممکن است. برای فرآیندهایی مثل احیا با H₂ یا زینترینگ در N₂، کوره تیوپی انتخاب درست است.
طول ناحیه یکنواخت دما چقدر باید باشد و چطور آن را بسنجیم؟
طول ناحیه یکنواخت (hot zone) باید از طول نمونه یا قایق حامل نمونه بیشتر باشد، معمولاً با حاشیه حداقل ۲۰ درصد. سنجش آن با ترموکوپل متحرک در دماهای کاری واقعی انجام می‌شود، نه دمای اتاق. داده‌های سازنده را با اندازه‌گیری مستقل تأیید کنید.
چرا المنت‌های حرارتی در کوره تیوپی زودتر از عمر اعلام‌شده خراب می‌شوند؟
شوک حرارتی (راه‌اندازی یا خاموش‌کردن سریع)، تماس گازهای خورنده با المنت، و کار مداوم نزدیک به دمای ماکزیمم اسمی سه عامل اصلی هستند. رمپ دمایی تدریجی (معمولاً زیر ۱۰°C/min در محدوده بالا)، تمیزکاری دوره‌ای لوله، و رعایت ۸۰ درصد ظرفیت دمایی المنت عمر آن را به محدوده اعلام‌شده نزدیک می‌کند.
کدام جنس لوله برای کار با H₂ در دمای بالای ۱۰۰۰ درجه مناسب است؟
آلومینا (Al₂O₃) گزینه رایج است؛ مقاومت خوب در برابر H₂ تا ۱۶۰۰°C دارد. لوله‌های کوارتز تا حدود ۱۱۰۰°C در H₂ قابل استفاده‌اند اما بالاتر از آن دچار انحراف ابعادی می‌شوند. لوله‌های فلزی (Inconel, Kanthal) برای برخی فرآیندهای احیایی گزینه‌اند اما واکنش با نمونه را باید بررسی کرد.
هزینه تعویض لوله و المنت در طول عمر کوره چقدر است؟
لوله آلومینا بسته به قطر و طول معمولاً ۳۰ تا ۷۰ درصد هزینه المنت دارد و عمر آن با استفاده درست از المنت بیشتر است. المنت‌های MoSi₂ (دمای بالا) گران‌ترند؛ المنت‌های SiC ارزان‌تر اما شکننده‌ترند. پیش از خرید، قیمت و موجودی قطعات یدکی سازنده را بررسی کنید؛ برخی مدل‌های وارداتی قطعات با تاخیر چند ماهه تحویل می‌دهند.
چطور بفهمیم کوره تیوپی موجود برای فرآیند جدید کافی است یا باید مدل بزرگ‌تر خریداری شود؟
سه پارامتر تعیین‌کننده‌اند: قطر داخلی لوله (باید حداقل ۱۵ درصد از قطر نمونه یا قایق بزرگ‌تر باشد)، طول hot zone نسبت به نمونه، و توان نصب‌شده (برای رسیدن به دمای هدف با رمپ مشخص در حضور نمونه، نه محیط خالی). اگر دما زیر دمای هدف می‌ماند یا رمپ کند است، توان کافی نیست.
