لایه نشانی تبخیری شیمیایی (CVD)

توضیحات

CVD چیست و چرا در خطوط تولید صنعتی جدی گرفته می‌شود

وقتی پوشش سطح قطعه دارای ترکیباتی است که به راحتی نمی توان با روش های فیزیکی سنتز کرد، لایه نشانی تبخیری شیمیایی (CVD) مورد استفاده قرار می گیرد. در این فرآیند، گازهای پیش‌ماده در محفظه واکنش با سطح بستر ترکیب می‌شوند و یک لایه پوشش یکنواخت، متصل به زیرلایه، روی قطعه تشکیل می‌دهند. این اتصال شیمیایی همان چیزی است که این فناوری را از سایر روش‌های پوشش‌دهی متمایز می‌کند.

در خطوط تولید صنعتی، این تمایز حرف‌های زیادی می‌زند. قطعاتی که با این روش پوشش‌دهی می‌شوند، معمولاً در شرایطی کار می‌کنند که هر گونه جدا شدن لایه یا تخلخل سطحی به خرابی زودهنگام می‌انجامد. ابزارهای برش، قطعات مبادله‌گر حرارتی، اجزای محفظه‌های واکنش شیمیایی، همه از جمله بسترهایی هستند که دقت پوشش اهمیت مستقیم عملیاتی دارد.

صنعتگران این حوزه معمولاً با یک سوال عملی مواجه‌اند: آیا این روش با ابعاد قطعه، جنس بستر و دمای فرآیند ما سازگار است؟ پاسخ به این سؤال، پیش از هر تصمیم خریدی، باید از طریق بررسی مشخصات فنی فرآیند داده شود.

فرآیند رسوب‌گذاری: از گاز پیش‌ماده تا لایه نهایی روی سطح

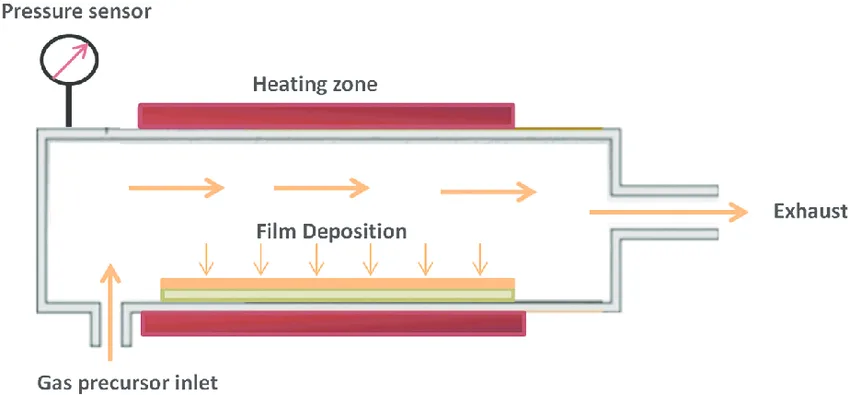

فرآیند به این شکل پیش می‌رود: قطعه بستر داخل محفظه واکنش قرار می‌گیرد، دما به سطح مشخصی می‌رسد، سپس گازهای پیش‌ماده، معمولاً ترکیبی از هالیدهای فلزی یا هیدروکربن‌ها، وارد محفظه می‌شوند. این گازها روی سطح داغ تجزیه می‌شوند یا با یکدیگر واکنش می‌دهند و اتم‌های لایه پوشش را مستقیماً روی بستر رسوب می‌دهند.

کنترل دما، فشار داخل محفظه و نرخ جریان گاز، سه متغیر اصلی هستند که کیفیت و ضخامت لایه نهایی را تعیین می‌کنند. هر انحراف از پنجره فرآیندی تعریف‌شده می‌تواند به ناهمگونی در ضخامت لایه یا افت چسبندگی منجر شود.

انواع رایج فرآیند CVD در کاربردهای صنعتی

بسته به دمای فرآیند، نوع ماده پوشش و حساسیت بستر، معمولاً با چند نوع اصلی مواجه هستید:

• APCVD (فشار اتمسفری): ساده‌ترین پیکربندی، مناسب برای فرایندهای بزرگ‌مقیاس با بستر غیر حساس به آلودگی.
• LPCVD (فشار پایین): یکنواختی لایه بهتر است، اما نیاز به تجهیزات خلا دارد. در تولید ابزار برش کاربرد گسترده دارد.
• PECVD (پلاسما-تقویت‌شده): دمای فرآیند پایین‌تر است، برای بسترهایی که تحمل دمای بالا ندارند مناسب‌تر است.
• MOCVD (اورگانومتالیک): برای رسوب‌دهی ترکیبات نیمه‌هادی و فیلم‌های نازک با ترکیب کنترل‌شده استفاده می‌شود.

انتخاب نوع فرآیند باید بر اساس جنس بستر، حداکثر دمای قابل تحمل قطعه و ماده پوشش مورد نیاز انجام شود، نه فقط هزینه اولیه تجهیزات.

مشخصات فنی که پیش از خرید باید بررسی شوند

برای انتخاب درست سیستم یا خدمت CVD، چند مشخصه فنی کلیدی وجود دارد که باید پیش از هر تصمیمی روشن شوند. این مشخصه‌ها مستقیماً بر سازگاری فرآیند با خط تولید شما تاثیر می‌گذارند:

• محدوده دمای فرآیند: دمای کاری سیستم باید با حداکثر دمای قابل تحمل بستر تطابق داشته باشد. بسیاری از آلیاژها در دماهای بالای CVD معمولی دچار تغییر ریزساختار می‌شوند.
• ضخامت لایه و یکنواختی: مشخص کنید آیا تأمین‌کننده می‌تواند ضخامت هدف در بازه مشخص را با یکنواختی مورد نیاز روی کل سطح قطعه شما ارائه دهد.
• نوع ماده پوشش: TiN، TiC، Al₂O₃، DLC و سایر پوشش‌ها هر کدام خواص مکانیکی و حرارتی متفاوتی دارند. ماده باید با کاربرد نهایی قطعه انطباق داشته باشد.
• سازگاری با ابعاد قطعه: اندازه محفظه واکنش محدودیت مستقیم روی حداکثر ابعاد قطعه قابل پوشش‌دهی دارد.

محدودیت‌های دمایی و سازگاری با بستر

CVD معمولی در دماهای بالا کار می‌کند. این دما برای فولادهای ابزاری پرکروم مشکلی ایجاد نمی‌کند، اما برای آلومینیوم، پلیمرها یا برخی آلیاژهای خاص نامناسب است. در این موارد باید به سمت PECVD رفت که دمای فرآیند آن به مراتب پایین‌تر است.

ضریب انبساط حرارتی بستر نسبت به لایه پوشش هم یک نکته فنی مغفول‌مانده است. اگر این دو ضریب تفاوت قابل توجهی داشته باشند، در چرخه‌های گرمایش و سرمایش احتمال ترک‌خوردگی یا جدا شدن لایه وجود دارد.

کاربردهای عملی: کجا این فناوری واقعاً تفاوت ایجاد می‌کند

این فناوری در محیط‌هایی حرف اول را می‌زند که پوشش سطحی باید در شرایط شدید چندگانه، به‌طور هم‌زمان، دوام بیاورد. چند حوزه کاربردی شاخص:

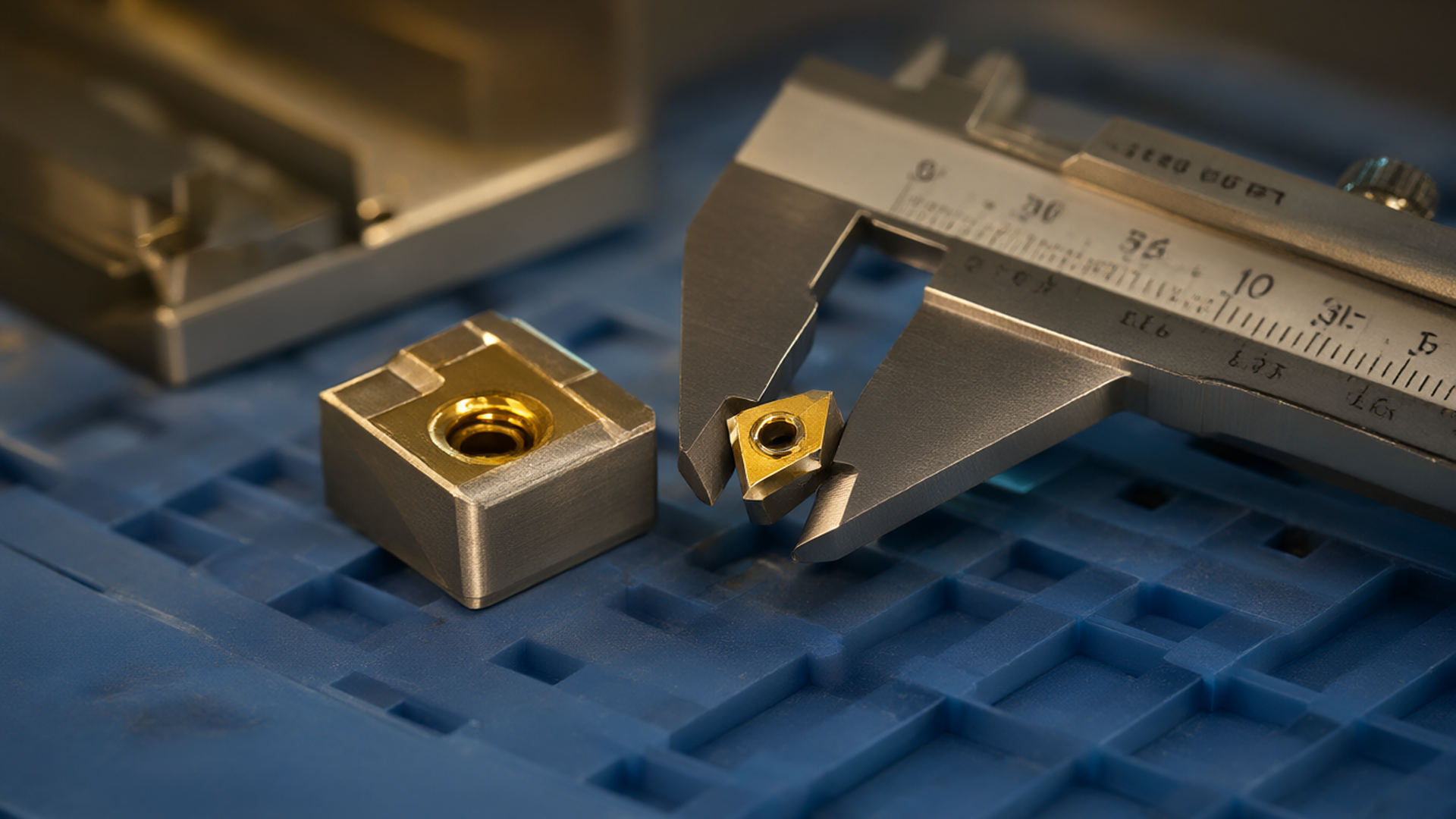

• ابزارهای برش و فرز: پوشش TiN یا TiAlN روی تیغه‌های کاربیدی، مقاومت سایشی را به‌طور محسوسی بالا می‌برد و دفعات تیزکاری مجدد را کاهش می‌دهد.
• قطعات توربین و محفظه‌های احتراق: لایه‌های اکسید آلومینیوم رسوب‌داده‌شده، سد حرارتی مؤثری در برابر دماهای کاری بالا ایجاد می‌کنند.
• تجهیزات صنایع شیمیایی: پوشش‌های مقاوم به خوردگی روی داخل راکتورها و مبادله‌گرها، از آلودگی محصول و تخریب سطح جلوگیری می‌کنند.
• قالب‌های صنعتی: لایه پوشش سطح قالب را صاف‌تر نگه می‌دارد، اصطکاک را کاهش می‌دهد و چسبندگی قطعه به قالب را به حداقل می‌رساند.

نکته عملی این است که اثرگذاری واقعی این پوشش‌ها به درستی انتخاب ماده پوشش برای آن کاربرد خاص وابسته است. یک پوشش اشتباه، حتی اگر به‌خوبی اعمال شده باشد، در میدان کار شکست می‌خورد.

نگهداری دوره‌ای و نشانه‌های خرابی در خط تولید

سیستم‌های CVD به دلیل شرایط کاری سخت، دمای بالا، گازهای واکنش‌پذیر، سیکل‌های گرمایشی مکرر، نیازمند یک برنامه نگهداری منظم هستند. غفلت از این برنامه مستقیماً روی کیفیت لایه در تولید انعکاس می‌یابد.

مهم‌ترین نقاطی که باید در فواصل زمانی مشخص بررسی شوند:

• وضعیت محفظه واکنش: رسوبات جانبی روی دیواره‌های محفظه می‌توانند منبع آلودگی لایه باشند. تمیزکاری دوره‌ای محفظه اجباری است.
• سیستم تزریق گاز: مسدود شدن نازل‌ها یا نشتی در اتصالات، پروفایل جریان گاز را تغییر می‌دهد و یکنواختی لایه را به هم می‌ریزد.
• المان‌های گرمایشی: افت عملکرد المان‌ها زمان رسیدن به دمای هدف را طولانی می‌کند و ممکن است گرادیان دمایی ناخواسته در محفظه ایجاد کند.
• سیستم خلأ یا کنترل فشار: در LPCVD و PECVD، پمپ‌های خلأ و سنسورهای فشار باید در فواصل معین کالیبره و بازرسی شوند.

نشانه‌های عملی خرابی که باید هشیار باشید: تغییر رنگ غیرمنتظره در لایه پوشش، ناهمگونی بصری قابل مشاهده، یا افزایش نرخ عیب در بازرسی کیفی خط تولید. هر کدام از این علائم، سیگنال مستقیمی از اختلال در پارامترهای فرآیند هستند.

معیارهای انتخاب تأمین‌کننده و نکات نهایی پیش از خرید

انتخاب تأمین‌کننده در این حوزه صرفاً مسئله قیمت نیست. توانایی فنی ارائه مشخصه‌های فرآیندی مستند، امکان پوشش‌دهی با ابعاد و جنس بستر شما، و داشتن تجربه در کاربرد مشابه صنعت شما، اینها معیارهای غیرقابل چشم‌پوشی هستند.

پیش از نهایی کردن قرارداد، چند سوال باید پاسخ روشنی داشته باشند: آیا تأمین‌کننده گزارش آنالیز لایه (مثل XRD یا SEM) برای تأیید ترکیب و ضخامت ارائه می‌دهد؟ زمان تحویل با توجه به حجم قطعات شما چقدر است؟ در صورت بروز عیب در لایه، فرآیند ادعا و اصلاح چگونه است؟

تأمین‌کننده‌ای که بتواند نمونه آزمایشی روی چند قطعه شما پیش از سفارش اصلی اجرا کند، اطمینان بیشتری می‌دهد. این آزمون عملی، بسیاری از ابهامات سازگاری فرآیند با بستر خاص شما را پیش از ورود به تولید انبوه رفع می‌کند.

اسرا صنعت در ارائه راهنمایی فنی برای انتخاب روش مناسب لایه نشانی تبخیری شیمیایی و معرفی تأمین‌کنندگان معتبر این حوزه همراه شما است. اگر مشخصات فنی پروژه‌تان را دارید، از همان نقطه شروع می‌کنیم.

سوالات متداول درباره لایه‌نشانی تبخیری شیمیایی (CVD)

تفاوت CVD با PVD در خط تولید صنعتی چیست و کدام‌یک برای قطعات پیچیده مناسب‌تر است؟

CVD پوشش را از طریق واکنش شیمیایی گاز پیش‌ماده روی سطح می‌نشاند؛ یعنی حتی داخل حفره‌ها، کانال‌ها و هندسه‌های پیچیده پوشش یکنواخت می‌گیرد. PVD خط‌دید می‌خواهد، سطوح سایه‌دار پوشش ضعیف‌تری دارند. برای قطعات توربین، قالب‌های تزریق و ابزار برش با هندسه پیچیده، CVD انتخاب فنی‌تر است.

چرا دمای فرآیند CVD برای بعضی بسترها مشکل‌ساز می‌شود؟

CVD معمولی در بازه ۵۰۰ تا ۱۱۰۰ درجه سانتی‌گراد کار می‌کند. فلزات با نقطه ذوب پایین، آلیاژهای آلومینیوم و بسترهای پلیمری در این دما تغییر فاز می‌دهند یا می‌سوزند. راه‌حل: PECVD (CVD با کمک پلاسما) دمای فرآیند را به زیر ۴۰۰ درجه می‌رساند و برای این بسترها قابل استفاده است.

عمر مفید پوشش CVD روی ابزار برش چقدر است و چه عاملی آن را کاهش می‌دهد؟

عمر مفید به جنس پوشش، بار مکانیکی و شرایط برش بستگی دارد. پوشش TiN در شرایط استاندارد عمر ابزار را ۳ تا ۵ برابر افزایش می‌دهد. اصلی‌ترین عامل کاهش عمر: خنک‌کاری ناکافی در حین برش، که باعث شوک حرارتی و ترک‌خوردگی لایه می‌شود.

چطور بفهمیم پوشش CVD در خط تولید دچار افت کیفیت شده؟

نشانه‌های اولیه: پوسته‌شدن لایه در لبه‌های تیز، تغییر رنگ غیر یکنواخت روی سطح، افزایش ناگهانی نرخ سایش قطعه نهایی، و بالا رفتن میزان اصطکاک در اندازه‌گیری‌های دوره‌ای. بررسی ضخامت با XRF و چسبندگی با تست خراش (scratch test) هر ۳ تا ۶ ماه الزامی است.

هزینه راه‌اندازی خط CVD در مقایسه با برون‌سپاری این فرایند چه تفاوتی دارد؟

راه‌اندازی خط داخلی سرمایه اولیه بالا می‌خواهد، دستگاه راکتور، سیستم تغذیه گاز، خلأ و ایمنی. برای حجم تولید زیر ۵۰۰ قطعه در ماه، برون‌سپاری به مراکز پوشش‌دهی تخصصی از نظر اقتصادی بهتر است. بالای این حجم، خط داخلی در ۲ تا ۴ سال به نقطه سربه‌سر می‌رسد، مشروط بر اینکه تنوع پوشش ثابت باشد.
